Transducteur ultrasonique sous-marin 500KHz pour mesure de profondeur de 10m

Partager sur:

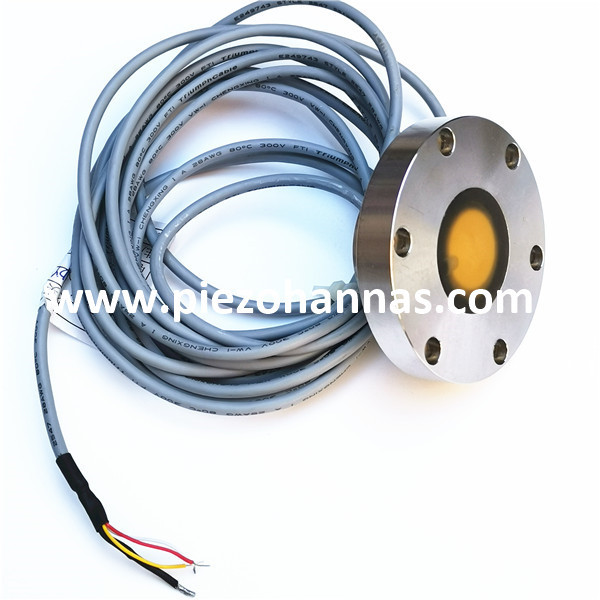

Transducteur ultrasonique sous-marin 500KHz pour mesure de profondeur de 10m

Application: Finder à ultrasons

État de disponibilité:

Quantité:



enquête Ajouter au panier

Modèle:
Phw-500-f
Marque de produit:
Piezohannas
code produit:
PHW-500-F

Description du produit

Transducteur ultrasonique sous-marine de 500 kHz pour la mesure de 10 m de profondeur

1. Paramètres techniques:

Articles	Paramètres techniques		Image
Nom	500khz Ultrasonic sous-marine transducteur
Modèle	PHW-500-F
La fréquence	500Khz±5%
Distance de détection	0.40～10,0 m
Le minimum LMEDANCE parallèle	280Ω ± 20％
Capacitance	1200pf ± 20％@ 1khz
Sensibilité	Tension de conduite: 24 VPP 、 Distance: 0,3 m 、 Echo Amplitude: 00 mV
en fonctionnement Tension	De pointe Tension＜600VPP
en fonctionnement Température	-10～+50 ℃
Pression	5MPA
Angle	(Largeur de faisceau) Largeur du faisceau de demi-puissance @ -3db: 6,7 ° ± 1 ， Angle tranchant: 15,7 ° ± 2
Logement Matériel	316
Usage	Finder de la gamme de sous-marins
Installation Dimension	Voir le dessin de la structure du produit
Niveau de protection	IP68
Lester	280g ± 5％（Longueur: 1m）
Instructions de câblage	Rouge + ， noir- ， jaune, blanc: les deux pôles de la thalpose mf58
Courbe d'admission		Diagramme de structure de produit

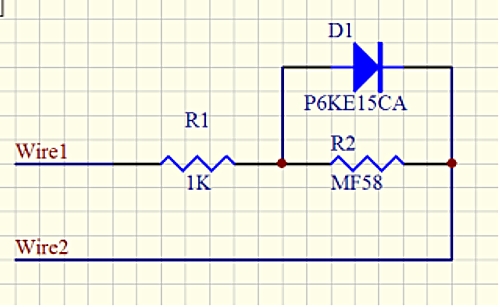

2. Diagramme schématique du capteur de température du transducteur, diagramme schématique du circuit de test
