Phw-35-g
Piezohannas
PHW-35-G

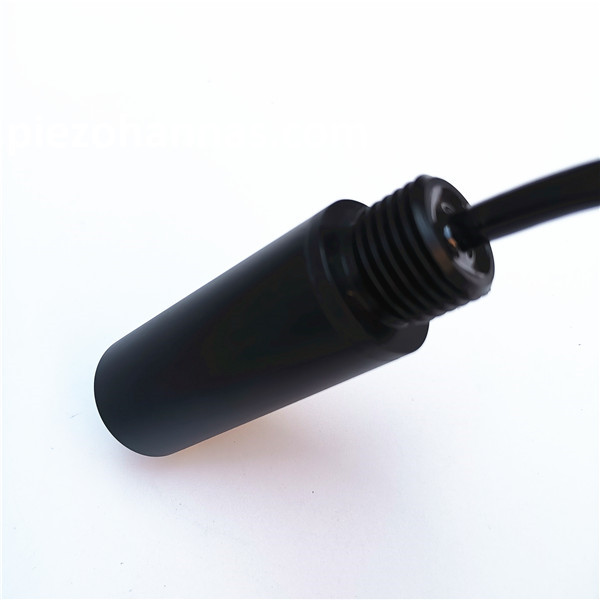

Transducteur à ultrasons sous-marine de 35 kHz pour le débitmètre ultrasonique
Application:
débitmètre ultrasonique
Finder de la gamme de sous-marins
Paramètres techniques:
Articles | Paramètres techniques | Image | |
Nom | 35 kHz Horizonalement non directionnel transducteur acoustique sous-marin |
| |
Modèle | Phw-35-g | ||
La fréquence | 35 kHz ± 5% | ||
Distance de détection | 500m | ||
LMEDANCE PARALLEMENT | Ω ± 20％ | ||
Capacitance | 20000pf ± 20％@ 1khz | ||
Sensibilité | |||
en fonctionnement Tension | De pointe Tension ＜ VPP | ||
en fonctionnement Température | -40～+ 80 ℃ | ||
Pression | ≤3 Kilos ou 0,3mpa | ||
Angle | Horizonalement non directionnel | ||
Matériel de logement | Pom | ||
Usage | débitmètre ultrasonique，Finder de la gamme de sous-marins | ||
Installation Dimension | Vérification du diagramme de la structure des produits ci-dessous | ||
Niveau de protection | IP68 | ||
Lester | 205g ± 5％ （Longueur: 2m） | ||
Instructions de câblage | Intégré Interface：Rouge:transducteur+，Blanc: transducteur-, Noir: fil blindé， （sans capteur de température） | ||

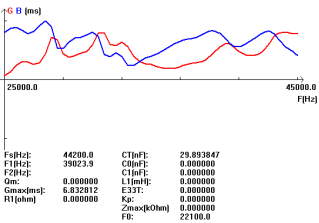

Courbe d'admission | Diagramme de structure de produit | ||
|
| ||
Principe de travail à ultrasons de débitmètre
Une construction de débitmètres ultrasoniques peut être effectuée en utilisant des transducteurs en amont et en aval, un tuyau de capteur et un réflecteur. Le principe de travail du débitmètre ultrasonique est, il utilise des ondes sonores pour résoudre la vitesse d'un liquide dans un tuyau. Il y a deux conditions dans le tuyau comme aucun débit ni flux. Dans la première condition, les fréquences des ondes ultrasoniques sont transmises dans un tuyau et ses indications du liquide sont similaires. Dans la deuxième condition, la fréquence de l'onde réfléchie est différente en raison de l'effet Doppler.
