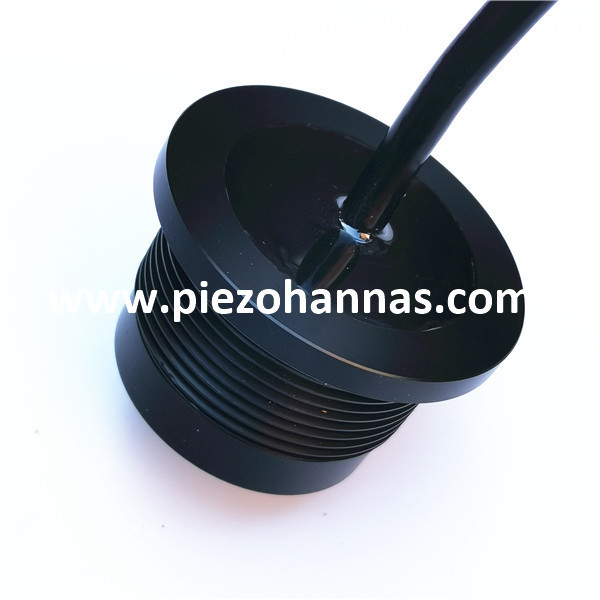

Transducteur ultrasonique sous-marin à double fréquence 200Khz-75Khz pour débitmètre à ultrasons

 Transducteur ultrasonique à double fréquence à double fréquence à double fréquence pour le débitmètre ultrasonique

Paramètres techniques :

Articles	Paramètres techniques		Image
Nom	Transducteur sonore sous-marin de 200K-75 kHz
Modèle	PhW-75/200-E
La fréquence	200 kHz ± 5KHz / 750kHz ± 3KHz
Distance de détection	200 kHz   0.6～120m 75 kHz   1.8～300m
LMEDANCE PARALLEMENT	1500Ω ± 20％
Capacitance	1000pf ± 20％@ 1khz
Sensibilité	①：La fréquence:75 kHz、Transmission de tension:500vpp， Distance:0,8 m，Echo Amplitude ：800 mV； ②：La fréquence:200 kHz、Transmission de tension:500vpp， Distance:0,8 m，Echo Amplitude ：4.4 V；
en fonctionnement  Tension	De pointe  Tension＜1500vpp
en fonctionnement  Température	-40～+ 80 ℃
Pression	≤3kilos ou 0,3 MPa
Angle	(Largeur de faisceau)Largeur du faisceau de demi-puissance @ -3db: 10,5 ° ± 1 ， Angle tranchant: 24 ° ± 3 （200khz） (Largeur de faisceau)Largeur du faisceau de demi-puissance @ -3db: 27 ° ± 2 ， Angle pointu: 67 ° ± 4 （75 kHz）
Matériel de logement	Pom
Usage	Débitmètre ultrasonique, recherche de sous-marins
Installation  Dimension	Vérification du diagramme de la structure des produits ci-dessous
Niveau de protection	IP68
Lester	137g ± 5％ （Longueur：2m）
Instructions de câblage	Rouge:transducteur+，Blanc:transducteur-, noir: fil blindé（ Le capteur de température est facultatif )

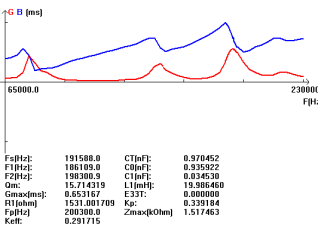

Courbe d'admission		PRODUCTStructureDiagramme

Application de débitmètre à ultrasons:

Les débitmètres d'eau à ultrasons mesurent la vitesse du fluide traversant le tuyau à l'aide de l'échographie pour mesurer l'écoulement volumétrique. Dans un flux de liquide ultrasonique en temps de transit, un signal à ultrasons est transmis dans le sens du fluide fluide en aval, puis un autre signal est transmis contre le fluide fluide en amont. Dans sa forme la plus élémentaire, le temps pour que le sonore pouls se déplace en aval est comparé au temps pour que le pouls se déplace en amont. En utilisant ce temps différentiel, la vitesse du fluide suivant est calculée. Ensuite, le compteur calcule le débit volumétrique dans le tuyau en utilisant cette vitesse de fluide. De plus, la mesure de l'énergie de la BTU peut être dérivée du débit volumétrique et de la différence de température entre les jambes chaudes et froides. Les compteurs à ultrasons à serrage peuvent mesurer l'eau de l'extérieur du tuyau en tirant des impulsions de sons à travers les parois du tuyau, ayant ainsi la flexibilité d'application et les rendant adaptées aux mesures d'écoulement de l'eau dans les grands tuyaux.
