Transducteur ultrasonique piézoélectrique en acier inoxydable 1MHz pour débitmètre à ultrasons

Transducteur à ultrasons pour le débitmètre, le compteur de chaleur.

État de disponibilité:

Quantité:



enquête Ajouter au panier

Modèle:
Pha-1m-01ea
Marque de produit:
Piezohannas
code produit:
PHA-1M-01EA

Description du produit

Transducteur ultrasonore piézoélectrique en acier inoxydable à 1 MHz pour le débitmètre à ultrasons

Articles	Paramètres techniques		Image
Nom	Transducteur de débitmètre de tuyau inséré
Modèle	PL-1M-01EA
Frequise	1 MHz ± 30 kHz
Distance de détection	0.05～3m
LMEDANCE PARALLEMENT	25Ω ± 20％
Capacitance	2800pf ± 20％@ 1khz
Sensibilité	Tension de conduite sonde：24vpp、 Distance：0,3 m、 Écho amplitude：1,0 V
en fonctionnement Tension	De pointe Tension＜300vpp
en fonctionnement Température	-40～+ 80 ℃
Pression	≤3 kilos ou0,3 MPA
Angle	(Largeur de faisceau) Largeur du faisceau de demi-puissance @ -3db: 3,2 ° ± 1， Angle aigu: 7,5 ° ± 2
Matériel de logement	304 acier sans joie
Usage	Débitmètre ultrasonique， Rangfinder sous-marin
Installation Dimension	Selon PRODUCTStructureDiagramme
Niveau de protection	IP68
Lester	165g ± 5％（Longueur：2m）
Câblage Des instructions	Rouge:transducteur+，Blanc:transducteur-，Noir: fil blindé；（ Températurecapteur Le fil est facultatif）

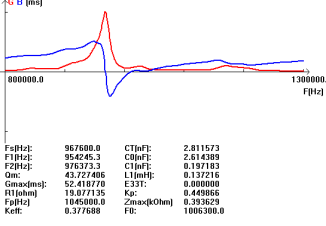

Courbe d'admission		PRODUCTStructureDiagramme

Schéma de bloc de transducteur à distance à ultrasons :

0ryjg8d (6_q9xm% 86pdg

Diagramme schématique du capteur de température:

sur:

En vertu d'un:
