Transducteur ultrasonique piézoélectrique en acier inoxydable 1MHz pour débitmètre à ultrasons

Partager sur:

Transducteur ultrasonique piézoélectrique en acier inoxydable 1MHz pour débitmètre à ultrasons

Transducteur à ultrasons pour le débitmètre

État de disponibilité:

Quantité:



enquête Ajouter au panier

Modèle:
PhW-1M-01Q
Marque de produit:
Piezohannas
code produit:
PHW-1M-01Q

Description du produit

Transducteur ultrasonore piézoélectrique en acier inoxydable 1 MHz pour le débitmètre à ultrasons

Articles	Paramètres techniques		Image
Nom	Ultrasonic rechargeable de 1 MHz transducteur
Modèle	PhW-1M-01Q
La fréquence	1 MHz ± 5%
Distance de détection	0.05～3m
Le minimum LMEDANCE parallèle	60Ω ± 20％
Capacitance	1250pf ± 20％@ 1khz
Sensibilité	Tension de conduite: 24 VPP 、 Distance: 0,3 m 、 Echo Amplitude ： 800 mv
en fonctionnement Tension	Peak Tension＜ 300vpp
en fonctionnement Température	-40～+ 80 ℃
Pression	≤3kilos ou 0,3 MPa
Angle	(Largeur de faisceau) Largeur du faisceau de demi-puissance @ -3db: 5,4 ° ± 1 ， Angle tranchant: 12,7 ° ± 2
Logement Matériel	S304 ，matériau composite
Usage	débitmètre ultrasonique
Installation Dimension	Voir le dessin de la structure du produit
Niveau de protection	IP68
Lester	340g ± 5％（Longueur:25 cm）
Instructions de câblage	Type intégré: rouge + ， blanc- ， noir: fil blindé ； (sans pour autant capteur de température par défaut）

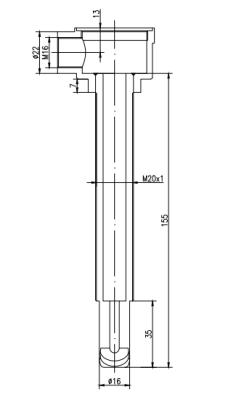

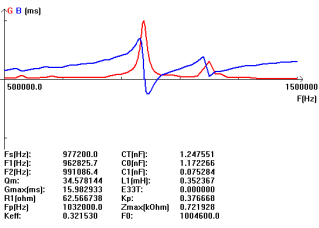

Courbe d'admission		Diagramme de structure de produit

Schéma de blocs de ultrasonstransducteur :

Diagramme schématique du capteur de température:

Intégré Type Instruction du câble:

1.Censeignement de violation du transducteur: Interface (3pin, terminal 2,54 mm)

Rouge: transducteur +

Blanc: transducteur -

Noir: protéger

2.Les instructions du capteur de température: Interface (3pin, terminal de 2,0 mm)

Le rouge et le noir sont le câblage du capteur de température
