Transducteur ultrasonique de logement de PVDF 40KHz pour le capteur de niveau

40 kHz | 10 ° | 0,5 ～ 12M | Utilisé pour la jauge de niveau ultrasonique, la surveillance, la crash-halter,
Sécurité

État de disponibilité:

Quantité:



enquête Ajouter au panier

Modèle:
Pha-40-12pb
Marque de produit:
Piezohannas
code produit:
PHA-40-12PB

Description du produit

Transducteur ultrasonique de boîtier PVDF de 40 kHz pour capteur de niveau

Paramètres techniques:

Articles	Paramètres techniques		Image
Nom	Transducteur anti-corrosion de 40 kHz PB taper
Modèle	Pha-40-12pb
La fréquence	40 kHz ± 5%
Distance de détection	0,5 ～ 12m
Le minimum LMEDANCE parallèle	320Ω ± 20 ％
Capacitance	3400pf ± 20 ％ @ 1 kHz
Sensibilité	Tension de conduite：700vpp ， Distance: 0,6 m ， Echo Amplitude: 530 mV
en fonctionnement Tension	De pointe Tension＜1500vpp
en fonctionnement Température	-40 ～ + 80 ℃
Pression	≤3Kilos ou 0,3 MPA
Angle	(Largeur de faisceau)Largeur du faisceau de demi-puissance @ -3db: 10 ° ± 2 ， Angle tranchant: 23 ° ± 4
Logement Matériel	PVDF
Usage	Ultrasonique niveau jauge,Surveillance,Imperméable, Sécurité
Installation Dimension	En bas avec fil: m60 × 2 ou G2A
Niveau de protection	IP68
Lester	480g ± 5 ％
Instructions de câblage	Type intégré: connecteur（3pins, 2,54 mm Terminal：：Red + ， blanc- ， noir: fil blindé ； connecteur（3pDans, 2,0 mm Terminal）： Blanc, noir: capteur de température （MF58）

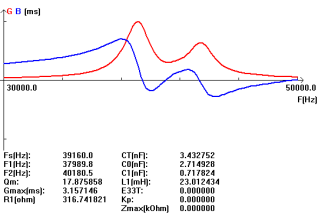

Courbe d'admission		Diagramme de structure de produit

Schéma de bloc de transducteur à distance à ultrasons :

0ryjg8d (6_q9xm% 86pdg

Diagramme schématique du capteur de température:

Instruction de câble de type intégré: :
1.Censeignement de violation du transducteur: Interface (3pin, terminal 2,54 mm)
Rouge: transducteur +
Blanc: transducteur -
Noir: protéger

2.Les instructions du capteur de température: Interface (3pin, terminal de 2,0 mm)

Le rouge et le noir sont le câblage du capteur de température
