PHA-200-01KD
Piezohannas
PHA-200-01KD
Transducteur utrasonique de 200 kHz pour capteur d'anémomètre à ultrasons
Articles | Paramètres techniques | Image | |
Nom | 200 kHz transducteur à ultrasons |
| |
Modèle | PHA-200-01KD | ||
La fréquence | 200 kHz ±5% | ||
Distance de détection | 0.10～1,5 m | ||
Le minimum LMEDANCE parallèle | 700Ω ± 20％ | ||
680pf ± 20％@ 1khz | |||
Sensibilité | Tension de conduite：800vpp，Distance:0,3 m， Écho amplitude：35mv | ||
-40～+ 80 ℃ | |||
≤3Kilos ou 0,3 MPA | |||
| (Largeur de faisceau) Largeur du faisceau de demi-puissance@ -3db: 10 ° ± 2， Angle aigu:23 ° ± 4 | ||
Logement Matériel | Pom | ||
Usage | Anemorumbomètre， flowmètre de gaz | ||
Fil de discussion:M12 * 1.5 | |||
Niveau de protection | IP68 | ||
Lester | 82g ± 5％（ Lengouffer：10 cm） | ||
Instructions de câblage | integrattype ed：connecteur：Rouge +，Blanc-，Noir: fil blindé； Le capteur de température est facultatif | ||

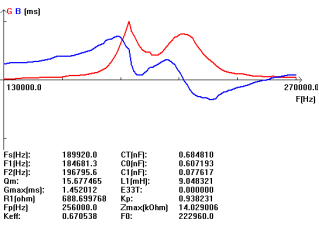

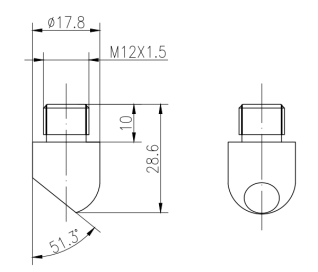

Courbe d'admission | Diagramme de structure de produit | ||
|
| ||
Schéma de bloc de transducteur ultrasonique :
Application pour Capteur d'anémomètre à ultrasons:
L'anémomètre à ultrasons calcule la vitesse du vent en fonction de la différence du temps de propagation sonore dans l'air; Calcule ensuite la température en fonction de la relation physique entre la température et la vitesse du son.L'anémomètre à ultrasons a toute détection du signal numérique, haute précision, capacité de chauffage automatiquement à éliminer la neige et la glace. C'est l'anémomètre avec une mesure en temps réel de la vitesse du vent, de la direction du vent et de la température acoustique. L'anémomètre ultrasonique prend quatre capteurs ultrasoniques dans le bidimensionnel avion pour envoyer et recevoir des signaux ultrasoniques; Il s'agit d'un instrument utilisant la différence du temps de propagation à ultrasons dans l'air pour mesurer la vitesse du vent et la direction du vent.

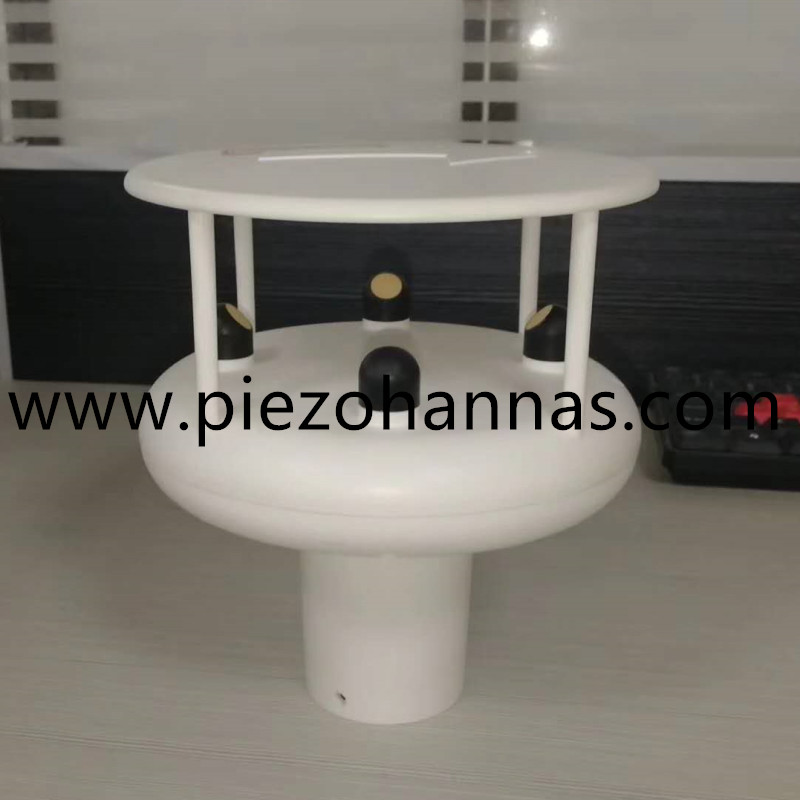

Image d'application:
