Transducteur ultrasonique à courte portée 200KHz pour une distance de 1M

200 kHz | 8 ° | 0,10 ～ 1,5 | Utilisé pour la jauge de niveau ultrasonique, la surveillance, la crash-halter,
Sécurité

État de disponibilité:

Quantité:



enquête Ajouter au panier

Modèle:
Pha-200-01cc
Marque de produit:
Piezohannas
code produit:
PHA-200-01CC

Description du produit

Transducteur à ultrasons à courte portée à 200 kHz pour la distance de 1 m

Paramètres techniques:

Articles	Paramètres techniques		Image
Nom	200 kHz transducteur à ultrasons
Modèle	PHA-200-01CC
La fréquence	200 kHz ±5%
Distance de détection	0.10～1,5 m
Le minimum LMEDANCE parallèle	1500Ω ± 20％
Capacitance	520pf ± 20％@ 1khz
Sensibilité	Tension de conduite：800vpp，Distance:0,3 m， Écho amplitude：15mv
en fonctionnement Tension	De pointe Tension＜1000 VPP
en fonctionnement Température	-40～+ 80 ℃
Pression	≤3Kilos ou 0,3 MPA
Angle	(Largeur de faisceau) Largeur du faisceau de demi-puissance @ -3db: 8 ° ± 2， Angle tranchant :: 20 ° ± 4
Logement Matériel	PVDF
Usage	Ultrasonique niveau jauge,Surveillance,Imperméable, Sécurité
Installation Dimension	dimension：12 * 10
Niveau de protection	IP68
Lester	12g ± 5％（ Lengouffer：40 cm）
Instructions de câblage	integrattype ed：connecteur：Rouge +，Blanc- ， noir: bouclierfil ED； (Le capteur de température est facultatif)
Courbe d'admission		Diagramme de structure de produit

Schéma de circuit d'essai de Transducteur:

0ryjg8d (6_q9xm% 86pdg

Intégré Type Instruction du câble:

1.Censeignement de violation du transducteur: Interface (3pin, terminal 2,54 mm)

Rouge: transducteur +

Blanc: transducteur -

Noir: protéger

2.Les instructions du capteur de température: Interface (3pin, terminal de 2,0 mm)

Le rouge et le noir sont le câblage du capteur de température

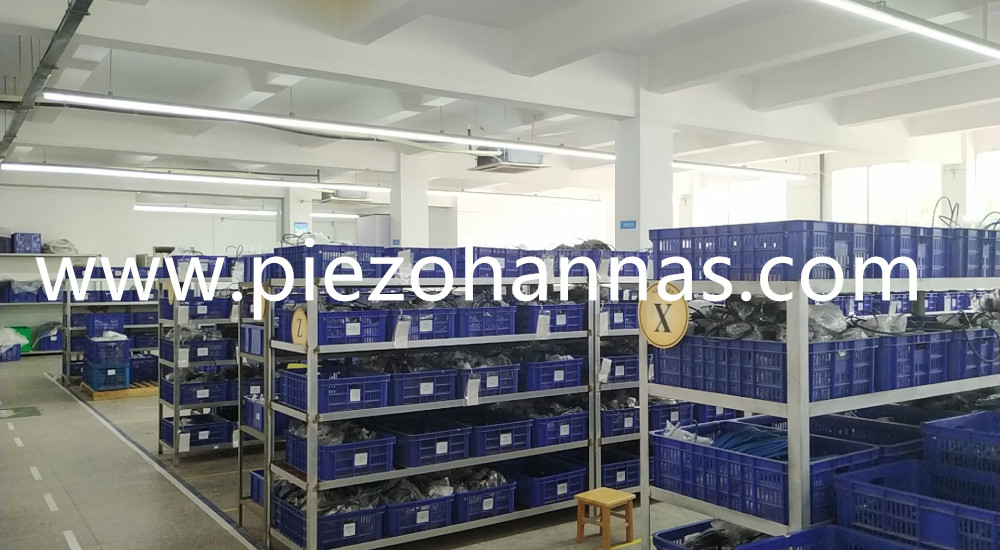

Département de production:

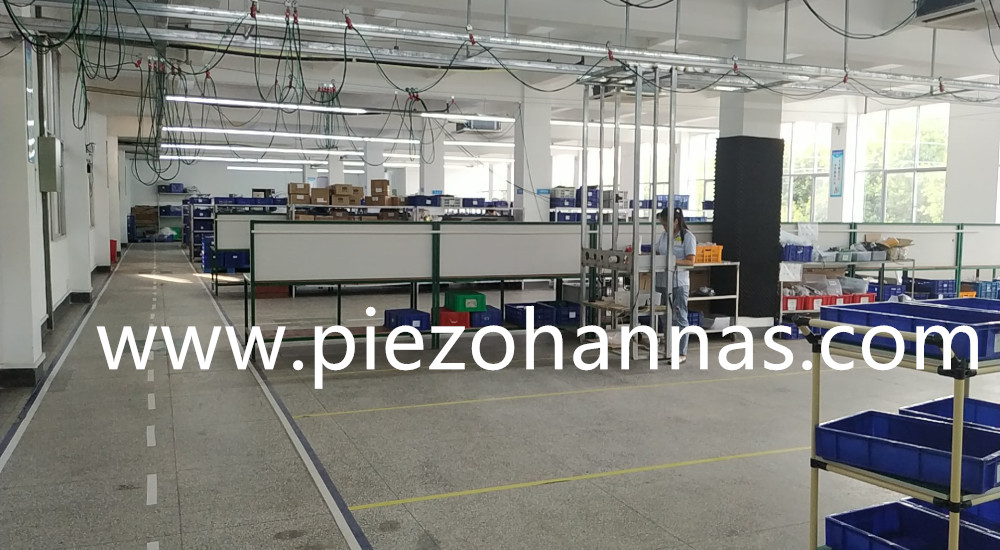

Image de production 3

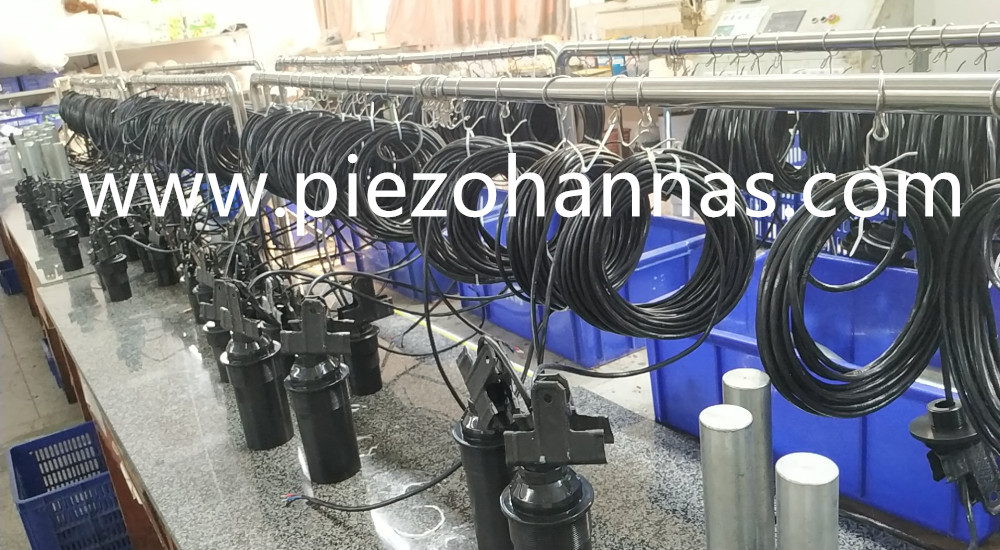

Image de production 2
