Pha-200-01f
Piezohannas
PHA-200-01F

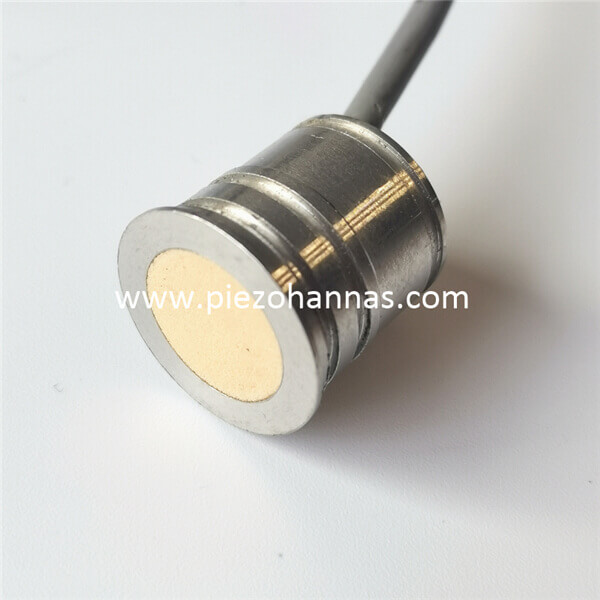

Boîtier en aluminium Transducteur utrasonique Transducteur piézoélectrique pour la mesure du niveau
Paramètres techniques:
Articles | Paramètres techniques | Image | |
Nom | 200 kHz transducteur à ultrasons |
| |
Modèle | Pha-200-01f | ||
La fréquence | 200 kHz ± 5% | ||
Distance de détection | 0.10～1,5 m | ||
Le minimum LMEDANCE parallèle | 2200Ω ± 20％ | ||
400pf ± 20％@ 1khz | |||
Sensibilité | Tension de conduite: 800vpp ， Distance: 0,3 m ， Echo Amplitude: 15 mV | ||
-40～+ 80 ℃ | |||
≤3Kilos ou 0,3 MPA | |||
| (Largeur de faisceau) Largeur du faisceau de demi-puissance @ -3db: 8 ° ± 2， Angle aigu:17 ° ± 4 | ||
Logement Matériel | aluminium | ||
Usage | Ultrasonique niveau jauge,Surveillance,Imperméable, Sécurité | ||
IP68 | |||
Niveau de protection | 25g± 5％ （ Longueur：1M） | ||
Lester | Type intégré: connecteur：Red + ， blanc- ， noir: fil blindé ；
| ||
Courbe d'admission | Diagramme de structure de produit | ||
| | ||
Schéma de circuit d'essai de Transducteur:
Application du capteur de niveau ultrasonique:
Une mesure précise des volumes liquides à tout moment d'un conteneur est essentielle pour de nombreux processus commerciaux et industriels. La réduction de la variabilité des processus entraîne moins de déchets, de meilleure qualité et de réduction des coûts, et peut faire une grande différence dans la rentabilité des OEM. Qui offre une variété de capteurs de niveau continu pour traiter un large éventail d'applications. Une de ces technologies est ultrasonique. La technologie à ultrasons doit être considérée dans des applications ventilées ou non pressurisées. Les capteurs ultrasoniques fonctionnent sur le principe de base des ondes sonores (énergie mécanique) pour déterminer le niveau de matériau.
Le capteur émet une impulsion à haute fréquence au-dessus de l'audition humaine (20-148 kHz). Le transducteur à ultrasons, en mode transmission, génère une onde sonore haute pression (similaire à un haut-parleur) qui se propage à une cible puis se reflète de la surface du produit (ECHO). Le transducteur passe ensuite au mode récepteur (similaire à un microphone) pour écouter l'onde réfléchie (écho). L'onde réfléchie est ensuite convertie en un signal électrique qui est converti pour donner la distance en une cible spécifique. La distance changeante en cible est convertie en une sortie de courant de 4mA linéaire en 20 mm pour fournir une mesure de niveau continu. Les capteurs à ultrasons peuvent être facilement programmés, sur le site via la programmation des bouton-poussoirs, ou par PC, pour différentes hauteurs d'applications dans leur plage.
Boîtier en aluminium Transducteur utrasonique Transducteur piézoélectrique pour la mesure du niveau
Paramètres techniques:
Articles | Paramètres techniques | Image | |
Nom | 200 kHz transducteur à ultrasons |
| |
Modèle | Pha-200-01f | ||
La fréquence | 200 kHz ± 5% | ||
Distance de détection | 0.10～1,5 m | ||
Le minimum LMEDANCE parallèle | 2200Ω ± 20％ | ||
400pf ± 20％@ 1khz | |||
Sensibilité | Tension de conduite: 800vpp ， Distance: 0,3 m ， Echo Amplitude: 15 mV | ||
-40～+ 80 ℃ | |||
≤3Kilos ou 0,3 MPA | |||
| (Largeur de faisceau) Largeur du faisceau de demi-puissance @ -3db: 8 ° ± 2， Angle aigu:17 ° ± 4 | ||
Logement Matériel | aluminium | ||
Usage | Ultrasonique niveau jauge,Surveillance,Imperméable, Sécurité | ||
IP68 | |||
Niveau de protection | 25g± 5％ （ Longueur：1M） | ||
Lester | Type intégré: connecteur：Red + ， blanc- ， noir: fil blindé ；
| ||
Courbe d'admission | Diagramme de structure de produit | ||
| | ||
Schéma de circuit d'essai de Transducteur:
Application du capteur de niveau ultrasonique:
Une mesure précise des volumes liquides à tout moment d'un conteneur est essentielle pour de nombreux processus commerciaux et industriels. La réduction de la variabilité des processus entraîne moins de déchets, de meilleure qualité et de réduction des coûts, et peut faire une grande différence dans la rentabilité des OEM. Qui offre une variété de capteurs de niveau continu pour traiter un large éventail d'applications. Une de ces technologies est ultrasonique. La technologie à ultrasons doit être considérée dans des applications ventilées ou non pressurisées. Les capteurs ultrasoniques fonctionnent sur le principe de base des ondes sonores (énergie mécanique) pour déterminer le niveau de matériau.
Le capteur émet une impulsion à haute fréquence au-dessus de l'audition humaine (20-148 kHz). Le transducteur à ultrasons, en mode transmission, génère une onde sonore haute pression (similaire à un haut-parleur) qui se propage à une cible puis se reflète de la surface du produit (ECHO). Le transducteur passe ensuite au mode récepteur (similaire à un microphone) pour écouter l'onde réfléchie (écho). L'onde réfléchie est ensuite convertie en un signal électrique qui est converti pour donner la distance en une cible spécifique. La distance changeante en cible est convertie en une sortie de courant de 4mA linéaire en 20 mm pour fournir une mesure de niveau continu. Les capteurs à ultrasons peuvent être facilement programmés, sur le site via la programmation des bouton-poussoirs, ou par PC, pour différentes hauteurs d'applications dans leur plage.
