PHA-200-01X
Piezohannas
PHA-200-01X
Transducteur hébergé en titane pour le flux à ultrasons de gaz
Paramètres:
Articles | Paramètres techniques | Image | |
Nom | 200 kHz transducteur à ultrasons |
| |
Modèle | PHA-200-01X | ||
Atmosphères de gaz explosives | Travailler normalement | ||
Diamètre de zone active | 15 mm | ||
La fréquence
| 200 kHz ± 5% | ||
Gamme recommandée | 0.10～1,5 m | ||
Le minimum LMEDANCE parallèle | 360Ω ± 20％ | ||
Capacitance | 500pf ± 20％@ 1khz | ||
Sensibilité | Tension de conduite：800vpp，Distance: 0,6 m， Écho amplitude：40 mV | ||
en fonctionnement tension | De pointe Tension＜1000 VPP | ||
en fonctionnement Température | -40～+ 80 ℃ | ||
Pression | 16kilos ou 1.6MPA | ||
Usage | (Largeur de faisceau) Largeur du faisceau de demi-puissance @ -3db: 7 ° ± 2 ， Angle tranchant: 18 ° ± 4 | ||
Logement Matériel | alliage de titane | ||
Application | Débit de gaz ultrasonique | ||
Installation Dimension | Personnalisé en fonction des exigences du client | ||
Niveau de protection | IP68 | ||
Lester | 20g ± 5％（ Longueur:20 cm） | ||
Instructions de câblage | Interface intégrée：Rouge +，Blanc-，Noir: fil blindé （Le capteur de température est facultatif）
| ||

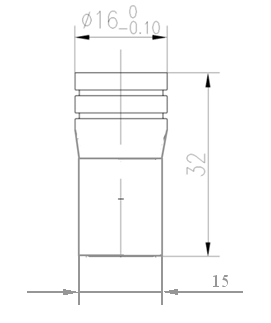

Courbe d'admission | Diagramme de structure de produit | ||
|
| ||

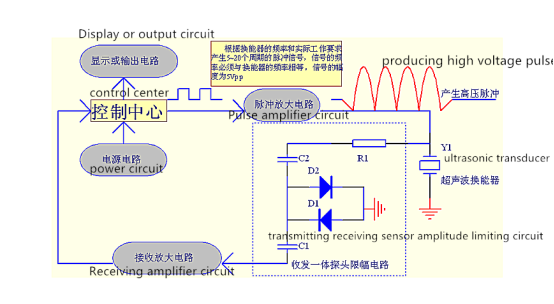

Schéma de bloc de transducteur ultrasonique :

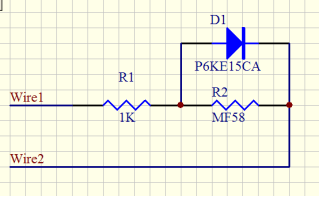

Diagramme schématique du capteur de température:
Application de débitmètres à gaz à ultrasons:
Un transducteur en titane, pour la gamme de produits de débit ultrasonique de gaz de l'entreprise, marque la première utilisation de l'impression 3D métallique pour améliorer les performances acoustiques de ces types d'appareils dans les applications de transfert de garde. La conception robuste augmenterait la fiabilité, la disponibilité et la sécurité tout en atteignant la classe de précision la plus élevée réalisable dans la mesure du gaz.Le boîtier entièrement metal du compteur fournit une barrière des liquides d'hydrocarbures corrosifs et du gaz humide, étendant ainsi la durée de vie des composants du transducteur et garantissant des performances stables. Cette conception unique permet au compteur d'être hydrotété avec des transducteurs en place, à la vapeur nettoyée dans la conduite de fonctionnement et à ne pas limiter la vitesse à laquelle le compteur peut être dépresturisé.
