Transducteur de profondeur à ultrasons 88KHz pour détecter l'effondrement de la paroi latérale dans le forage de fond

Application: Transducteur à ultrasons pour le forage du trou descendants (détection de l'effondrement de la paroi latérale)

État de disponibilité:

Quantité:



enquête Ajouter au panier

Modèle:
PhW-88K-200Ae
Marque de produit:
Piezohannas
code produit:
PHW-88K-200AE

Description du produit

Transducteur de profondeur ultrasonique de 88 kHz pour détecter l'effondrement de la paroi latérale dans le forage du trou descendants

1. Introduction

Transducteur de forage de trou descendants (détection de l'effondrement de la paroi latérale):

               Durant Construction de l'ingénierie du bâtiment, après avoir fouillé la fondation des piles, il est nécessaire de remplir la boue d'une densité de 1,3 ~ 1,4, et d'utiliser des ondes ultrasoniques pour détecter si la paroi latérale s'effondre. De cette façon, l'énergie ultrasonique doit être suffisamment importante, et en même temps, elle a une forte puissance pénétrante et une petite zone morte. Nous utilisons donc 32 petits cylindres en céramique piézo . La sensibilité est trois fois celle d'une seule céramique piézotique et la zone aveugle est d'environ 0,5 m.

2. Paramètres techniques:

Articles	Paramètres techniques		Image
Nom	88 kHzTransducteur à ultrasons		$[Rfn__`ldgi4w {q% zba) $ xw$
Modèle	PHW-88K-200AE
La fréquence	88 kHz ± 5%
Distance de détection	0,5 ~ 200m
Le minimum LMEDANCE parallèle	150Ω ± 20％
Capacitance	2000pf ± 20％@ 1khz
Sensibilité	Pas de volte de conduiteÂge: 500 VPP ， Distance 0,7 m， Echo Amplitude: 5.0 V
en fonctionnement Tension	poisk tension ＜ 1000vpp
en fonctionnement Température	-40～+ 80 ℃
Pression	≤ 10 kilos ou 1MPA
Angle	(Largeur de faisceau) Largeur du faisceau de demi-puissance @ -3db: 18 ° ± 2 ； Angle tranchant: 44 ° ± 4；
Logement Matériel	Pom
Usage	Transducteur de forage de trou descendants(détection de l'effondrement de la paroi latérale)
Installation Dimension	Voir le dessin de la structure du produit
Niveau de protection	IP68
Lester	290g ± 5％（Longueur：2m）
interface	Interface intégrée：Rouge +，Blanc-，Noir: fil blindé（ défaut : sans pour autant capteur de température）

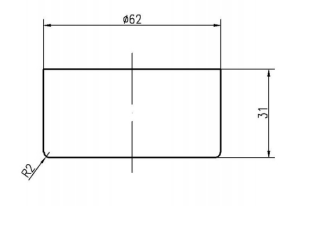

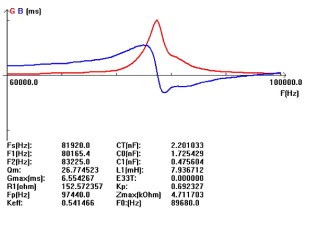

Courbe d'admission		Diagramme de structure de produit
