Transducteur de niveau de boue à ultrasons 300KHz pour compteur de niveau de boue à ultrasons

Partager sur:

Transducteur de niveau de boue à ultrasons 300KHz pour compteur de niveau de boue à ultrasons

Application: Convient à la mesure ou à la surveillance du niveau de boue

État de disponibilité:

Quantité:



enquête Ajouter au panier

Modèle:
Phw-300-na
Marque de produit:
Piezohannas
code produit:
PHW-300-NA

Description du produit

Transducteur de niveau de boue à ultrasons à 300 kHz pour le niveau de niveau de boues à ultrasons

1. Paramètres techniques:

Articles	Paramètres techniques		Image
Nom	Transducteur de niveau de boue de 300 kHz		$Bn72 2_75yl [6Cunxx8f4 {0$
Modèle	Phw-300-na
La fréquence	350 kHz ± 5%
Distance de détection	0.3～50m
Le minimum LMEDANCE parallèle	27Ω ± 20％
Capacitance	6800pf ± 20％@ 1khz
Sensibilité	Tension de conduite: 24vpp 、 Distance: 0,3 m 、 Echo Amplitude ： 3.0 V
en fonctionnement Tension	De pointe Tension＜ 900vpp
en fonctionnement Température	-40～+ 80 ℃
Pression	≤3Kilos ou 0,3 MPA
Angle	(Largeur de faisceau) Largeur du faisceau de demi-puissance @ -3db: 4,6 ° ± 1 ， Angle tranchant: 10,8 ° ± 2
Logement Matériel	Pom
Usage	Détection de la boue
Installation Dimension	Voir le dessin de la structure du produit
Niveau de protection	IP68
Lester	750g ± 5％（Longueur:10 m）
Instructions de câblage	(trois lignes): Rouge: transducteur +, bleu: capteur de température +, noir: ligne publique-;

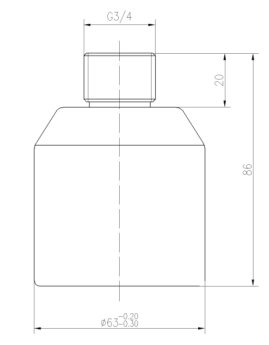

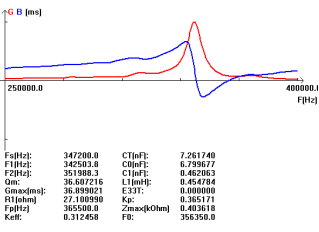

Courbe d'admission		Diagramme de structure de produit

2. Diagramme de blocage de l'ultrasons transducteur :

0ryjg8d (6_q9xm% 86pdg

3. Type de split Instruction du câble:

Le fil standard est de 10 m, le signal s'atténuera 6 dB pour chaque 50m en augmentant de fil.

1. Trois instructions de câblage de base:

Rouge: transducteur +

Bleu: capteur de température +

Noir: public -

2.Tour Instructions de câblage de base:

Rouge: transducteur +

Jaune: transducteur -

Bleu, noir: capteur de température +

Applicationde Compteur de niveau de boue à ultrasons

Le compteur de niveau de boue à ultrasons, également connu sous le nom d'instrument d'interface de boues ultrasoniques, est conçu pour un travail fiable à long terme dans le domaine industriel et municipal. En analysant les émissions ultrasoniques et en écho les solides en suspension en eau, il peut calculer la hauteur des boues. Il fonctionne lorsque le capteur est immergé dans l'eau pendant 5 à 10 cm. rivières, lacs, réservoir, voie navigable, port, mer sous-marine sous-marine, Mesure et navigation de topographie sous-marine et détection sous-marine, etc.
