PHW-50/200-NC
Piezohannas
PHW-50/200-NC
Transducteur de galets sous-marins pour l'équipement de mesure de la profondeur
1. Paramètres techniques:
Articles | Paramètres techniques | Image | |
Nom | 200 kHz-50khz utransducteur de gamme de plans instrument d'interface de bouesultrasonic transducteur |
| |
Modèle | PHW-50/200-NC | ||
La fréquence | 200 kHz ±5%/ 50khz±5% | ||
Distance de détection | 200 kHz 0,6～120m 50khz 3～500m | ||
Le minimum LMEDANCE parallèle | 600Ω ± 20％ | ||
4300pf ± 20％@ 1khz | |||
Sensibilité | Tension de conduite: 600vpp 、 Distance: 0,8 m 、 Amplitude d'écho: 15 V （200KHz） | ||
-40～+ 80 ℃ | |||
≤3kilos ou 0,3 MPA | |||
| (Largeur de faisceau) Largeur du faisceau de demi-puissance @ -3db: 7,5 ° ± 1 ， Angle tranchant: 17,5 ° ± 2 （200 kHz） (Largeur de faisceau) Largeur du faisceau de demi-puissance @ -3db: 27 ° ± 2 ， Angle pointu: 68 ° ± 4 （50 kHz） | ||
Logement Matériel | PTEF | ||
Usage | Débit ultrasonique ， Finder de la gamme de sous-marins | ||
Voir le dessin de la structure du produit | |||
Niveau de protection | IP68 | ||
Lester | 900g ± 5％ （Lengouffer：10m） | ||
Instructions de câblage | (trois lignes): Rouge: transducteur +, bleu: capteur de température +, noir: public -; | ||
Courbe d'admission | Diagramme de structure de produit | ||
|
| ||
2. Diagramme schématique du capteur de température du transducteur, diagramme schématique du circuit de test
3. Conseil de développement:

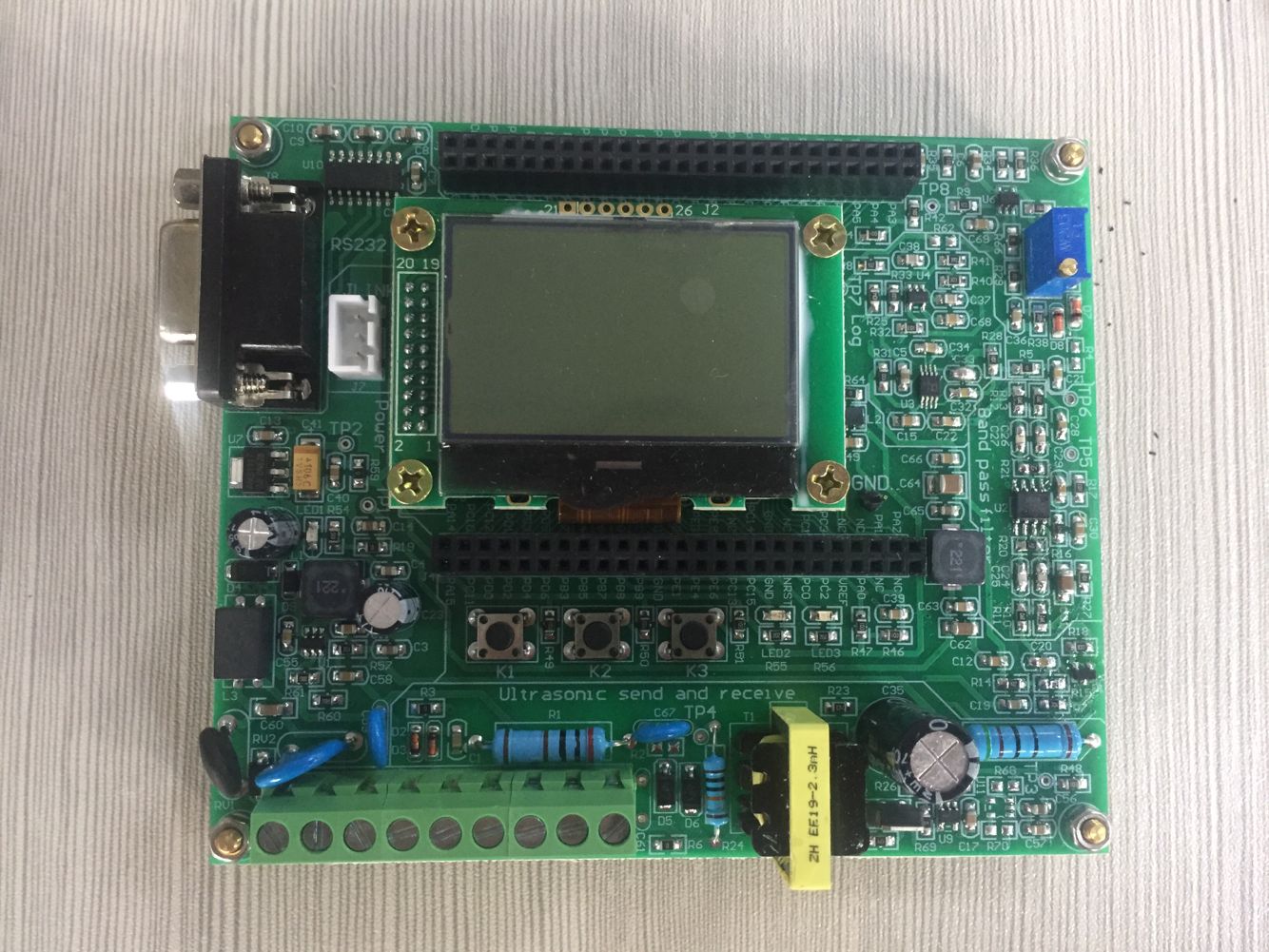

La carte de développement ultrasonique à haute fréquence DYSTM32F4 est basée sur le microcontrôleur STM32F407VGT6, y compris une interface Jlink embarquée, 2 LED, 3 boutons indépendants, le circuit de réception ultrasonique LCD12864, le circuit de transmission ultrasonore d'origine, MAX232 Pouce de conversion de niveau, interface de capteur de température MF58.
La carte de développement à ultrasons à haute fréquence DYSTM32F4 peut être utilisée pour la bathymétrie sous-marine ultrasonique, développement précoce de l'exploration des poissons; peut faire des expériences de communication acoustique sous-marine à courte distance à grande vitesse; Peut être utilisé pour le développement précoce de produits ultrasoniques, des expériences connexes de capteurs à ultrasons, il peut être appliqué au renversement de la voiture, au chantier de construction et à un site industriel pour le pré-développement de la surveillance de la position. Il peut également être utilisé pour le pré-développement et l'application dans des zones telles que le niveau liquide, la profondeur du puits et la mesure de la longueur du tuyau.
Transducteur de galets sous-marins pour l'équipement de mesure de la profondeur
1. Paramètres techniques:
Articles | Paramètres techniques | Image | |
Nom | 200 kHz-50khz utransducteur de gamme de plans instrument d'interface de bouesultrasonic transducteur |
| |
Modèle | PHW-50/200-NC | ||
La fréquence | 200 kHz ±5%/ 50khz±5% | ||
Distance de détection | 200 kHz 0,6～120m 50khz 3～500m | ||
Le minimum LMEDANCE parallèle | 600Ω ± 20％ | ||
4300pf ± 20％@ 1khz | |||
Sensibilité | Tension de conduite: 600vpp 、 Distance: 0,8 m 、 Amplitude d'écho: 15 V （200KHz） | ||
-40～+ 80 ℃ | |||
≤3kilos ou 0,3 MPA | |||
| (Largeur de faisceau) Largeur du faisceau de demi-puissance @ -3db: 7,5 ° ± 1 ， Angle tranchant: 17,5 ° ± 2 （200 kHz） (Largeur de faisceau) Largeur du faisceau de demi-puissance @ -3db: 27 ° ± 2 ， Angle pointu: 68 ° ± 4 （50 kHz） | ||
Logement Matériel | PTEF | ||
Usage | Débit ultrasonique ， Finder de la gamme de sous-marins | ||
Voir le dessin de la structure du produit | |||
Niveau de protection | IP68 | ||
Lester | 900g ± 5％ （Lengouffer：10m） | ||
Instructions de câblage | (trois lignes): Rouge: transducteur +, bleu: capteur de température +, noir: public -; | ||
Courbe d'admission | Diagramme de structure de produit | ||
|
| ||
2. Diagramme schématique du capteur de température du transducteur, diagramme schématique du circuit de test
3. Conseil de développement:
La carte de développement ultrasonique à haute fréquence DYSTM32F4 est basée sur le microcontrôleur STM32F407VGT6, y compris une interface Jlink embarquée, 2 LED, 3 boutons indépendants, le circuit de réception ultrasonique LCD12864, le circuit de transmission ultrasonore d'origine, MAX232 Pouce de conversion de niveau, interface de capteur de température MF58.
La carte de développement à ultrasons à haute fréquence DYSTM32F4 peut être utilisée pour la bathymétrie sous-marine ultrasonique, développement précoce de l'exploration des poissons; peut faire des expériences de communication acoustique sous-marine à courte distance à grande vitesse; Peut être utilisé pour le développement précoce de produits ultrasoniques, des expériences connexes de capteurs à ultrasons, il peut être appliqué au renversement de la voiture, au chantier de construction et à un site industriel pour le pré-développement de la surveillance de la position. Il peut également être utilisé pour le pré-développement et l'application dans des zones telles que le niveau liquide, la profondeur du puits et la mesure de la longueur du tuyau.
