PH75f0256
Piezohannas
PH75F0256
Transducteur de distance à ultrasons à 75 kHz pour le chercheur de gamme à ultrasons
Introduction:
Le capteur à ultrasons PH75F0256 a les fonctions de l'émetteur et du récepteur. C'est un type à longue portée, peut généralement être utilisé pour le chercheur à ultrasons, le capteur à ultrasons pour les objets de détection sans contact, le capteur de distance à ultrasons, le capteur de niveau de liquide à ultrasons, etc. Si vous avez des questions pour d'autres applications, veuillez nous contacter pour plus de détails.
Paramètres techniques:
Modèle | PH75f0256 |
Fréquence de résonance centrale (kHz) | 75 kHz ±4.0khz |
La fréquenceBande passante | 6,0 kHz |
Distance de détection | 0,25 ~ 6m |
Angles morts | <0,25 m |
Lancez le faisceau d'angle (-3Plein de db en plein angle) | 14 ± 2 ° |
Sensibilité intégrée (0 dB = 200 VP-P；période：50；distance：40 cm) | -60 dB min |
Capacité électrostatique | 2000pf ± 20% |
Impédance parallèle minimale | 200Ω ± 30% |
Tension de travail maximale (impulsion - cycle de service de 2%) | ＜800 V |
Température de fonctionnement | -20 ~ 80 ℃ |
Température de stockage | -40 ~ 85 ℃ |
Niveau de protection | IP65 |
Installation | Cycle externe fixe |
Boîtier | abdos |

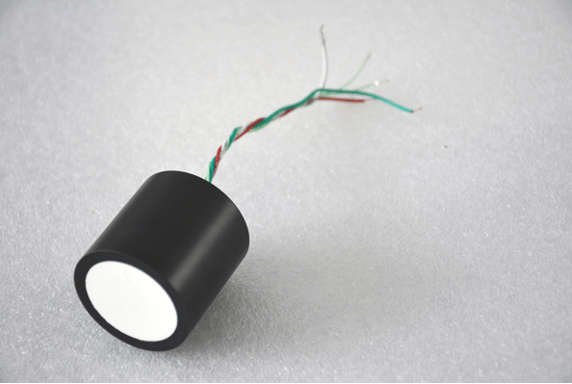

Photo:
![Oui 6j} ezc] 6u [bahm @ k8`w (1)](http://iqrorwxhnknpln5p-static.leadongcdn.com/cloud/llBqnKjlRioSilmrnkio/YEPJ-EZCU-BAHM-K8-W.png "8[4MN3}X8%J@D0O{B03T%1.png")

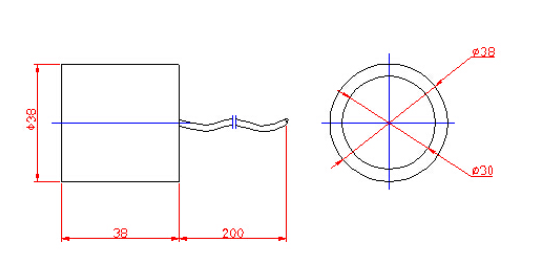

Dimension de contour:

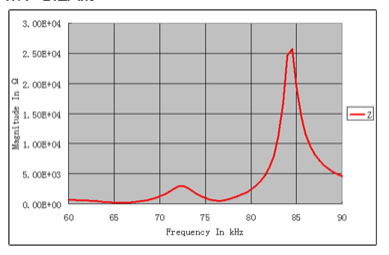

Courbe de résistance à la fréquence：
![636T30 @ {6] KA8JQ1UT (FB8](http://iqrorwxhnknpln5p-static.leadongcdn.com/cloud/loBqnKjlRioSilmrqkio/636T30-KA8JQ1UT-FB8.png "(V3$69N26LR7859OT}M5[LC.png")

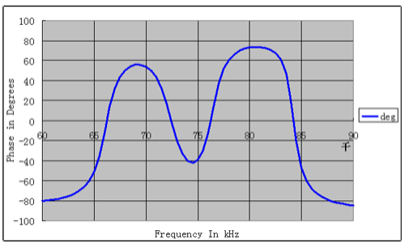

La fréquence-Angle de phase Courbe：

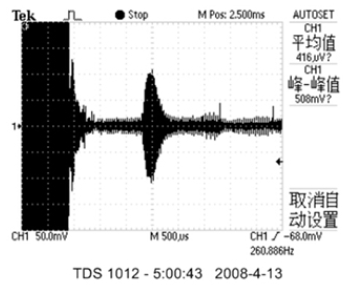

Test de sensibilité:
Transmission de tension: 200VP-P; période:50; distance:40cM
Dirréctivité Courbe：
Caractéristique:
1. Package solide (coque en alliage ABS ou en aluminium)
2.Installation rapide (m20 * 1,5 vis)
Application:
1. emplacement de position
2. Mesure de l'approche
3. Mesure de la traction
4.Ansexation des obstacles
