Transducteur de débitmètre à ultrasons sous-marin 1MHz pour débitmètre à ultrasons

Partager sur:

Transducteur de débitmètre à ultrasons sous-marin 1MHz pour débitmètre à ultrasons

Application:
débitmètre ultrasonique
Finder de la gamme de sous-marins

État de disponibilité:

Quantité:



enquête Ajouter au panier

Modèle:
PhW-1M-03A
Marque de produit:
Piezohannas
code produit:
PHW-1M-03A

Description du produit

Transducteur de débitmètre ultrasonique sous-marine à 1 MHz pour le débitmètre à ultrasons

Application:

débitmètre ultrasonique
Finder de la gamme de sous-marins

Paramètres techniques:

Articles	Paramètres techniques		Image
Nom	Transducteur acoustique sous-marine à 1 MHz
Modèle	PHW-1M-03A
Frequise	1 MHz ±5%
Distance de détection	005～3m
LMEDANCE PARALLEMENT	45Ω ± 20％
Capacitance	3000pf ± 20％@ 1khz
Sensibilité	Tension de conduite：24 VPP、Distance：0,3 m、 Écho amplitude：700 MV
en fonctionnement Tension	De pointe Tension＜300VPP
en fonctionnement Température	-40～+ 80 ℃
Pression	≤3kilos ou 0,3 MPa
Angle	(Largeur de faisceau)Largeur du faisceau de demi-puissance @ -3db: 4 ° ± 1 ， Angle tranchant: 9 ° ± 2
Matériel de logement	Pom
Usage	Débitmètre ultrasonique, recherche de sous-marins
Installation Dimension	Vérification du produitDiagramme de structure ci-dessous
Niveau de protection	IP68
Lester	460g ± 5％（Longueur: 10m）
Instructions de câblage	Rouge: transducteur +, blanc: transducteur,,Noir: fil blindé （sans capteur de température)

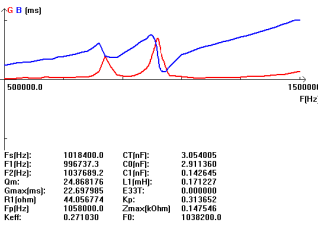

Courbe d'admission		PRODUCTStructureDiagramme

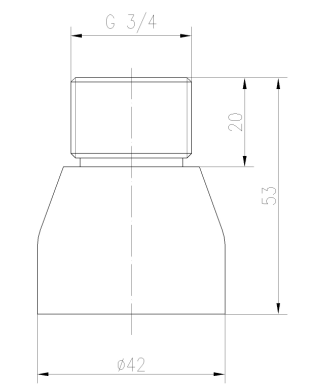

Schéma de bloc de transducteur à distance à ultrasons :

0ryjg8d (6_q9xm% 86pdg

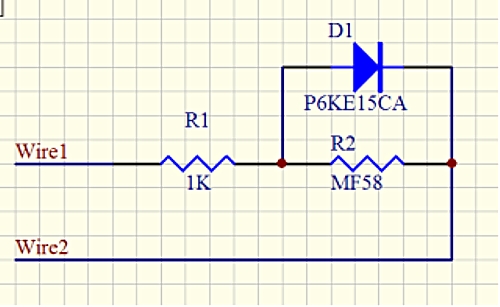

Diagramme schématique du capteur de température:

O3`1pa5yr5% Z5`dq1r

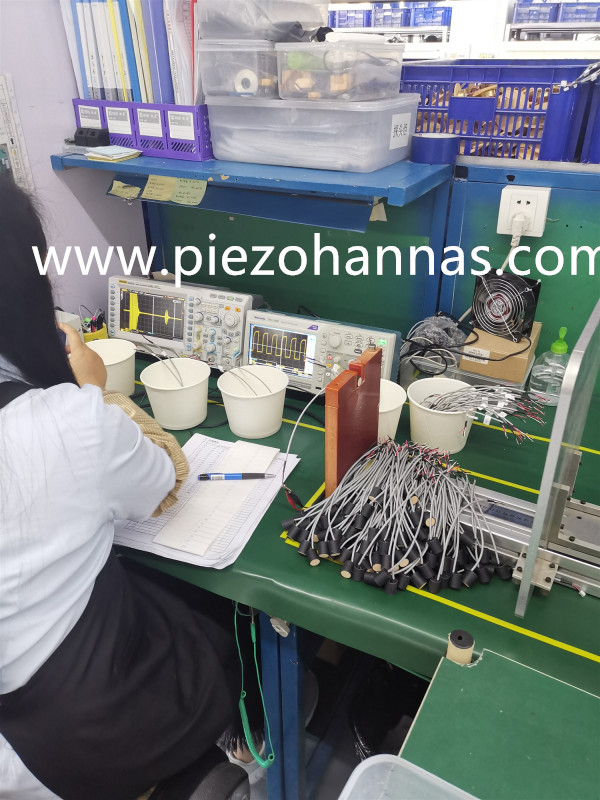

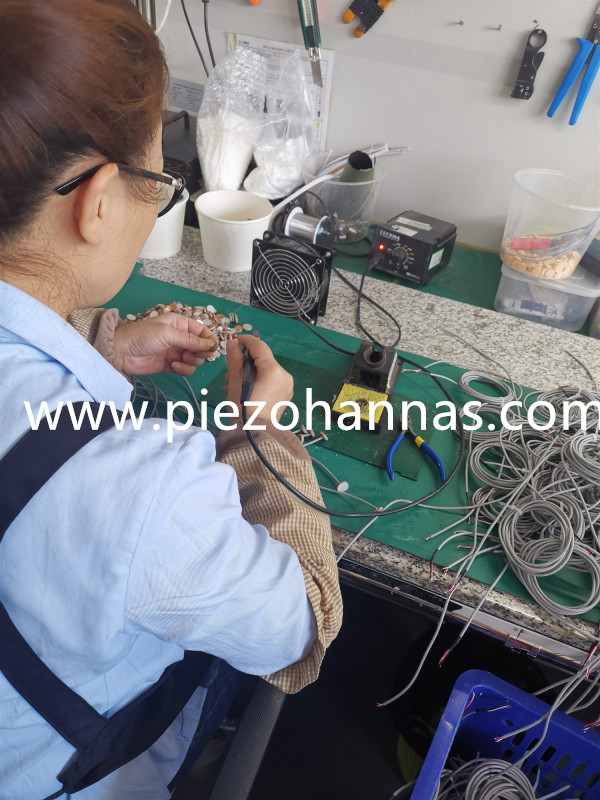

Image de production Show:
