Transducteur de débitmètre à ultrasons 1MHz à pince pour débitmètre à ultrasons

APPLICATION: Flowmètre ultrasonique de type à ultrasons à ultrasons /

État de disponibilité:

Quantité:



enquête Ajouter au panier

Modèle:
PhW-1M-01
Marque de produit:
Piezohannas
code produit:
PHW-1M-01S

Description du produit

Transducteur de débitmètre ultrasonique à serrage 1 MHz pour le débitmètre à ultrasons

Caractéristiques:

Articles	Paramètres techniques		Image
Nom	Ultrasonique Transducteur pour flippeur (monté à l'extérieur)
Modèle	PhW-1M-01
La fréquence	1 MHz ± 30 kHz
Distance de détection	0.05～3m
LMEDANCE PARALLEMENT	40Ω ± 20％
Capacitance	3400pf ± 20％@ 1khz
Sensibilité	Tension de conduite:24 VPP、Transmission etReceipting , Distance de bijection: 45 cm、Receipting amplitude ： 750 mV
en fonctionnement Tension	De pointe Tension＜300vpp
en fonctionnement Température	-40～+ 80 ℃
Pression	≤3kilos ou 0,3 MPa
Angle
Matériel de logement	304 acier sans joie、matériau composite
Usage	Débitmètre ultrasonique (monté à l'extérieur)
Installation Dimension	Vérification du diagramme de structure du produit
Niveau de protection	IP68
Lester	600g ± 5％（Longueur：10m）
Instructions de câblage	Rouge:transducteur+，Blanc:transducteur-, noir: fil blindé（Le capteur de température est facultatif）
Courbe d'admission		PRODUCTStructureDiagramme

Schéma de bloc de transducteur ultrasonique :

0ryjg8d (6_q9xm% 86pdg

Diagramme schématique du capteur de température:

O3`1pa5yr5% Z5`dq1r

Application de débitmètre ultrasonique à serrage:

Les débitmètres ultrasoniques à serrage présentent les avantages du traitement du signal numérique: précision du marché, immunité et fiabilité du bruit. Besoin de plus convaincante? Il y a aussi le taux de mise à jour des données à grande vitesse et la convivialité supérieure de l'utilisateur à chaque étape de l'installation et du fonctionnement. Sans chute de pression ni perte d'énergie, un grand rapport de relâchement et des capteurs non intrusifs qui peuvent être installés sans couper dans le tuyau - vous ne pouvez pas vous tromper avec la serrage pour la mesure du débit liquide.

Spectacle d'usine

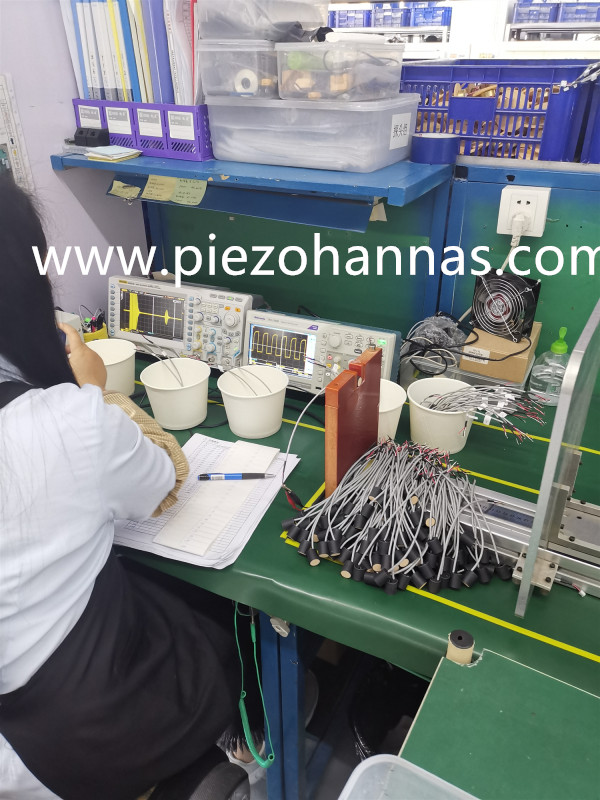

生产流程 (4)

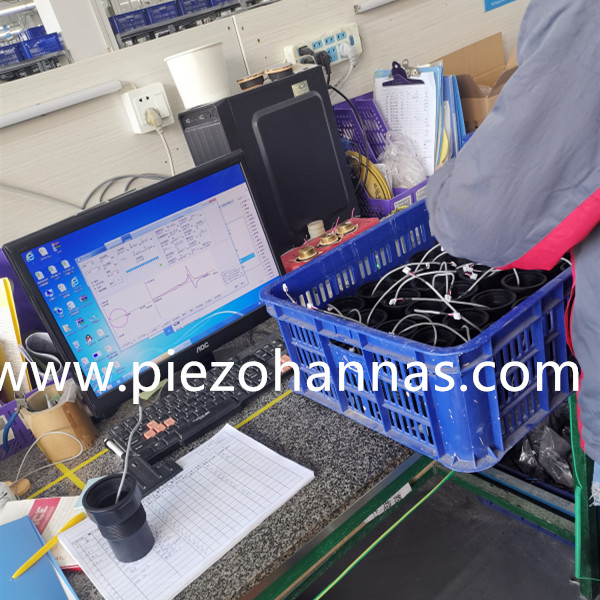

数据记录和测试

sur:

En vertu d'un:

transducteur de débitmètre à serrage Transducteur de débitmètre ultrasonique à serrage Transducteur de débitmètre à serrage à 1 MHz transducteur pour le débitmètre ultrasonique Transducteur à ultrasons à serrage 1 MHz Fiche technique de capteur à ultrasons 1MHz Transducteur de débitmètre à ultrasons à 1 MHz Capteur à ultrasons à serrage 1 MHz Transducteur à ultrasons à serrage pour le débitmètre Probelle à ultrasons à serrage pour le débitmètre
