HSTGMS-200
Piezohannas
HSTGMS-200

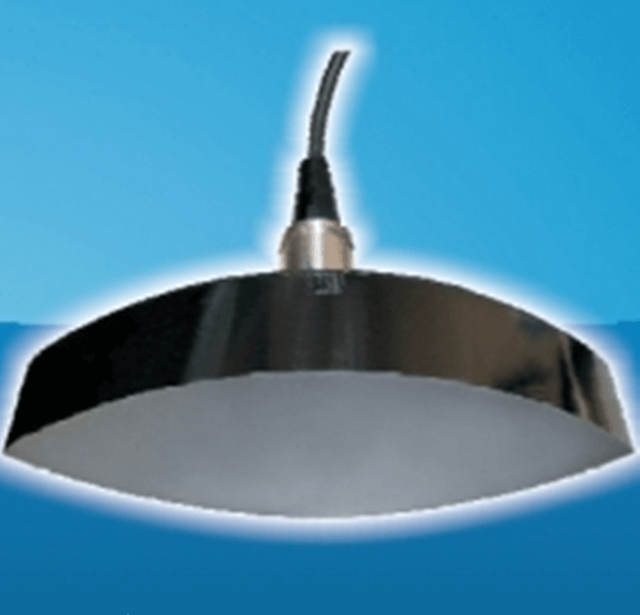

200 kHz transmettant un transducteur acoustique sous-marin pour la mesure de la profondeur
Introduction:
Ce type de transducteur directionnel à une seule fréquence est composé de composants de haute qualité, avec un faisceau unique naturel symétrique central, le faisceau principal est conique, avec d'excellentes performances et une forte fiabilité. Il convient à l'enquête LandForm, à une enquête en profondeur inférieure et à la détection des poissons des rivières intérieures, des lacs et des eaux peu profondes, et peut être utilisée comme accessoires sous-marins d'instruments de détection acoustique sous-marine associés.
Fréquence de résonnance | 200 kHz±10 kHz (câble de 50 m)
|
Forme du faisceau principal | conique |
-3db largeur de faisceau | 5° ±0.5°@ 200khz |
Niveau de lobe latéral maximum | ≤-15 dB |
Transmettre une réponse de tension | 175 dB±3 dB à 200 kHz (RE1µPA / V，Câble de 50 m) |
Recevoir une sensibilité | -185 dB±3 dB à 200 kHz (RE1V / µPA，Câble de 50 m) |
-3 dB de bande passante | 20 kHz±5 kHz |
Impédance électrique équivalente | 70W±20W@ 200khz（Câble de 50 mètres） |
Capacité statique | 1450pf±150pf (câble 50m) |
Tension d'entraînement | ≤600 VRM |
La resistance d'isolement | ≥500mΩ |
Forme de coquille | détournement ou rond (personnalisable) |
Lester | 3kg (à l'exclusion des câbles) |
Type de câble | Câble en caoutchouc à deux cœurs blindés
|

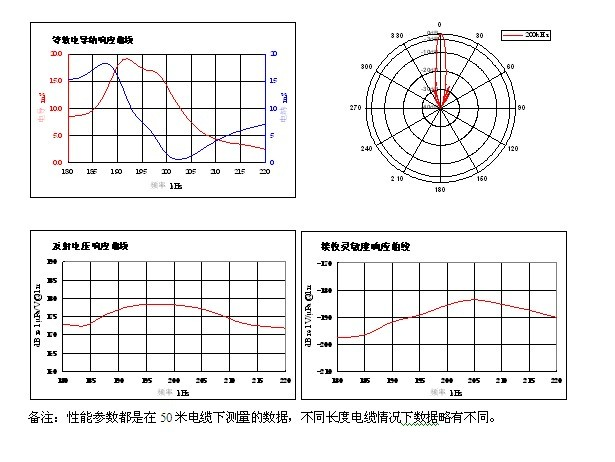

TtravailPélaboration:
