Ph-4
Piezohannas
PH-4

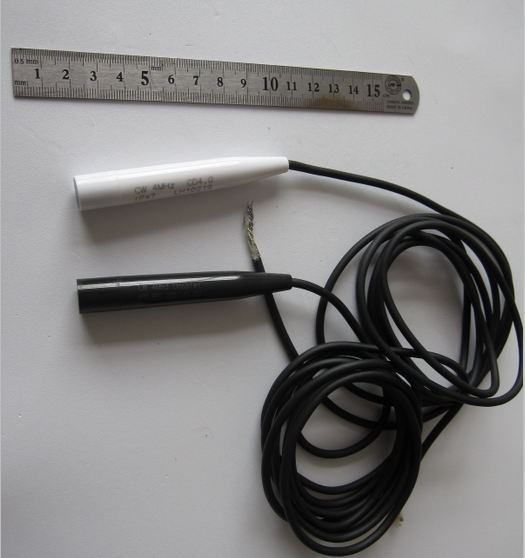

Transducteur Doppler TCD médical 4MHz pour le Doppler transcrânien à ultrasons
Introduction:
Le dispositif de mesure du sang Doppler que nous avons développé peut équiper avec un capteur de flux sanguin de 2 MHz, 4 MHz, 8 MHz pour mesurer le débit sanguin de profondeur différent. L'interface de sortie est le port USB et l'alimentation est l'alimentation du PC standard. Il pourrait offrir une sorte de données brutes ou les données calculées comme VP; VM, VD, PI, RI, SD, HR. En outre, nous pourrions offrir la sortie sous forme de spectre Bitmap lors de la connexion directement avec votre ordinateur portable ou PC.
4MHz Craniocervical Doppler Probe:
La fréquence | 4 MHz |
Sensibilité | -10 dB |
Bande passante (-6db): | 30% |
Capacité statique: | 1300 pf |
Impédance: | 50Ω |
Niveau de protection: | IPX7 4000V（contre le terrain） |
Longueur du câble: | 2m |
Personnalisable: | Oui |
Paramètres technologiques:
Modèle | PH-2 | PH-4 | PH-8 |
Fréquence de travail | 2 MHz ± 10% | 4 MHz ± 10% | 8 MHz ± 10% |
Méthode de travail | Vague de pouls | Vague continue | Vague continue |
Capacité statique | 2900pf ± 20% | Envoyer: 1500pf ± 20% recevoir: 1500pf ± 20% | Envoyer: 500pf ± 20% recevoir:500pf ± 20% |
sensibilité relative | >-9 dB | >-20 dB | >-15 dB |
Bande passante relative | ≥30% | ≥15% | ≥20% |
Mélangeur à la réception | --- | <-50 dB | <-50 dB |
Utilisation principale | Pour l'analyse du flux sanguin cérébral | Pour l'analyse du flux sanguin de l'artère carotide | Pour l'analyse superficielle du flux sanguin vasculaire |
Paramètres du spectre:
1.Petre:
Ces paramètres pour la plupart des patients (âgés de plus de 20 ans) sont principalement basés sur la détection de la profondeur d'anatomie vasculaire.
h. Profondeur générale artérielle de l'œil gauche ou droit de 45 mm (la puissance doit être inférieure à 250%, sinon les globes oculaires de blessures)
2.Power:
Puissance générale = 400% sauf l'artère ophtalmique.
Principes de changement: augmentation ou diminution appropriée avec la profondeur de détection.
3.Gain:
Le gain est généralement d'environ 30 dB.
Principes de changement: augmentation ou diminution appropriée avec la résistance au signal détectée. Sans modifier l'ensemble général en fonction des habitudes utilisateur.
Généralement, c'est environ 12 mm.
Changez le principe: s'il est pris un grand signal facilement détecté, mais la faible résolution vasculaire, et vice versa un signal de détection plus difficile, mais la haute résolution vasculaire. Généralement, pour les vaisseaux sanguins plus profonds, les vaisseaux sanguins doivent être plus grands, un briquet est plus petit.
Modifier le principe: profondeur de détection limitée, déterminez directement la plage de débit. Sa valeur avec profondeur et volume d'échantillon. Étant donné que les données de réception, tout d'abord, traitez la relation de ces paramètres Do Spectrum Window ne peut clairement pas faire autrement, l'échelle de débit. Tout cela doit être modifié à tout moment avec la profondeur de détection.
Principes de changement: conception d'interface, la fenêtre du spectre peut être plus longue ou plus courte. La fenêtre du spectre est plus longue, plus le temps est long. Pour une interface fixe, cet ensemble de paramètres n'est plus modifié. Par exemple, pour la largeur longitudinale FFT de 256 points, le pixel de point 256 doit être plus approprié. Besoin de doubler pour un FFT latéral FFT de 512 points plus approprié, ou en dent de scie en spectrogramme semblera trop haut, net ou trop horizontal que les médecins influencent les plans. Plusieurs entimeurs pratiques. Par exemple: 4s ou 5s, 6s comme.
Matériel tous les deux volumes d'échantillon adjacents de près de la moitié de la fenêtre est un chevauchement de signal. Exemple: Le premier signal de profondeur contient également un signal de profondeur d'une demi-deuxième demi-deuxième, et le premier signal de profondeur contient également la moitié du premier signal de profondeur, contient également le signal de la demi-3 profondeur, mais la profondeur d'un signal n'est pas le premier signal de profondeur. Les numéros 1 et 3 de la profondeur du signal sont complètement indépendants, les 2 et 4 premiers de la profondeur du signal sont également complètement indépendants. Lorsqu'une telle profondeur de quatre signaux s'est affichée sur le sentiment visuel, il y aura une transition.
