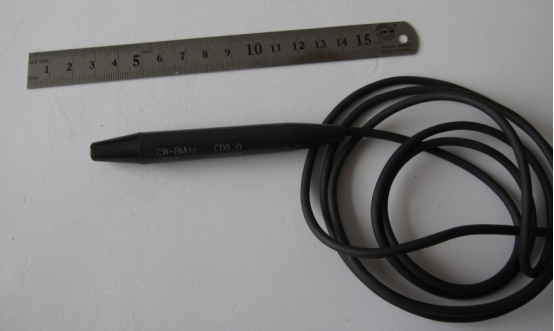

Transducteur Doppler à ultrasons Doppler 8MHz TCD pour jonction craniocervicale

      Transducteur Doppler échographique Doppler TCD 8MHz pour la jonction craniocervicale

Introduction:

Le dispositif de mesure du sang Doppler que nous avons développé peut équiper avec un capteur de flux sanguin de 2 MHz, 4 MHz, 8 MHz pour mesurer le débit sanguin de profondeur différent. L'interface de sortie est le port USB et l'alimentation est l'alimentation du PC standard. Il pourrait offrir une sorte de données brutes ou les données calculées comme VP; VM, VD, PI, RI, SD, HR. En outre, nous pourrions offrir la sortie sous forme de spectre Bitmap lors de la connexion directement avec votre ordinateur portable ou PC.

Paramètres technologiques:

1. Contenu principal et portée de l'application:

 Les exigences techniques stipulent les principales exigences techniques du type d'onde d'impulsion d'unité (PW) et du double-wafer séparant Problèmes Doppler ultrasoniques de type d'onde continu (CW), comme base d'inspection technique et d'évaluation.

2 Norme de référence:

Impulsion de l'unité ZBC41010 - Exigences techniques générales et méthodes de mesure pour les transducteurs à ultrasons d'écho.

GB6385 Exigences spécifiques à la sécurité d'équipement de diagnostic à ultrasons.

3 et 3 Termes, symboles:

3.1 Fréquence de travail FO

La fréquence correspondant à la valeur de crête du transducteur Doppler et de la courbe de réponse en fréquence composée d'une unité ou d'une plaquette de réception d'émission, unité: MHz

3.2 Bande passante relative △ F / FO

Dans la courbe de réponse en fréquence mentionnée en 3,1, le rapport de la différence entre les hautes et basse fréquences FH et FL (ΔF) et FO correspondant à la chute de 6 dB sur la fréquence optimale FO

     Δf / fo = (fh --fl) / fo╳100% unité%

3.3 Sensibilité relative

Le nombre de décibels dans le rapport de la tension de signal VT appliquée à la tranche de transmission à la tension de sortie VR sur la tranche de réception sous la cible réfléchissante spécifiée

     MTR = 20LOGVR / VT Unité DB

(Pour un transducteur pulsé unitaire, le nombre de décibels dans le rapport de VT / VR sur la même tranche)

3.4 Envoi de réception Mélange de signalisation MC

Le nombre de décibels dans le rapport de la tension de signal VT s'appliquait à la tranche émettrice à la tension de sortie VR sur la plaquette de réception lorsque le transducteur est déchargé.

C'est-à-dire: mc = 20logvr / vt unit db

4 Les pré-requis techniques:

4.1 Transducteur à ultrasons PW:

4.1.1 Fréquence de fonctionnement (FO): 2 MHz ± 0,2 MHz

4.1.2 Capacité statique (CO): 2300pf ± 15%

4.1.3 Bande passante relative (△ F / FO): ≥30%

4.1.4 Sensibilité relative (MTR): Mieux que -8DB

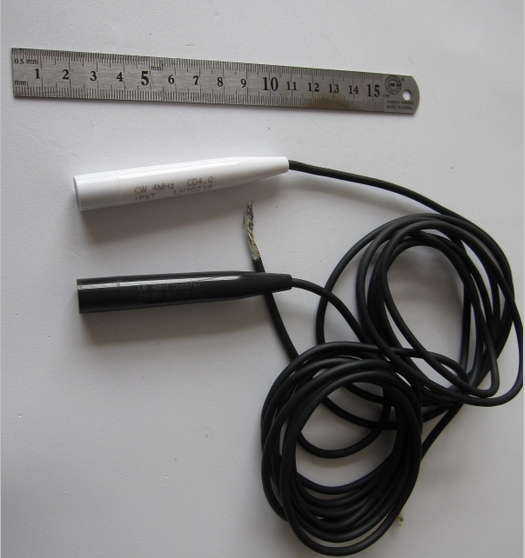

4.2 Transducteur à ultrasons CW (4 MHz):

4.2.1 Fréquence de fonctionnement (FO): 4 MHz ± 0,4 MHz

4.2.2 Capacité statique (CO): 1200 pf ± 15% pour chacun des transmissions et recevoir.

4.2.3 Bande passante relative (△ F / FO): ≥15%

4.2.4 Sensibilité relative (MTR): Mieux que -20 dB

4.2.5 Transmission et réception du mélange de signaux (MC): <-50 dB

4.3 CW Transducteur à ultrasons (8 MHz)

4.3.1 Fréquence de fonctionnement (FO): 8 MHz ± 0,8 MHz

4.3.2 Capacité statique (CO): la réception de transmission est de 500pf ± 15%.

4.3.3 Bande passante relative (△ F / FO): ≥20%

4.3.4 Sensibilité relative (MTR): Mieux que -15 dB

4.3.5 Mélange de signaux de transmission et de réception (MC): <-50 dB
