Transducteur Cylindrique Hydrophone pour Acoustique Sous-Marine

   Hydrophone cylinique transducteur pour l'acoustique sous-marine

1. L'hydrophone standard a les caractéristiques suivantes:

1. Bonne directionnalité. L'hydrophone n'a pas de directivité horizontalement et aucune directivité à moins de 240 ° du plan vertical.

2. La plage de fréquences est large, qui peut couvrir la plupart des bandes de fréquences pour la mesure acoustique sous-marine.

3. Réponse de sensibilité plate.

4. Bonne stabilité et haute fiabilité.

2 Les principaux indicateurs techniques des hydrophones standard:

Plage de fréquences de fonctionnement: 20 Hz ～ 100 kHz

Plage de fréquences linéaire: 20 Hz ～ 50 kHz

Sensibilité à basse fréquence: -198db

Directivité horizontale: ± 1,5 dB (100 kHz)

Directivité verticale: ± 2,0 dB (100 kHz, plage de 240 °)

Profondeur de travail maximale: 500 mètres

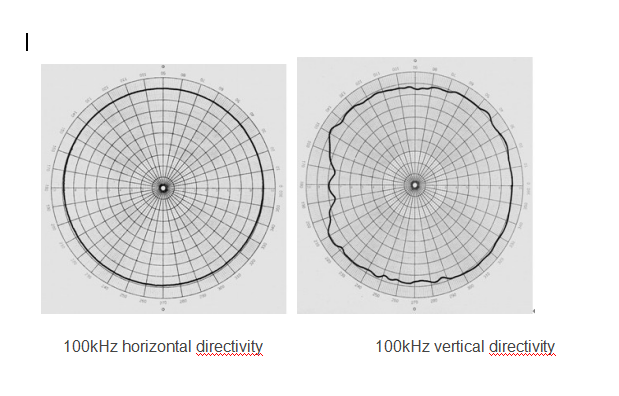

3. Diagramme de directivité de la fréquence typique

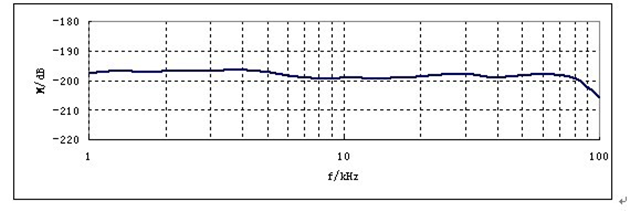

4. Courbe de sensibilité de la tension de circuit ouvert en champ libre

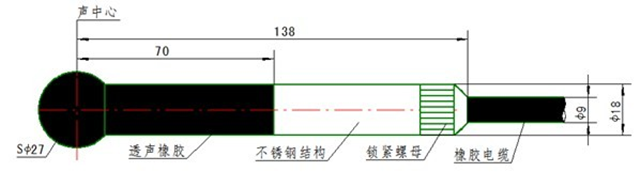

5 les dimensions externes et la définition du fil central à la fin du câble

Définition du fil central à la fin du câble: signal de fil rouge +; Signal de fil noir -; fil de fil à blindage; La longueur standard du câble est de 15 mètres

6. Précautions d'utilisation et de stockage:

1. L'hydrophone standard est un élément fragile, le gérer avec soin pendant le transport et l'utilisation, et faire attention à la protection;

2. L'hydrophone standard doit être stocké dans un endroit ventilé, sec et frais pour éviter le vieillissement en caoutchouc;
