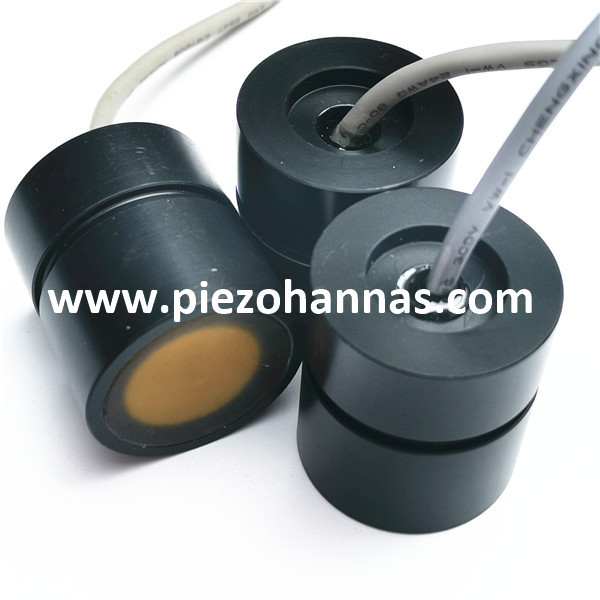

Transducteur à ultrasons de type inséré dans un boîtier en alliage de titane pour débitmètre à ultrasons

Application: débitmètre ultrasonique ， Rangfinder sous-marin

État de disponibilité:

Quantité:



enquête Ajouter au panier

Modèle:
PhW-2M-01E
Marque de produit:
Piezohannas
code produit:
PHW-2M-01E

Description du produit

Titanium en alliage en titane Transducteur à ultrasons de type inséré pour le débitmètre à ultrasons

Articles	Paramètres techniques		Image
Nom	Transducteur de débitmètre de tuyau inséré
Modèle	Pha-2m-01e
La fréquence	2 MHz ± 30 kHz
Distance de détection	0.03～2m
LMEDANCE PARALLEMENT	5Ω ± 20％
Capacitance	3200pf ± 20％@ 1khz
Sensibilité	Tension de conduite de sonde:24vpp、 Distance:0,3 m、 Echo Amplitude ：1.01 V
en fonctionnement Tension	De pointe Tension＜150vpp
en fonctionnement Température	-40～+ 80 ℃
Pression	≤3 kilos ou 0,3 MPa
Angle	(Largeur de faisceau)Largeur du faisceau de demi-puissance @ -3db: 2 ° ± 0,5 ， Angle tranchant: 4 ° ± 1
Matériel de logement	Pom
Usage	Débitmètre ultrasonique， Rangfinder sous-marin
Installation Dimension	Selon Diagramme de structure de produit
Niveau de protection	IP68
Lester	50g ± 5％（Longueur:2m）
Câblage Des instructions	Rouge:transducteur+,Blanc:transducteur-， Black: Fil blindé ；（ capteur de température est facultatif）

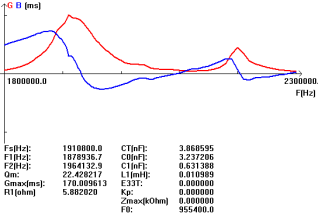

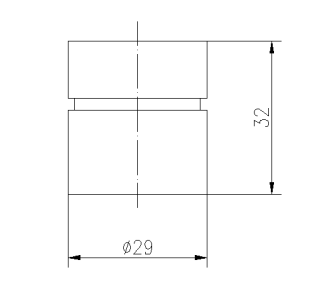

Courbe d'admission		Diagramme de structure de produit

Application de débitmètre ultrasonique:

Une construction de débitmètres ultrasoniques peut être effectuée en utilisant des transducteurs en amont et en aval, un tuyau de capteur et un réflecteur. Le principe de travail du débitmètre ultrasonique est, il utilise des ondes sonores pour résoudre la vitesse d'un liquide dans un tuyau. Il y a deux conditions dans le tuyau comme aucun débit ni flux. Dans la première condition, les fréquences des ondes ultrasoniques sont transmises dans un tuyau et ses indications du liquide sont similaires. Dans la deuxième condition, la fréquence de l'onde réfléchie est différente en raison de l'effet Doppler.
