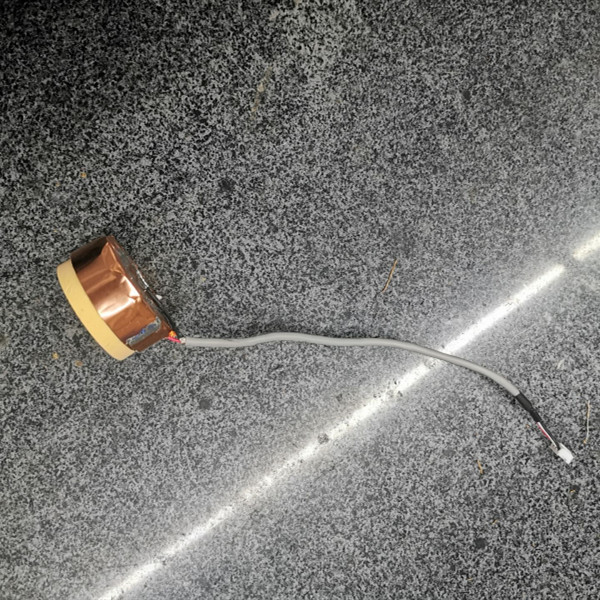

Transducteur à ultrasons 100Khz avec capteur de température pour la mesure de distance

Partager sur:

Transducteur à ultrasons 100Khz avec capteur de température pour la mesure de distance

100 kHz | 21 ° | 0,15 ～ 3M | Utilisé pour le capteur de distance à ultrasons, le capteur de niveau de liquide à ultrasons, le chercheur de gamme à ultrasons, le capteur à ultrasons pour les objets de détection sans contact, etc.

À propos du transducteur à distance ultrasonique, nous pouvons offrir 14 kHz 22 kHz 40KHz 50KHz 75KHz 80KHz 125KHz 200KHz 300KHz 400KHz comme pour la fréquence résonante,
Nous pouvons également accorder la personnalisation.

État de disponibilité:

Quantité:



enquête Ajouter au panier

Modèle:
PHA-100-03H
Marque de produit:
Piezohannas
code produit:
PHA-100-03H

Description du produit

Transducteur à ultrasons à 100 kHz avec capteur de température pour la mesure de la distance

Introduction:

Le capteur à ultrasons a les fonctions de l'émetteur et du récepteur. C'est un type à longue portée, peut généralement être utilisé pour le chercheur à ultrasons, le capteur à ultrasons pour les objets de détection sans contact, le capteur de distance à ultrasons, le capteur de niveau de liquide à ultrasons, etc. Si vous avez des questions pour d'autres applications, veuillez nous contacter pour plus de détails.

Paramètres techniques:

Articles	Paramètres techniques		Image
Nom	Transducteur à ultrasons à 100 kHz
Modèle	PHA-100-03h
La fréquence	100KHz ±5%
Distance de détection	0.15～3m
Le minimum LMEDANCE parallèle	350Ω ± 20％
Capacitance	950pf ± 20％@ 1khz
Sensibilité	sans charge Tension de conduite：300VPP，Distance：03m， Écho amplitude：80mv
en fonctionnement Tension	De pointe Tension＜800VPP
en fonctionnement Température	-40～+ 80 ℃
Pression	≤3Kilos ou 0,3 MPA
Angle	(Largeur de faisceau) Largeur du faisceau de demi-puissance @ -3db:9° ± 2， Angle aigu:21° ± 4
Logement Matériel	Pom
Usage	Voir le diagramme de structure
Installation Dimension	IP68
Niveau de protection	17g ± 5％（Longueur：20 cm）
Lester	Intégré Interface：Rouge:transducteur+，Blanc:transducteur-, Noir: fil blindé，（capteur de température est facultatif）
Courbe d'admission		Diagramme de structure de produit

Schéma de bloc de transducteur ultrasonique :

Diagramme schématique du capteur de température:

Intégré Type Instruction du câble:

1.Censeignement de violation du transducteur: Interface (3pin, terminal 2,54 mm)

Rouge: transducteur +

Blanc: transducteur -

Noir: protéger

_Se3zwy9ueoqpokbeh (e

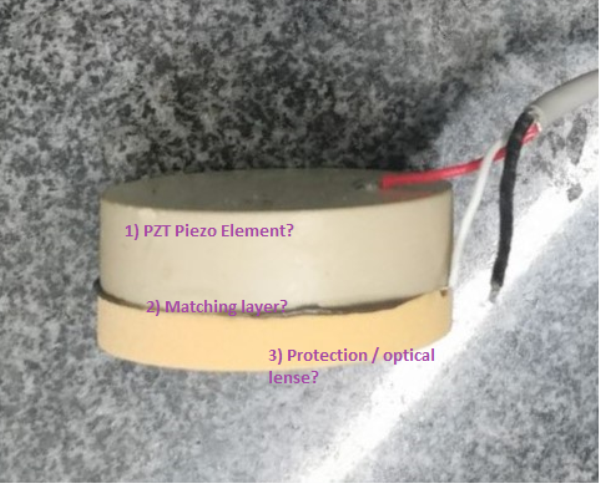

Structure interne du transducteur à ultrasons:
