Schéma de connexion du transducteur à portée ultrasonique 50KHz pour la mesure de distance

50 kHz | 12 ° | 0,3 ~ 8 m | Utilisé pour le capteur de distance à ultrasons, le capteur de niveau de liquide à ultrasons, le chercheur de gamme à ultrasons, le capteur à ultrasons pour les objets de détection sans contact, etc.

À propos du transducteur à distance à ultrasons, nous pouvons offrir 14 kHz 22KHz 40KHz 50KHz 75KHz 80KHz 125KHz 200KHz 300KHz 400KHz En ce qui concerne la fréquence de résonance, nous pouvons également accorder la personnalisation.

État de disponibilité:

Quantité:



enquête Ajouter au panier

Modèle:
PH50F0621
Marque de produit:
Piezohannas
code produit:
PH50F0621

Description du produit

Diagramme de connexion du transducteur de gamme ultrasonique à 50 kHz pour la mesure de la distance

Paramètres techniques:

Modèle	PH50F0621
Fréquence de résonance centrale (kHz)	50 kHz ± 4%
La fréquenceBande passante	4khz
Distance de détection	0,3 ~8m
Angles morts	<0,3 m
Lancez le faisceau d'angle (-3Plein de db en plein angle)	12± 2 °
Isensibilité ntegrée (0 db =200 VP-P；période：50；distance：40cm)	-60 dB min
Capacité électrostatique	1600pf ± 20%
Impédance parallèle minimale	300Ω ± 30%
Tension de travail maximale (impulsion - cycle de service de 2%)	＜800 V
Température de fonctionnement	-20 ~ 70 ℃
Température de stockage	-40 ~ 85 ℃
Niveau de protection	Ip65
Installation	Fixé de vis
Boîtier	abdos

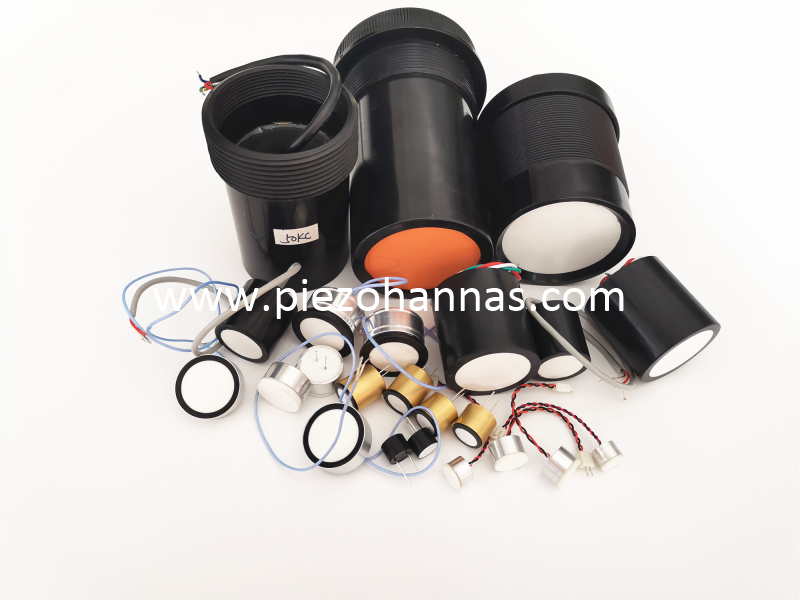

Photo:

Dimension de contour:

Courbe de résistance à la fréquence：

I} 0ce) z6s% 86n82ghltc} xx

La fréquence-Angle de phase Courbe：

1KEVR3KM3LLYB1QOI2F7S] 2

Dirréctivité Courbe：

Thermistance intégrée: MF58-10K-5% -3435

Câblage: quatre fils blindés de noyau, Fil de noyau blanc;

Bleu - Fil de terre,Jaune - Thermistance; fil à blindage

Eqq} _g @% w5fhlj1r} `(wuad

Application:

1. emplacement de position

2. Mesure de l'approche

3. Mesure de la traction

4.Ansexation des obstacles
