Le principe de travail de l'élément en céramique piézoélectrique

Dans unélément de céramique piézoCrystal, les ions positifs et négatifs sont régulièrement disposés alternativement pour former un réseau cristallin. Cela crée un moment électrique intrinsèque, une charge polarisée apparaît à la surface du cristal, et parce que le cristal est exposé à l'air, après une période de temps, la charge est neutralisée par les ions extraterrestres dans l'air qui tombe sur le piézo Le cristal, donc à la fois la charge de surface de polarisation et le moment électrique n'apparaissent pas, mais lorsque le cristal piézo subit une déformation mécanique, le réseau de cristal change. Ainsi, le moment électrique change et la valeur de charge de polarisation de surface change également. Ainsi, il y a une augmentation mesurable (augmentation ou diminution) de la charge positive ou négative à la surface. Cet incrément est l'effet piézoélectrique.

Il décrit principalement le principal mode de polarisation et de vibration du buzzer en céramique piézoélectrique, qui vous donne une compréhension complète de la structure et du principe du buzzer en céramique piézoélectrique. Le principe du buzzer de la puce en céramique piézoélectrique, certains matériaux sous l'action de la contrainte mécanique, provoquant la polarisation du déplacement relatif des centres de charge positive et négatifs internes, entraînant le phénomène des charges contraignantes opposées aux deux extrémités du matériau, appelé Effet piézoélectrique. Le piézocéramique ayant de telles propriétés est appelé céramique piézoélectrique, et sa densité de charge de surface est proportionnelle à la contrainte mécanique qu'elle reçoit. Inversement, lorsque ces matériaux sont soumis à un champ électrique externe, les centres de charge positive et négatifs internes sont déplacés, ce qui peut provoquer une déformation mécanique du matériau. L'ampleur de la déformation est proportionnelle à la force du champ électrique dans le processus de transformation du buzzer dans le matériau en céramique piézoélectrique. Il doit être polarisé et le matériau en céramique piézoélectrique doit être polarisé pour avoir des propriétés piézoélectriques; La polarisation consiste à orienter les domaines ferroélectriques dans la direction en céramique piézoélectrique du champ électrique sous l'action d'un champ électrique à courant direct. Le mode de vibration radiale du buzzer de la pièce en céramique piézoélectrique, le mode de vibration radiale du disque en céramique piézoélectrique est un mode de vibration couramment utilisé, et la vibration d'étirement le long de la direction radiale de la tranche est appelée mode vibration radiale.

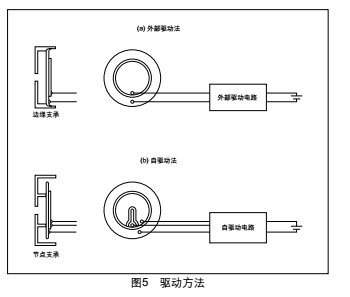

Il existe deux types dediaphragme piézo-buzzer piézoélectriqueMéthodes de conduite, à savoir la méthode de conduite externe et la méthode d'auto-conduite. Comme le montre la figure 5.

Il existe quatre types de circuits pour le buzzer de diaphragme piézo à l'aide de la méthode de conduite externe, qui sont un circuit entraîné par un signal de sortie d'oscillateur multi-fréquence instable. L'oscillation ou l'arrêt est généré par l'opération ON / OFF du signal d'entrée. c. Un circuit entraîné par un signal de sortie CMOS LSI. ré. Un diaphragme piézoélectrique connecté par un circuit intégré de cyconne électromécanique téléphonique.
