La conception du circuit frontal du capteur ultrasonique

Les capteurs de transducteur à ultrasons sont largement utilisés pour mesurer la vitesse du vent et la direction du vent. La conception du circuit frontal est directement liée aux performances du système. Afin d'obtenir un effet de conduite stable, le circuit de conduite adopte une méthode de conduite basse tension. Afin de recevoir des signaux ultrasoniques stables et précis, un circuit de réception et de traitement du signal est conçu pour effectuer en réceptant le traitement de limitation anti-interférence, la pré-amplification, le filtrage passe-bande, l'amplification automatique du gain et la comparaison de tension, en comparant l'ultrasonic reçu tension alternative. Le signal est converti en un signal numérique qui peut être utilisé directement. Les résultats expérimentaux vérifient que la conception de chaque module de circuit répond aux exigences du système du transducteur de profondeur à ultrasons.

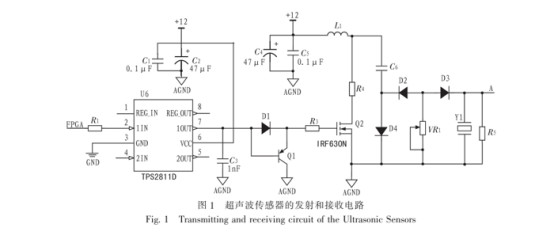

1 Circuit de transmission et de réception du capteur à ultrasons

Il montre le circuit de transmission et de réception du transducteur de niveau ultrasonique. Le signal d'excitation du capteur à ultrasons est généré. Afin d'empêcher la tension du circuit émetteur (+ 12V) de brûler la broche, un circuit d'isolement est ajouté. De plus, compte tenu de l'entraînement du tube à effet de champ, la puce d'entraînement intégrée MOSFET est adoptée. L'utilisation de la puce TPS28IID de TI, qui non seulement joue un rôle isolément isolée mais entraîne également MOSFET, et le signal de sortie a toujours une vitesse de conversion très rapide.
