PH660
Piezohannas
PH660

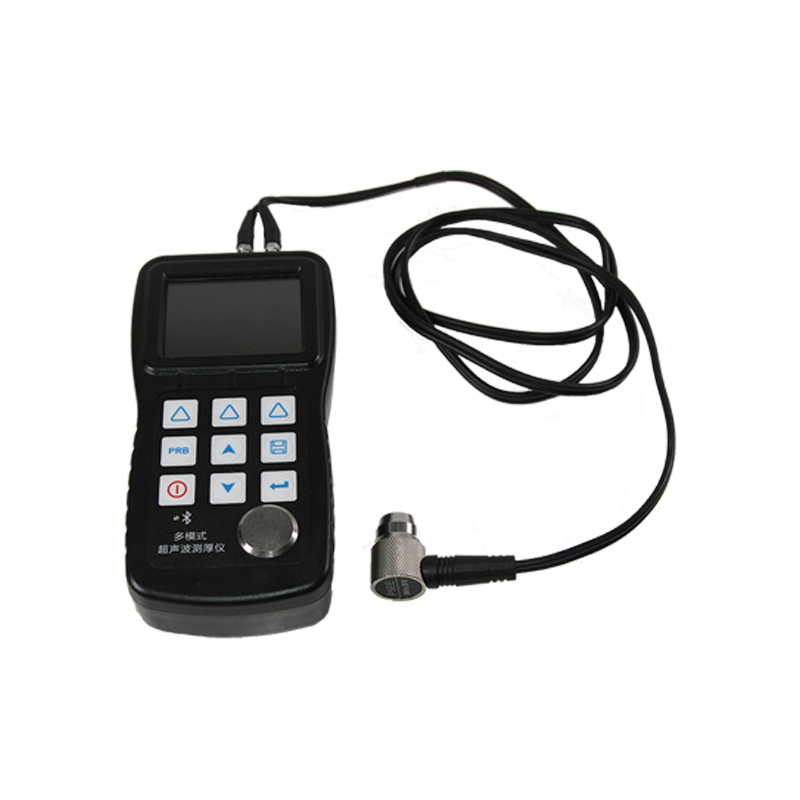

Gauge de mesure de l'épaisseur à ultrasons portable pour le caoutchouc
Aperçu:
PH660La jauge d'épaisseur à ultrasons multimode est le plus récent produit amélioré promu. Il accorde plus d'attention à l'expérience utilisateur et à l'innovation fonctionnelle. Adopté avec un écran LCD coloré de 320 * 240, il peut vous montrer un résultat de mesure clair sous une faible lumière et un environnement de soleil fort, amélioré l'expérience visuelle.Case en alliage en aluminium-magnésium scellé Design délicat, plus petit volume, une meilleure qualité sont spécialement conçus pour la défense contre le pétrole, la poussière dans le mauvais environnement SIT. Avec une fonction d'avertissement intelligente, il fera la promotion automatiquement de la plage de réglage, il est pratique pour la lecture. Il peut répondre à la demande de tests précise de la collecte de points de collecte efficace. Il prend en charge l'écran de haute précision de 0,001 et la communication Bluetooth. Avec le mode de revêtement et le mode commun, ses performances uniques de capables de tester l'épaisseur à travers le revêtement fournissent une solution efficace pour tester la pièce de surface en revêtement ou des matériaux de corrosion. Il peut mesurer directement la pièce directement sans avoir besoin de se débarrasser du revêtement de surface avant la mesure. Il est largement utilisé pour surveiller les différents pipelines et la corrosion des vaisseaux de production réduisant la corrosion dans les champs du pétrole, des produits chimiques, de la métallurgie, Construction navale, aviation, aérospatiale et ainsi de suite. Il peut également être utilisé pour effectuer une mesure précise dans diverses plaques et pièces d'usinage. Il s'agit de l'instrument de précision professionnel nécessaire pour améliorer le taux d'efficacité de production et de qualification ainsi que les coûts d'économie.
Paramètres techniques:
Spécifications techniques | Paramètres techniques
|
Plage de mesure | Soutenez deux modes de travail：Mode d'écho d'impulsion，(0,65～600) MM MODE ECHO-ECHO, (3～100) mm |
Précision | ± 0,04 mm（≤ 10 mm） ；± 0,4% H (> 10 mm)； |
Fréquence de mesure | Mesures à point unique par seconde 7 fois, 16 fois par deuxième mode de balayage. |
Affichage |
|
Résolution | 0,1 mm / 0,01 mm / 0,001 mm Switable |
Plage de vitesse du son | (1000～9999) m / s（il peut mesurer la vitesse sonore du matériau avec une épaisseur connue) |
Étalonnage | Étalonnage zéro, étalonnage à deux points, système de correction d'erreur automatique |
Modes de travail | Mesure en un seul point, mesure min / max, mesure différentielle |
Unités | Unité métrique / impériale sélectionnable |
Langues de travail | Chinois / anglaisséligible
|
Mémoire
| Mémoire pour jusqu'à 100 fichiers (jusqu'à 100 valeurs pour chaque fichier) de valeurs stockées |
Interface de Communication | Prise en charge de la communication Bluetooth et USB2.0, le programme hôte peut être mis à jour en ligne. |
Source d'énergie | Taille de deux \"aa \", piles alcalines de 1,5 volt，Le temps de fonctionnement est supérieur à 30 heures (Elbacklight Off) |
Impression de données | Vous pouvez utiliser l'imprimante thermique Bluetooth portable pour imprimer des rapports de mesure |
Économie de puissance automatique | Fonction de sommeil automatique et d'alimentation automatique pour conserver la durée de vie de la batterie |
Propriétés d'apparence | Matériel:Alliage d'aluminium-magnésium Taille: 120 mm × 67 mm × 31 mm |
Lester | 317G |
Fonctionnalités:
l Capable d'effectuer des mesures d'épaisseur sur une large gamme de matériaux, y compris les métaux（tels acier, fonte, aluminium, cuivre et ainsi de suite）, Plastique, céramique, composites, époxys, verre et autres matériaux bien conducteurs ultrasoniques.
l Case en métal scellé Design délicat, spécial conçu pour la défense contre un mauvais environnement de site, il peut anti-vibration, choc et interférence électromagnétique.
l Avec l'affichage LCD coloré HD et l'interface de fonctionnement intelligent, il peut afficher les résultats de mesure intuitivement et fournir une bonne expérience d'affichage à l'utilisateur.
l Avec deux modes de mesure d'épaisseur: mode d'impulsion et écho et modèle d'écho, il peut mesurer l'épaisseur par le revêtement sans calculer l'épaisseur du revêtement.
l Avec une grande capacité de stockage et une conception de puissance inférieure, il peut être très long au-dessus des mois.
l Attacher avec le logiciel de procédure de données USB, il peut se connecter avec PC pour l'analyse, le stockage et l'impression de Data.
l Capable pour compatible avec une variété de sondes avec une fréquence et une taille différentes.
l Avec une précision élevée et un affichage haute résolution, il peut prendre en charge la résolution d'affichage de 0,001.
l Avec l'étalonnage sonde-zéro et les fonctions d'étalonnage à deux points, il peut corriger automatiquement l'erreur système.
l Équipé d'une sonde à haute précision en cristal composite à impulsion à impulsion, il a une petite zone morte et une mesure précise.
l Avec un écran de rétroéclairage EL à haute luminosité, il est pratique pour utiliser dans un environnement lumineux sombre.
l Soutenez la communication avec l'imprimante Bluetooth sur le site, plus commodément pour une utilisation.
l Alarme automatique en dépassant la plage de mesure.
l Avec le sommeil automatique, l'arrêt automatique et d'autres fonctions de sauvegarde d'alimentation ainsi que la fonction indiquant la capacité de repos de la batterie.
l Avec le sommeil automatique, l'arrêt automatique et d'autres fonctions de sauvegarde d'alimentation ainsi que la fonction indiquant la capacité de repos de la batterie.
La jauge d'épaisseur à ultrasons numériques détermine l'épaisseur d'une pièce ou d'une structure en mesurant avec précision le temps requis pour une courte impulsion à ultrasons générée par un transducteur pour voyager à travers l'épaisseur du matériau, réfléchir de l'arrière ou de la surface intérieure, et être renvoyé à la transducteur. Le temps de transit bidirectionnel mesuré est divisé par deux pour tenir compte du chemin de déplacement vers le bas, puis multiplié par la vitesse du son dans le matériau. Le résultat est exprimé dans la relation bien connue.
Where：
H－Épaisseur de la pièce d'essai.
v－Sound Velocity dans le matériau.
t－Le temps de transit aller-retour mesuré.
Pour s'assurer que la sonde fonctionne correctement, il doit utiliser le couplant pour isoler l'air entre la surface de la sonde et la surface mesurée de la pièce. Le liquide utilisé pour le couplage entre la sonde et la pièce est appelé couplant.
Sélection du transducteur:
Modèle | Freq | Diamètre | Plage de mesure | Limite inférieure | La description |
N05 | 5 MHz | 10 mm | 1,0 mm～600 mm (en acier) | Φ20 mm × 3,0 mm | Mesure normale |
N05 / 90 ° | 5 MHz | 10 mm | 1,0 mm～600 mm (en acier) | Φ20 mm × 3,0 mm | Mesure normale |
N07 | 7MHz | 6MM | 1,0 mm～600 mm (en acier) | Φ15 mm × 2,0 mm | Pour la paroi de tuyau mince ou une petite courbure mesure de la paroi du tuyau |
Ht5 | 5 MHz | 12MM | 1,0 mm～600 mm (en acier) | 30 mm | Pour Température élevée (inférieur than300 ℃) Mesure |
N02 | 2.5MHz | 14MM | 1,0 mm～600 mm (en acier) | 20 mm | Pour épais, très atténuant ou hautement Matériaux de diffusion |
P5EE | 5 MHz | 10 mm | Echo d'impulsion: 2,0 mm-600 mm (en acier) Echo-Echo: 3,0 mm-100 mm (en acier) | Φ20 mm × 3,0 mm | Test d'épaisseur de revêtement au creux |
Configuration:
Non. | Taper | Qté | Remarques | |
Standard Configuration | 1 | Principalcorps | 1 | |
2 | Sonde p5ee (5 MHz) | 1 | ||
3 | Sonde n07 (7MHz) | 1 | ||
4 | Couplant | 1 | ||
5 | InstrumentcASE | 1 | ||
6 | Manuel d'utilisation | 1 | ||
7 | Pile alcaline | 2 | ||
8 | cable USB | 1 | ||
9 | Logiciel Datapro | 1 | ||
Optionnel Configuration | 1 | Sonde ht5 (5MHz) | 1 | |
2 | Couplant à haute température GW-III (500) | 1 | ||
