Ph242A
Piezohannas

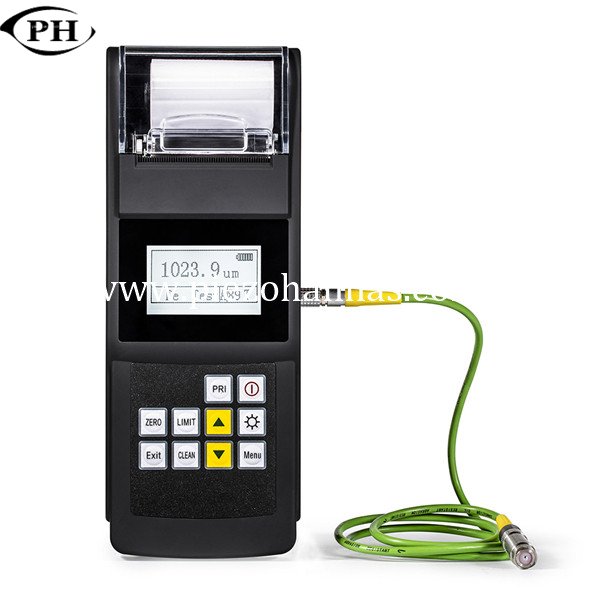

PH242a
Épaisseur de revêtement à ultrasons sans contact-moindre sous l'eau pour l'acier
Traits:
Logiciel pour PC connexion et analyse des données.
Sheel en métal de haute qualité.
Avec back-light.
Fonction & Caractéristique:
Stabilité élevée et précision.
Logiciel pour PC Rapports de mesure de la transmission, d'analyse et d'impression des données.
Avec intégré thermique imprimante. Largeur papier d'imprimante: 56,5 ± 0,5 mm.
Li-ion rechargeable Batterie, disponible pour 10 heures travailler en continu.
Matériaux de mesure:
MagnétiqueIalimentation (Fe): Mesurer l'épaisseur deRevêtement non magnétique sur le magnétique substrat métallique, comme l'aluminium, le chrome, le cuivre, le zinc, En caoutchouc, peinture sur la base de l'acier, du fer, de l'alliage et de l'acier magnétique.
TourbillonCurrent (Nfe): Mesurer l'épaisseur deRevêtement non conducteur sur substrat métallique non magnétique, comme le caoutchouc, le plastique, la peinture, l'oxyde sur la base de l'aluminium, du cuivre, du zinc, de l'étain.
Spécifications techniques:
Modèle | Ph242A |
Mesure principe | Induction magnétique(Fe)ou courant de bouton ( Nfe) |
Plage de mesure (µm) | 0 ~ 1250 μm |
Précision | ± [（1 ~2%) H + 1] μm Hfaire référence àl'épaisseur de test |
Le minimum Résolution (µm) | 0,1 μm |
Courbure min de la zone min (mm) | Convex1.5 Concave9 |
Diamètre de la zone min (mm) | Φ7 |
Épaisseur critique du substrat (mm) | 0.5 |
Température de fonctionnement | 0℃ ~ 40 ℃ |
Champ magnétique | Pas d'environnement de champ magnétique fort |
Mémoire | 500groupesdonnées mesurées |
Dimensions | 230 × 86 × 46MM |
Lester | 400g |
Imprimante | Imprimante thermique à grande vitesse intégrée |
Source de courant | RincontournableLi-ion la batterie |

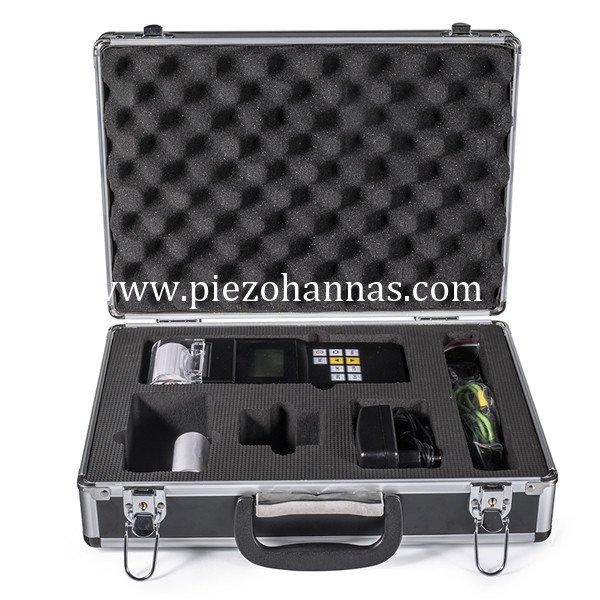

Standard configuration | Unité principale,5 spécimens (48.5mm、99.8mm、249mm、513mm 1024mm),Charger, papier pour imprimante, sonde FE ou NFE &substrat |
Accessoires optionnels | Sondes，Sparticuliers，Papier pour imprimante |
Application de test non destructrice:
Le domaine des tests non destructifs (NDT) est un domaine très large et interdisciplinaire qui joue un rôle essentiel en garantissant que les composants et systèmes structurels remplissent leur fonction de manière fiable et rentable. Les techniciens et les ingénieurs du NDT définissent et mettent en œuvre des tests qui localisent et caractérisent les conditions des matériaux et les défauts qui pourraient autrement provoquer une écrasement des avions, des réacteurs à échouer, des trains à dérailler, des pipelines à éclater et une variété d'événements moins visibles mais tout aussi troublants. Ces tests sont effectués d'une manière qui n'affecte pas l'utilisation future de l'objet ou du matériel. En d'autres termes, NDT permet d'inscrire et de mesurer les pièces et les matériaux sans les endommager. Parce qu'il permet l'inspection sans interférer avec l'utilisation finale d'un produit, NDT fournit un excellent équilibre entre le contrôle de la qualité et la rentabilité. D'une manière générale, NDT s'applique aux inspections industrielles.

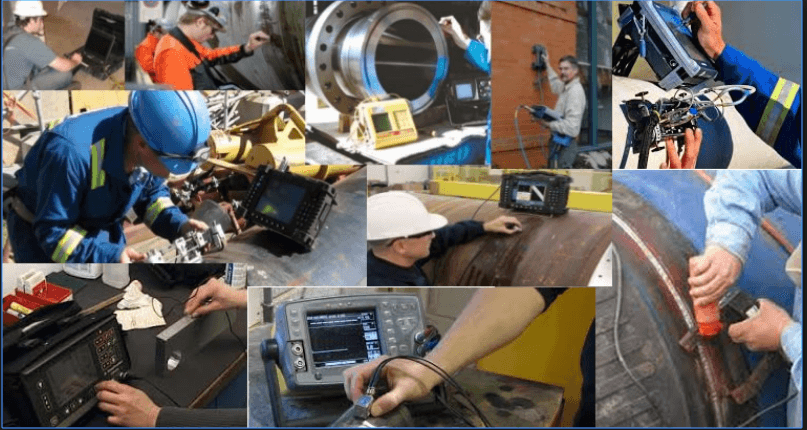

Image d'application:
