Épaisseur ultrasonique portable Gauge sous l'eau pour les tuyaux
Aperçu:

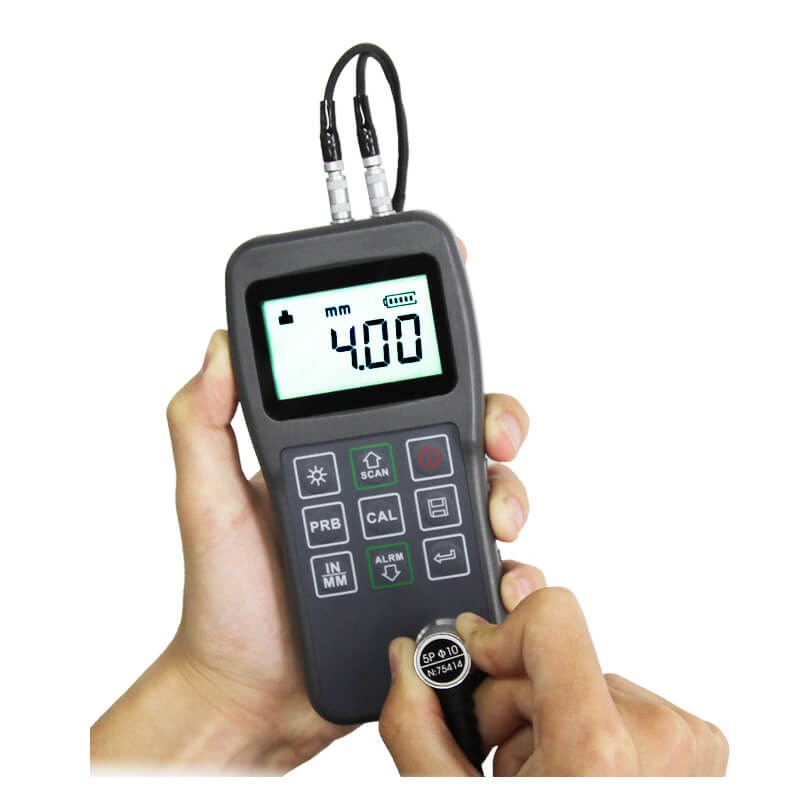

Le MODel Ph160 Is une jauge d'épaisseur à ultrasons numérique. Sur la base du principe du principe à ultrasons, l'instrument est capable de mesurer l'épaisseur de divers matériaux, tels que le métal, le plastique, la céramique, le verre et de nombreux autres bons conducteurs ultrasoniques. Il de toutes sortes de matériaux. Par rapport aux méthodes de mesure traditionnelles, les avantages de la jauge d'épaisseur à ultrasons sont exposés à un côté de la pièce pour terminer la mesure. Ses performances de test non destructeurs uniques fournissent la solution parfaite pour les tests d'épaisseur de tuyaux fermés, de conteneurs, etc. Il est largement utilisé dans le pertroleum, le produit chimique, la métallurgie, la construction navale, l'aviation, l'aérospatiale et d'autres champs en raison de la surveillance du degré d'amincissement de la corrosion de divers tuyaux et récipients sous pression. Il peut également être utilisé pour une mesure précise de la tôle et des pièces usinées.
Paramètres techniques:
Affichage | LCD de 4,5 chiffres avec rétro-éclairage EL |
Plage de mesure | (0,75～300) mm (en acier) |
Plage de vitesse du son | (1000 ~ 9999) m / s |
Résolution | 0,1 mm / 0,01 mm |
Précision | ±（0,5% d'épaisseur + 0,04）mm, dépend des matériaux et des conditions |
Unités | Unité métrique / impériale sélectionnable |
Fréquence de mesure | Quatre mesures lectures par seconde pour une mesure à un point unique et dix par seconde pour le mode scan |
Stockage | Memory pour jusqu'à 20 fichiers (jusqu'à 99 valeurs pour chaque fichier) de valeurs stockées |
Modes de mesure d'épaisseur | Mesure d'épaisseur à point unique et mesure d'épaisseur de balayage |
Source d'énergie | Taille de deux \"aa \", piles alcalines de 1,5 volt |
Temps de fonctionnement | Plus de 100 heures (rétroéclairage El) |
Communication | USB1.1 (peut communiquer avec PC) |
Dimension de contour | 150 mm × 74 mm × 32 mm |
Lester | 245g |
Fonctionnalités
l Convient pour mesurer le métal (comme l'acier, la fonte, l'aluminium, le cuivre, etc.), les plastiques, la céramique, le verre, la fibre de verre et tout autre bon conducteur ultrasonique;
l Des sondes à deux poutres droites avec différentes fréquences et tailles de cristal sont disponibles;
l Étalonnage nul, étalonnage à deux points, système de correction d'erreur automatique;
l L'épaisseur connue, la vitesse du son peut être mesurée, afin d'améliorer la précision de mesure;
l Indicateur d'état de couplage montrant l'état de couplage;
l Le rétro-éclairage EL pour une utilisation facile dans des environnements faiblement éclairés;
l L'indicateur de batterie restant peut afficher la puissance restante en temps réel;
l Fonction de sommeil automatique et d'alimentation automatique pour conserver la durée de vie de la batterie
l Petite fiabilité portable, élevée pour un environnement de fonctionnement sévère, anti-vibration, anti-socle et anti-électromagnétique.
La jauge d'épaisseur à ultrasons numériques détermine l'épaisseur d'une pièce ou d'une structure en mesurant avec précision le temps requis pour une courte impulsion à ultrasons générée par un transducteur pour voyager à travers l'épaisseur du matériau, réfléchir de l'arrière ou de la surface intérieure, et être renvoyé à la transducteur. Le temps de transit bidirectionnel mesuré est divisé par deux pour tenir compte du chemin de déplacement vers le bas, puis multiplié par la vitesse du son dans le matériau. Le résultat est exprimé dans la relation bien connue.
Where：
H－Épaisseur de la pièce d'essai.
v－Sound Velocity dans le matériau.
t－Le temps de transit aller-retour mesuré.
Pour s'assurer que la sonde fonctionne correctement, il doit utiliser le couplant pour isoler l'air entre la surface de la sonde et la surface mesurée de la pièce. Le liquide utilisé pour le couplage entre la sonde et la pièce est appelé couplant.
Sélection du transducteur:
Modèle | Freq | Diamètre | Plage de mesure | Limite inférieure | La description |
N05 | 5 MHz | 10 mm | 1,2 mm-230 mm（En acier） | Φ20 mm × 3,0 mm | Mesure normale |
N05 / 90 ° | 5 MHz | 10 mm | 1,2 mm-230 mm（En acier） | Φ20 mm × 3,0 mm | Mesure normale |
N07 | 7 MHz | 6 mm | 0,75 mm～80,0 mm（En acier） | Φ15 mm × 2,0 mm | Pour la paroi de tuyau mince ou une petite courbure mesure de la paroi du tuyau |
Ht5 | 5 MHz | 12 mm | 3.0～200 mm（En acier） | 30 mm | Pour une température élevée (inférieure à 300 ℃) Mesure. |
N02 | 2,5 MHz
| 14 mm
| 3,0 mm～300,0 mm（En acier） Moins de 40 mm (HT200) | 20 mm | Pour épais, très atténuant, ou Matériaux très diffusés |
Configuration:
Standard Configuration | Non. | Article | Quantité | Noter |
1 | Corps principal | 1 | ||
2 | Sonde: n05 | 1 | ||
3 | Couplant | 1 | ||
4 | Casse d'instruments | 1 | ||
5 | Manuel d'utilisation | 1 | ||
6 | Pile alcaline | 2 | ||
Optionnel Configuration | 1 | Sonde: N05 / 90 ° (5 MHz) | ||
2 | Sonde: n02 (2.5MHz) | |||
3 | Sonde: n07 (7MHz) | |||
4 | Sonde: HT5 (5MHz) | |||
5 | Couplant à haute température | |||
6 | Cable USB | |||
7 | Logiciel Datapro |
