PH180
Piezohannas
PH180

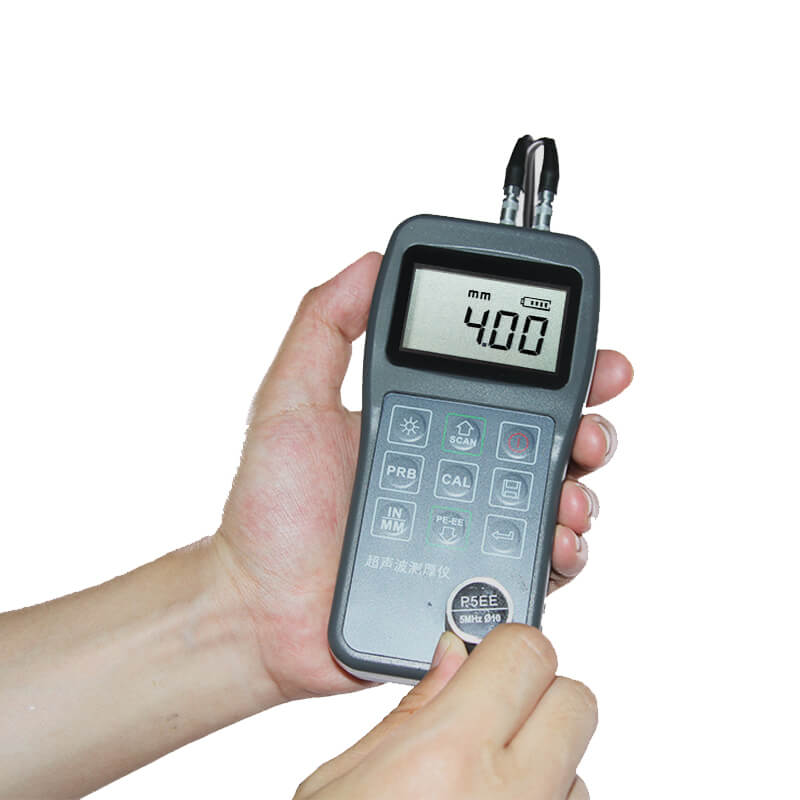

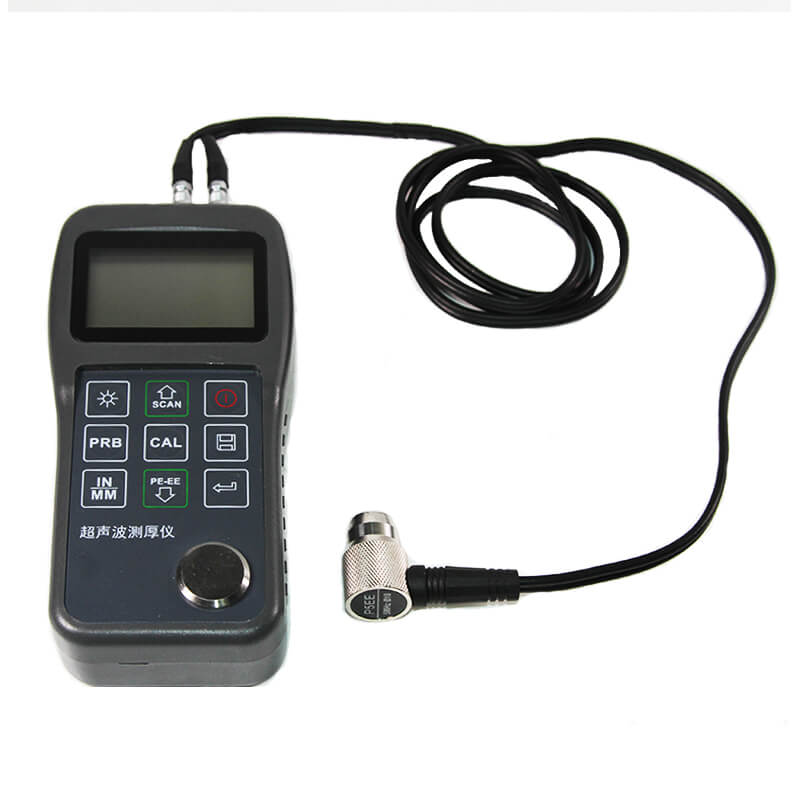

Gauge d'épaisseur à ultrasons portable avec USB pour le caoutchouc
Aperçu:
PiézohannaS PH180 Gauge d'épaisseur à ultrasons multimode, basée sur un principe de mesure ultrasonique, il peut effectuer des mesures d'épaisseur sur une large gamme de matériaux, notamment les métaux, le plastique, le verre de céramique et d'autres matériaux bien conducteurs ultrasoniques. Il est également capable de mesurer la vitesse du son de l'objet avec une épaisseur connue. Par rapport à la méthode de mesure traditionnelle, l'avantage de la jauge d'épaisseur à ultrasons est qu'il ne peut terminer la mesure que si elle entre en contact avec un côté de la pièce mesurée. Ses performances uniques de capables de tester l'épaisseur à travers le revêtement fournissent une solution efficace pour tester la pièce de surface en revêtement ou des matériaux de corrosion. Il peut tester directement la pièce directement sans avoir besoin de se débarrasser du revêtement de surface. Il est largement utilisé pour surveiller les différents pipelines des équipements de production et le degré de réduction de la corrosion des navires sous pression dans les champs de pétrole, chimique, métallurgie, construction navale, aviation, aérospatiale, etc. Il peut également être utilisé pour effectuer une mesure précise dans diverses plaques et pièces d'usinage. Il s'agit de l'instrument de précision professionnel nécessaire pour améliorer le taux d'efficacité de production et de qualification ainsi que les coûts d'économie.
Paramètres techniques:
Spécifications techniques | Paramètres techniques |
Plage de mesure | Soutenez deux modes pour la mesure d'épaisseur Mode d'écho d'impulsion: (0,65～600) mm Mode Echo-Echo: (3～30) mm |
Précision | ±0,05 mm（≤10 mm） ； ± （0,5% H + 0,01）mm (> 10 mm)；H Référez-vous à l'épaisseur de la pièce |
Fréquence de mesure | 7 fois par seconde pour une mesure à point unique, 16 fois par seconde pour la mesure du mode de balayage. |
Affichage |
|
Résolution | 0,1 mm / 0,01 mm sélectionnable |
Plage de vitesse du son | (1000～9999) m / s (capable de mesurer la vitesse du son de l'objet avec une épaisseur connue) |
Étalonnage de sonde | Étalonnage zéro point, étalonnage à deux points |
Mode de mesure d'épaisseur | Mesure en un seul point, mesure min / max, mesure différentielle |
Stockage de données | Capable pour enregistrer et gérer 20 groupes de données d'épaisseur (jusqu'à 100 valeurs pour chaque groupe) |
Unités | Unité métrique / impériale sélectionnable |
Communication | Interface USB 1.1 pour la connexion avec PC pour l'impression |
Source d'énergie | Avec deux batteries alcalines de taille \"aa \", elle peut fonctionner au-dessus de 50 heures continuOusly avec une luminosité par défaut. |
Économie automatique | Fonction de sauvegarde d'alimentation automatique |
Matériel | ABS Engineering Plastic |
Taille | 150 mm × 74 mm × 32 mm |
Lester | 245g |
Fonctionnalités
l Capable d'effectuer des mesures d'épaisseur sur une large gamme de matériaux, y compris les métaux（tels acier, fonte, aluminium, cuivre et ainsi de suite）, Plastique, céramique, composites, époxys, verre et autres matériaux bien conducteurs ultrasoniques.
l Avec deux modes de mesure d'épaisseur: mode d'impulsion-écho et modèle d'écho en écho, il peut mesurer l'épaisseur à travers le revêtement sans calculer l'épaisseur du revêtement .
l Avec une grande capacité de stockage et une conception de puissance inférieure, il peut être super plus long au-dessus des mois.
l Capable pour mesurer la vitesse sonore de l'objet avec une épaisseur connue, il peut répondre aux exigences de test d'épaisseur pour divers matériaux.
l Attacher avec un logiciel de procédure de données USB, il peut se connecter avec PC pour l'analyse, le stockage et l'impression de Data.
l Capable pour compatible avec une variété de sondes avec une fréquence et une taille différentes, il peut identifier automatiquement le type de sonde.
l Avec l'étalonnage de sonde-zéro et des fonctions d'étalonnage à deux points, il peut corriger automatiquement l'erreur système
l Équipé d'une sonde à haute précision en cristal composite à impulsion à impulsion, il a une petite zone morte et une mesure précise.
l Avec un écran de rétroéclairage EL, il est pratique d'utiliser dans un environnement lumineux sombre.
l Avec le sommeil automatique, l'arrêt automatique et d'autres fonctions de sauvegarde d'alimentation ainsi que la fonction indiquant la capacité de repos de la batterie. Conception portable intelligente à haute fiabilité, il peut anti-vibration, choc et interférence électromagnétique, adapté à un environnement de fonctionnement sévère.
La jauge d'épaisseur à ultrasons numériques détermine l'épaisseur d'une pièce ou d'une structure en mesurant avec précision le temps requis pour une courte impulsion à ultrasons générée par un transducteur pour voyager à travers l'épaisseur du matériau, réfléchir de l'arrière ou de la surface intérieure, et être renvoyé à la transducteur. Le temps de transit bidirectionnel mesuré est divisé par deux pour tenir compte du chemin de déplacement vers le bas, puis multiplié par la vitesse du son dans le matériau. Le résultat est exprimé dans la relation bien connue.
Where：
H－Épaisseur de la pièce d'essai.
v－Sound Velocity dans le matériau.
t－Le temps de transit aller-retour mesuré.
Pour s'assurer que la sonde fonctionne correctement, il doit utiliser le couplant pour isoler l'air entre la surface de la sonde et la surface mesurée de la pièce. Le liquide utilisé pour le couplage entre la sonde et la pièce est appelé couplant.
Sélection du transducteur:
Modèle | Freq | Diamètre | Plage de mesure | Limite inférieure | La description |
N05 | 5 MHz | 10 mm | 1,0 mm～600 mm (en acier) | Φ20 mm × 3,0 mm | Mesure normale |
N05 / 90 ° | 5 MHz | 10 mm | 1,0 mm～600 mm (en acier) | Φ20 mm × 3,0 mm | Mesure normale |
N07 | 7MHz | 6MM | 1,0 mm～600 mm (en acier) | Φ15 mm × 2,0 mm | Pour la paroi de tuyau mince ou une petite courbure mesure de la paroi du tuyau |
Ht5 | 5 MHz | 12MM | 1,0 mm～600 mm (en acier) | 30 mm | Pour Température élevée (inférieur than300 ℃) Mesure |
N02 | 2.5MHz | 14MM | 1,0 mm～600 mm (en acier) | 20 mm | Pour épais, très atténuant ou hautement Matériaux de diffusion |
P5EE | 5 MHz | 10 mm | Echo d'impulsion: 2,0 mm-600 mm (en acier) Echo-Echo: 3,0 mm-100 mm (en acier) | Φ20 mm × 3,0 mm | Test d'épaisseur de revêtement au creux |
Configuration:
Non. | Taper | Qté | Remarques | |
Standard Configuration | 1 | Unité principale | 1 | |
2 | Sonde d'épaisseur d'impulsion étroite (P5EE) | 1 | ||
3 | Couplant | 1 | ||
4 | Case d'instruments ABS | 1 | ||
5 | Manuel | 1 | ||
6 | Carte de garantie | 1 | ||
7 | Certificat de produit | 1 | ||
8 | \"AA \" Taille alcaline Batteries | 2 | ||
Optionnel Configuration | 1 | Sonde normale N05 / 90 ° (5 MHz) | ||
2 | Sonde normale N05 (5 MHz) | |||
3 | Sonde à haute température HT5 (5 MHz) | |||
4 | Sonde à grains grossiers N02 (2,5 MHz) | |||
5 | Micro Diamètre sonde N07 (7 MHz) | |||
6 | Couplant à haute température | |||
7 | Câble de communication USB | |||
8 | Logiciel de procédure de données |
