PH600
Piezohannas
PH600

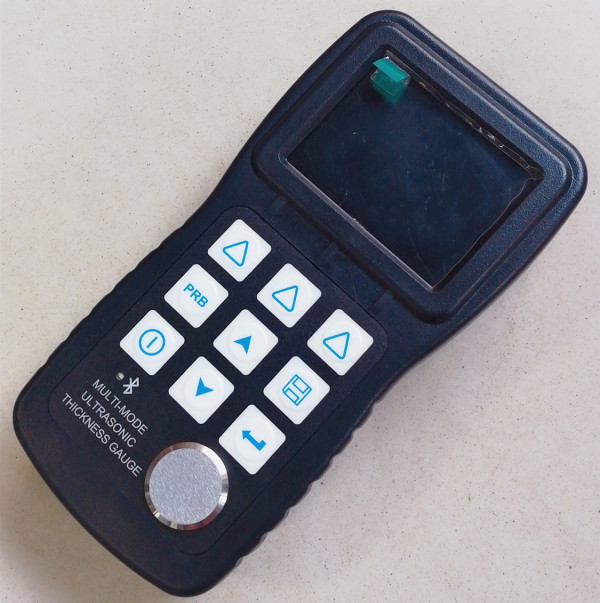

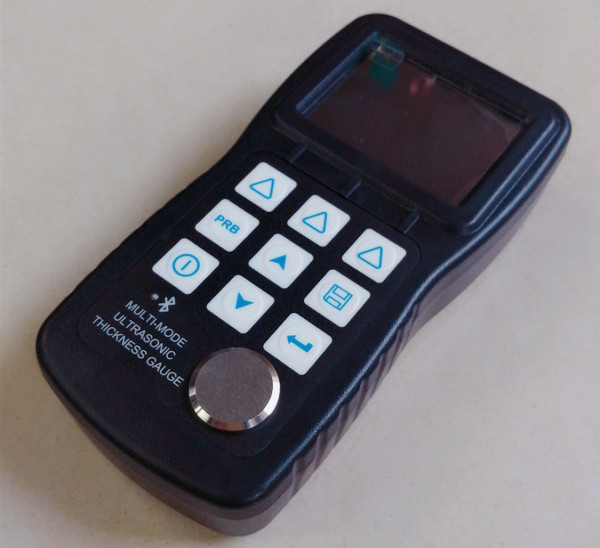

Jauge d'épaisseur à ultrasons numériques portable pour le plastique
Aperçu:
PH600 La jauge d'épaisseur à ultrasons multimode est un produit amélioré. Nous accordons plus d'attention à l'expérience utilisateur et aux fonctionnalités innovantes telles que l'expérience visuelle, la note de protection, l'alarme automatique et etc. IP65 degré de protection, peut effectivement prévenir les environnements du champ sévère de pétrole, de poussière et d'autres corrosion. Il a également une fonction de diffusion vocale, une alarme automatique., Résolution de 0,1 mm / 0,01 mm / 0,001 mm, communication Bluetooth et pénétrer le mode de revêtement et les fonctions de mode normal et etc. il peut mesurer l'épaisseur du substrat sans avoir besoin de disposer du revêtement directement . Ses performances de test non destructeurs uniques fournissent la solution parfaite pour les tests d'épaisseur de tuyaux fermés, de conteneurs, etc. Il est largement utilisé dans le pétrole, le produit chimique, la métallurgie, la construction navale, l'aviation, l'aérospatiale et d'autres champs en raison de la surveillance de l'amincissement de la corrosion de divers tuyaux et récipients sous pression. Il peut également être utilisé pour une mesure précise de la tôle et des pièces usinées. Cet instrument de précision professionnel doit améliorer l'efficacité de la production et les taux qualifiés, économie des coûts.
Paramètres techniques:
Spécifications techniques | Paramètres techniques |
Plage de mesure | Soutenez deux modes pour la mesure d'épaisseur Mode d'écho d'impulsion: (0,65～600) mm Mode Echo-Echo: (3.0～100) MM |
Précision | ± 0,04 mm（≤ 10 mm） ；± 0,4% H (> 10 mm)； |
Fréquence de mesure | Mesures à point unique par seconde 7 fois, 16 fois par deuxième mode de balayage. |
Affichage |
|
Résolution | 0,1 mm / 0,01 mm / 0,001 mm Switable |
Plage de vitesse du son | (1000～9999) m / s（il peut mesurer la vitesse sonore du matériau avec une épaisseur connue) |
Étalonnage | Étalonnage zéro, étalonnage à deux points, système de correction d'erreur automatique |
Modes de travail | Mesure en un seul point, la mesure de la valeur maximale, la mesure différentielle |
Unités | Unité métrique / impériale sélectionnable |
Langues de travail | Chinois / anglaisséligible |
Mémoire
| Mémoire pour jusqu'à 100 fichiers (jusqu'à 100 valeurs pour chaque fichier) de valeurs stockées |
Interface de Communication | Prise en charge de la communication Bluetooth et USB2.0, le programme hôte peut être mis à jour en ligne. |
Source d'énergie | Taille de deux \"aa \", piles alcalines de 1,5 volt，Le temps de fonctionnement est supérieur à 30 heures (Elbacklight Off) |
Impression de données | Vous pouvez utiliser l'imprimante thermique Bluetooth portable pour imprimer des rapports de mesure |
Économie de puissance automatique | Fonction de sommeil automatique et d'alimentation automatique pour conserver la durée de vie de la batterie |
Propriétés d'apparence | Matériau: ABS Plastic; Taille: 150 mm × 76 mm × 38 mm; |
Lester | 295g |
Fonctionnalités:
l Capable d'effectuer des mesures d'épaisseur sur une large gamme de matériaux, y compris les métaux（tels acier, fonte, aluminium, cuivre et ainsi de suite）, Plastique, céramique, composites, époxys, verre et autres matériaux bien conducteurs ultrasoniques.
l Case en métal scellé Design délicat, spécial conçu pour la défense contre un mauvais environnement de site, il peut anti-vibration, choc et interférence électromagnétique
l Avec l'affichage LCD coloré HD et l'interface de fonctionnement intelligent, il peut afficher les résultats de mesure intuitivement et offrir une bonne expérience d'affichage à l'utilisateur.
l Avec deux modes de mesure d'épaisseur: mode d'impulsion et écho et modèle d'écho, il peut mesurer l'épaisseur par le revêtement sans calculer l'épaisseur du revêtement.
l Avec une grande capacité de stockage et une conception de puissance inférieure, il peut être très long au-dessus des mois.
l Joindre Avec le logiciel de procédure de données USB, il peut se connecter avec PC pour l'analyse, le stockage et l'impression de Data.
l Capable de compatible avec une variété de sondes avec une fréquence et une taille différentes.
l Avec une précision élevée et un affichage haute résolution, il peut prendre en charge la résolution d'affichage de 0,001.
l Avec l'étalonnage sonde-zéro et les fonctions d'étalonnage à deux points, il peut corriger automatiquement l'erreur système.
l Équipé d'une sonde à haute précision en cristal composite à impulsion à impulsion, il a une petite zone morte et une mesure préciset.
l Avec un écran de rétroéclairage EL à haute luminosité, il est pratique pour utiliser dans un environnement lumineux sombre.
l Prise en charge de la communication avec l'imprimante Bluetooth sur le site, plus commodément pour une utilisation.
l Alarme automatique en dépassant la plage de mesure.
l Avec le sommeil automatique, l'arrêt automatique et d'autres fonctions de sauvegarde d'alimentation ainsi que la fonction indiquant la capacité de repos de la batterie.
La jauge d'épaisseur à ultrasons numériques détermine l'épaisseur d'une pièce ou d'une structure en mesurant avec précision le temps requis pour une courte impulsion à ultrasons générée par un transducteur pour voyager à travers l'épaisseur du matériau, réfléchir de l'arrière ou de la surface intérieure, et être renvoyé à la transducteur. Le temps de transit bidirectionnel mesuré est divisé par deux pour tenir compte du chemin de déplacement vers le bas, puis multiplié par la vitesse du son dans le matériau. Le résultat est exprimé dans la relation bien connue.
Where：
H－Épaisseur de la pièce d'essai.
v－Sound Velocity dans le matériau.
t－Le temps de transit aller-retour mesuré.
Pour s'assurer que la sonde fonctionne correctement, il doit utiliser le couplant pour isoler l'air entre la surface de la sonde et la surface mesurée de la pièce. Le liquide utilisé pour le couplage entre la sonde et la pièce est appelé couplant.
Sélection du transducteur:
Modèle | Freq | Diamètre | Plage de mesure | Limite inférieure | La description |
N05 | 5 MHz | 10 mm | 1,0 mm～600 mm (en acier) | Φ20 mm × 3,0 mm | Mesure normale |
N05 / 90 ° | 5 MHz | 10 mm | 1,0 mm～600 mm (en acier) | Φ20 mm × 3,0 mm | Mesure normale |
N07 | 7MHz | 6MM | 1,0 mm～600 mm (en acier) | Φ15 mm × 2,0 mm | Pour la paroi de tuyau mince ou une petite courbure mesure de la paroi du tuyau |
Ht5 | 5 MHz | 12MM | 1,0 mm～600 mm (en acier) | 30 mm | Pour Température élevée (inférieur than300 ℃) Mesure |
N02 | 2.5MHz | 14MM | 1,0 mm～600 mm (en acier) | 20 mm | Pour épais, très atténuant ou hautement Matériaux de diffusion |
P5EE | 5 MHz | 10 mm | Echo d'impulsion: 2,0 mm-600 mm (en acier) Echo-Echo: 3,0 mm-100 mm (en acier) | Φ20 mm × 3,0 mm | Test d'épaisseur de revêtement au creux |

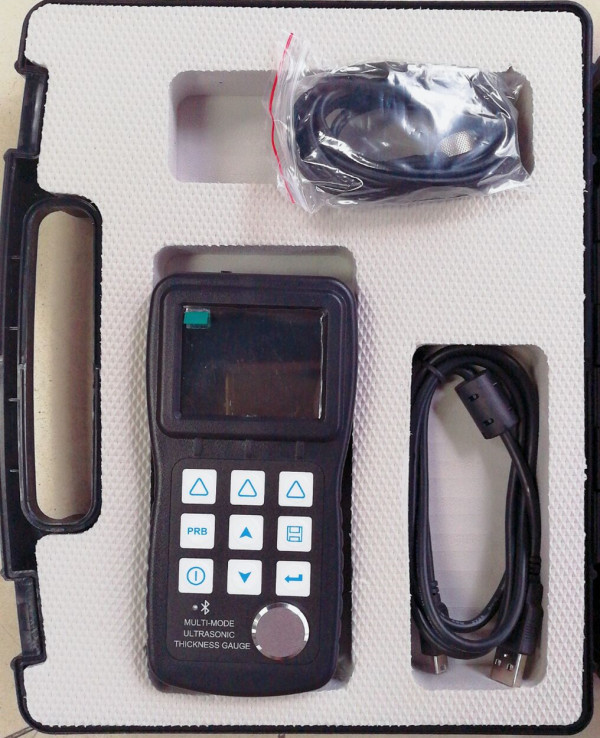

Configuration:
Non. | Taper | Qté | Remarques | |
Standard Configuration | 1 | Principalcorps | 1 | |
2 | Sonde p5ee (5 MHz) | 1 | ||
3 | Couplant | 1 | ||
4 | InstrumentcASE | 1 | ||
5 | Manuel d'utilisation | 1 | ||
6 | Pile alcaline | 2 | ||
7 | cable USB | 1 | ||
8 | Logiciel Datapro | 1 | ||
Optionnel Configuration | 1 | Sonde n05 (5 MHz) | 1 | |
2 | Sonde n07 | 1 | ||
3 | Sonde ht5 (5MHz) | 1 | ||
4 | Sonde n02 (2,5 MHz) | 1 | ||
5 | Couplant à haute température | 1 |
