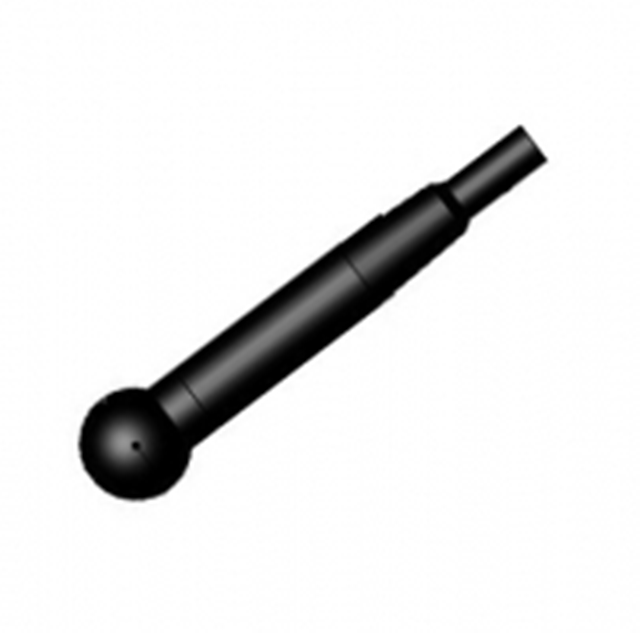

Hydrophone sphérique sous-marin pour l'acoustique sous-marine

   Hydrophone sphérique sous-marine pour acoustique sous-marine

1. L'hydrophone standard a les caractéristiques suivantes:

Bonne directionnalité. L'hydrophone n'a pas de directivité horizontalement et aucune directivité à moins de 240 ° du plan vertical. La plage de fréquences est large et peut couvrir la plupart des bandes de fréquences pour la mesure acoustique sous-marine. La surface est entièrement recouverte de caoutchouc pour améliorer la résistance à la corrosion de divers liquides. La structure est petite et l'impact sur le champ sonore est faible.

2 Les principaux indicateurs techniques des hydrophones standard:

Plage de fréquences de fonctionnement: 20 Hz ～ 150 kHz

Plage de fréquences linéaire: 20 Hz ～ 80 kHz

Sensibilité à basse fréquence: -202 dB

Directivité horizontale: ± 1,5 dB (100 kHz)

Directivité verticale: ± 2,0 dB (100 kHz, plage de 240 °)

Profondeur de travail maximale: 500 mètres

3. Diagramme de correction de la fréquence typique

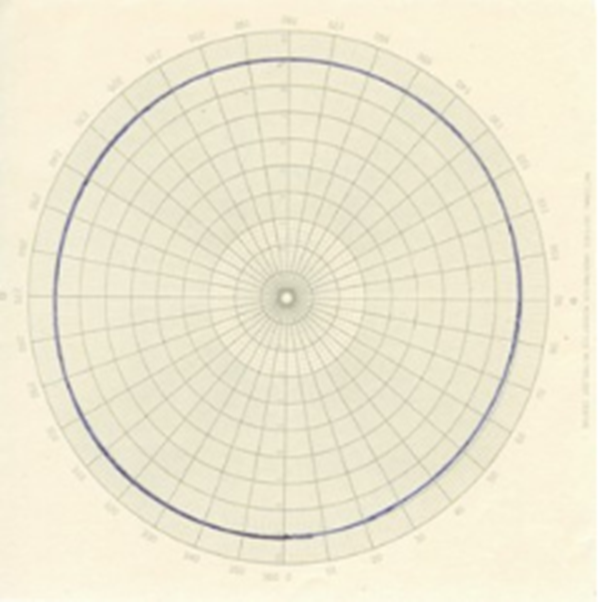

100 kHz  directivité horizontale

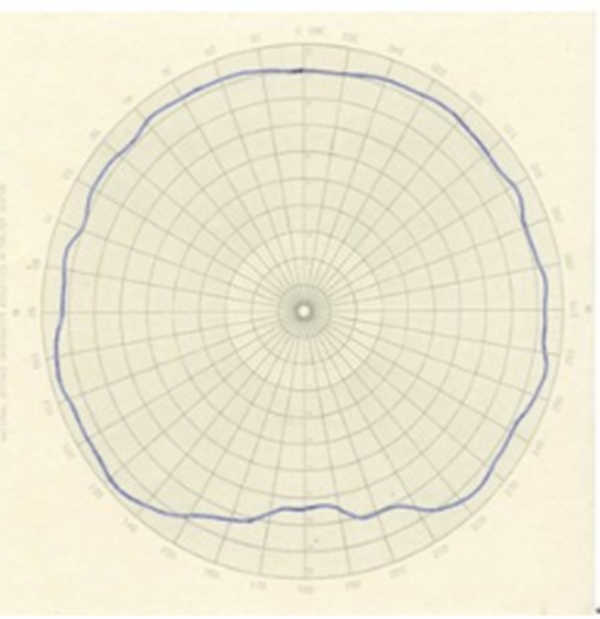

100 kHz  directivité verticale

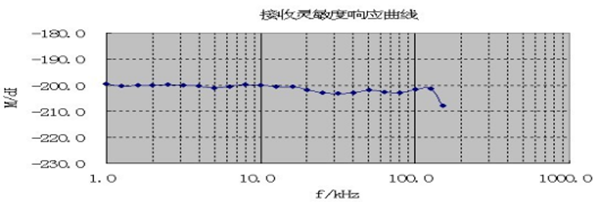

4. Courbe de sensibilité de la tension de circuit ouvert en champ libre

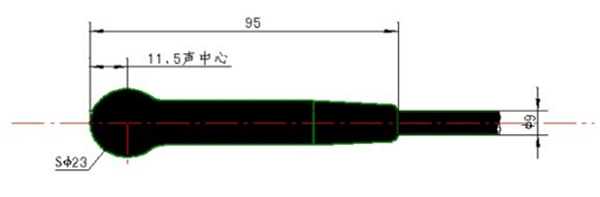

5.Les dimensions externes et la définition du fil central à la fin du câble

Définition du fil central à la fin du câble: signal de fil rouge +; Signal de fil noir -; fil de fil à blindage; La longueur standard du câble est de 15 mètres

6. Précautions d'utilisation et de stockage

1. L'hydrophone standard est un élément fragile, le gérer avec soin pendant le transport et l'utilisation, et faire attention à la protection;

2. L'hydrophone standard doit être stocké dans un endroit ventilé, sec et frais pour éviter le vieillissement en caoutchouc;
