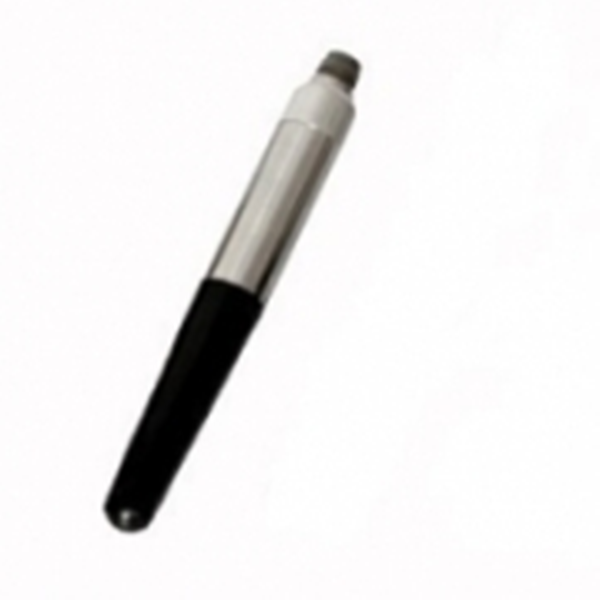

Hydrophone cylindrique transducteur personnalisé

             Hydrophone cylinique de transducteur personnalisé

1. L'hydrophone standard HSRHS-10 a les caractéristiques suivantes:

1. Bonne directionnalité. L'hydrophone n'a pas de directivité horizontalement et aucune directivité à moins de 240 ° du plan vertical.

2. La plage de fréquences est très large et elle peut être utilisée pour une mesure haute fréquence supérieure à 200 kHz.

3. Faible sensibilité, adaptée à la mesure du champ sonore de haute intensité.

2 Les principaux indicateurs techniques de l'hydrophone standard HSRHS-10:

Plage de fréquences de fonctionnement: 1 kHz ～ 200 kHz

Plage de fréquences linéaire: 1 kHz ～ 100 kHz

Sensibilité à réception basse fréquence: -210 dB

Directivité horizontale: ± 2DB (200 kHz)

Directivité verticale: ± 2,5 dB (200 kHz, plage de 240 °)

Profondeur de travail maximale: 300 mètres

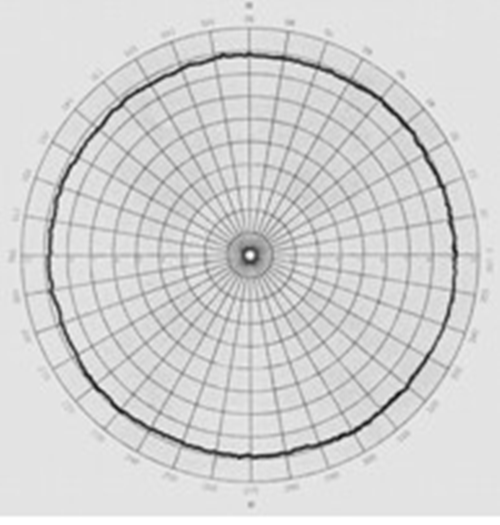

3. Diagramme de directivité de la fréquence typique

200 kHz  directivité horizontale

 200 kHz  directivité verticale

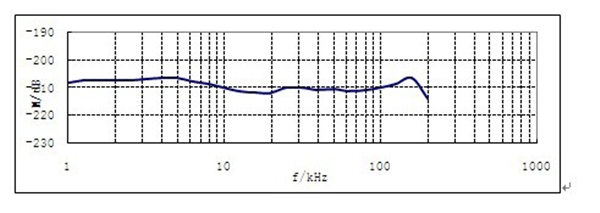

4. Courbe de sensibilité de tension de circuit ouvert en champ libre

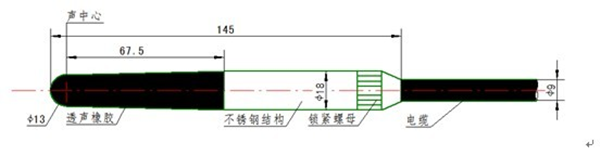

5 les dimensions externes et la définition du fil central à la fin du câble

Définition du fil central à la fin du câble: signal de fil rouge +; Signal de fil noir -; fil de fil à blindage; La longueur standard du câble est de 15 mètres

6. PRÉCAUTIONS POUR Utilisation et stockage:

1. L'élément piézoélectrique de l'hydrophone standard est un élément fragile, le gérer avec soin pendant le transport et l'utilisation, et faire attention à la protection;

2. L'hydrophone standard doit être stocké dans un endroit ventilé, sec et frais pour éviter le vieillissement en caoutchouc;
