PH14F145
Piezohannas
PH14F145
Capteur de transducteur à distance à longue distance 14 kHz pour 45 mètres
Introduction:
Le capteur à ultrasons PH14F145 a les fonctions de l'émetteur et du récepteur. C'est un type à longue portée, peut généralement être utilisé pour le chercheur à ultrasons, le capteur à ultrasons pour les objets de détection sans contact, le capteur de distance à ultrasons, le capteur de niveau de liquide à ultrasons, etc. Si vous avez des questions pour d'autres applications, veuillez nous contacter pour plus de détails.
paramètres techniques：
Modèle | PH14F145 |
Fréquence de résonance centrale (khz) | 14 kHz ± 2,0 kHz |
Bande passante | 1,5 kHz |
Distance de détection | 1,0 ~ 45m |
Angles morts | <1,0 m |
Lancez le faisceau d'angle (total -6 dB) | 15 ± 2 ° |
Sensible | -55 dB min |
Capacité électrostatique | 8000pf ± 20% |
Impédance parallèle minimale | 280Ω ± 30% |
Tension de travail maximale (impulsion - cycle de service de 2%) | 4000vp-p |
Température de fonctionnement | -20 ~ 70 ℃ |
Température de stockage | -40 ~ 85 ℃ |
Niveau de protection | IP65 |
Taille (diamètre * hauteur, mm) | φ140x235 |
Installation | Fixé de vis |
Boîtier | PVC |
Longueur de câble | 3 m (peut être personnalisé) |
Lester | 2,5 kg |
Photo:

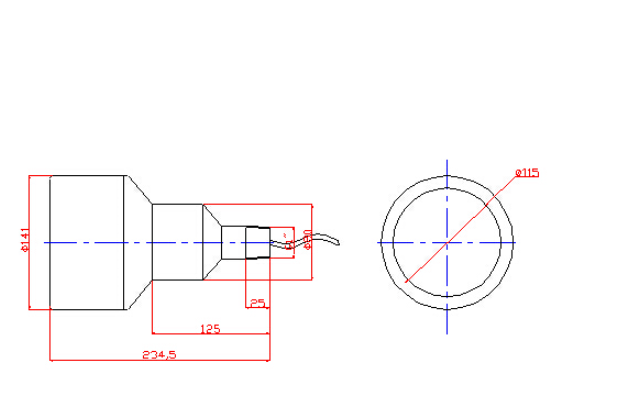

Dimension de contour:
![F169g1% 4j_wi)] ot`hz4 ({x](http://iqrorwxhnknpln5p-static.leadongcdn.com/cloud/lkBqnKjlRioSmkoqqmip/F169G1J_WI-OT-HZ4-X.png)

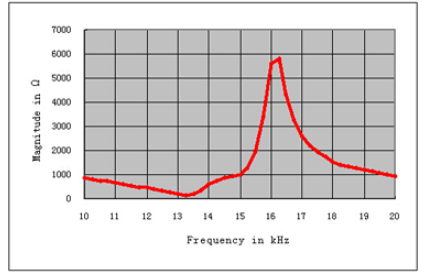

Courbe de résistance aux fréquences:

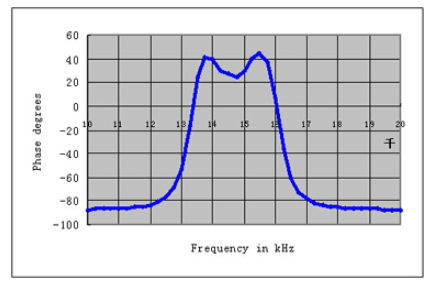

La fréquence-Angle de phase Courbe:
Test de sensibilité:
Tension de transmission: 400VP-P; Période: 50; Distance: 1,5 m
![Fs4z7vw`t [jfyt {eiq $] h @ u](http://iqrorwxhnknpln5p-static.leadongcdn.com/cloud/lmBqnKjlRioSmkqqirio/FS4Z7VW-T-JFYT-EIQ-H-U.png)

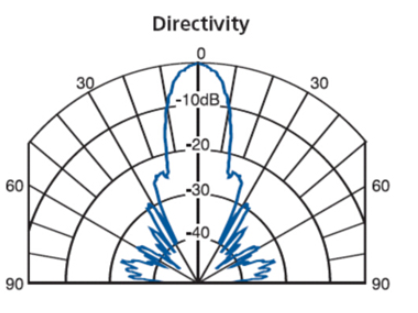

Dirréctivité Curve：
Caractéristiques des capteurs à ultrasons:
1.Petite taille et poids léger
2 Sensibilité élevée et pression sonore élevée
3 et 3Basse consommation énergétique
4Grande fiabilité
Caractéristique:
1.Sceau de semblance ferme (extérieur en PVC couvrant)
2Talentiment de filetage de commodité (G1 \")
Application:
1.Emplacement de position
2Mesure d'approche
3 et 3Mesure du trafic
4Éviter les obstacles
