Ph22F0830
Piezohannas
PH22F0830
22 kHz Distance ultrasonique Mesurer le capteur du transducteur dans l'air
Introduction:
Ph22F0830 Le capteur à ultrasons a les fonctions de l'émetteur et du récepteur. C'est un type à longue portée, peut généralement être utilisé pour le chercheur à ultrasons, le capteur à ultrasons pour les objets de détection sans contact, le capteur de distance à ultrasons, le capteur de niveau de liquide à ultrasons, etc. Si vous avez des questions pour d'autres applications, veuillez nous contacter pour plus de détails.
Paramètres techniques:
Modèle | Ph22F0830 |
Fréquence de résonance centrale (kHz) | 22 kHz ± 2,0 kHz |
Bande passante | 2,0 kHz |
Distance de détection | 06~ 30m |
Angles morts | <0,8 m |
Lancez le faisceau d'angle (total -6 dB) | 15 ± 2 ° |
Sensible | -60 dB min |
Capacité électrostatique | 5000pf ± 20% |
Impédance parallèle minimale | 300Ω ± 30% |
Tension de travail maximale (impulsion - cycle de service de 2%) | 4000VP-P |
Température de fonctionnement | -20 ~ 70 ℃ |
Température de stockage | -40 ~ 85 ℃ |
Niveau de protection | Ip68 |
Taille (diamètre * hauteur, mm) | φ105x175 |
Installation | Fixé de vis |
Boîtier | PVC + F4 |
Longueur de câble | 3 m (peut être personnalisé) |
Lester | 2,5 kg |
Photo:
Dimension de contour:

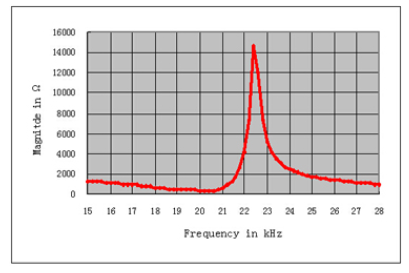

Courbe de résistance à la fréquence：
La fréquence-Angle de phase Courbe：

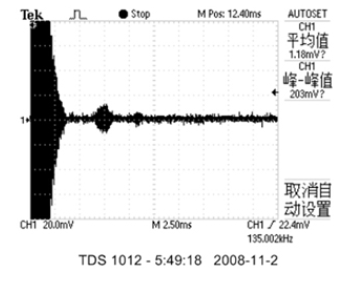

Test de sensibilité:
Tension de transmission:200VP-P; période:10; Distance: 1m
Dirréctivité Courbe：
Caractéristiques des capteurs à ultrasons:
1. Taille et poids léger
2 Sensibilité élevée et pression sonore élevée
3. Consommation d'énergie
4. Fiabilité élevée
Caractéristique:
Emballage solide (coque en alliage ABS ou en aluminium)
Application:
localisation
Mesure de flux
Mesure d'approche
mesure du trafic
obstruction échappée
Robot
