PH125F023
Piezohannas
PH125F023
Capteur transducteur ultrasonique à faible coût pour capteur de niveau
Introduction:
PH125F023 Le capteur à ultrasons a les fonctions de l'émetteur et du récepteur. C'est un type à longue portée, peut généralement être utilisé pour le chercheur à ultrasons, le capteur à ultrasons pour les objets de détection sans contact, le capteur de distance à ultrasons, le capteur de niveau de liquide à ultrasons, etc. Si vous avez des questions pour d'autres applications, veuillez nous contacter pour plus de détails.
paramètres techniques：
Modèle | PH125F023 |
Fréquence centrale (kHz) | 125 kHz |
Bande passante | ± 4% |
Plage de mesures | 0,20-3M |
Zone aveugle | <0,20m |
Angle de faisceau (-3db) | 14 ± 2 ° |
Capacité statique | 1000pf ± 200pf |
Impédance parallèle minimale | 300Ω ± 30% |
Tension de fonctionnement maximale (Duty de pouls Ratio de cycle 2%) | <800V |
Température de fonctionnement | -20 ~ 80 ℃ |
Défendre la classe | IP65 |
Dimension (Diamètre * Hauteur mm) | φ25 × 25 |
installation | Cercle fixe |
Matériau de coquille | abdos ou coquille en alliage en aluminium |
Longueur de câble | 2m (selon l'exigence de l'utilisateur) |
Lester | 20g |

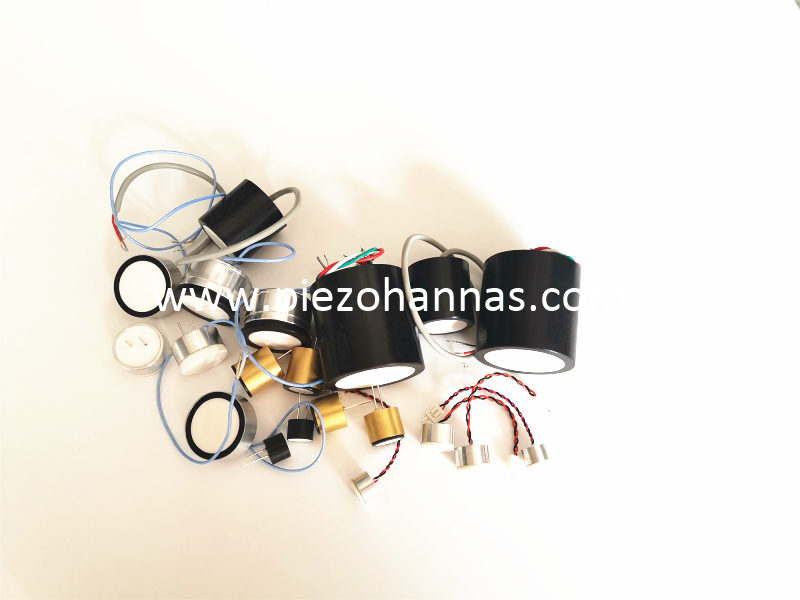

Photo:
Dimension de contour:
![J48 {585G5}% tmi9jm] pi] l.png](http://iqrorwxhnknpln5p-static.leadongcdn.com/cloud/ilBqnKjlRikSkrpqpjio/J48G5-TMI9.png "J48{$585G5}%TMI9JM]PI]L.png")
Circuit de test:
Caractéristiques des capteurs à ultrasons:
1. Taille et poids léger
2 Sensibilité élevée et pression sonore élevée
3. Consommation d'énergie
4. Fiabilité élevée
Caractéristique:
1. Package solide (coque en alliage ABS ou en aluminium)
2.Installation rapide (m20 * 1,5 vis)
Application:
1. emplacement de position
2. Mesure de l'approche
3. Mesure de la traction
4.Ansexation des obstacles
Capteur transducteur ultrasonique à faible coût pour capteur de niveau
Introduction:
PH125F023 Le capteur à ultrasons a les fonctions de l'émetteur et du récepteur. C'est un type à longue portée, peut généralement être utilisé pour le chercheur à ultrasons, le capteur à ultrasons pour les objets de détection sans contact, le capteur de distance à ultrasons, le capteur de niveau de liquide à ultrasons, etc. Si vous avez des questions pour d'autres applications, veuillez nous contacter pour plus de détails.
paramètres techniques：
Modèle | PH125F023 |
Fréquence centrale (kHz) | 125 kHz |
Bande passante | ± 4% |
Plage de mesures | 0,20-3M |
Zone aveugle | <0,20m |
Angle de faisceau (-3db) | 14 ± 2 ° |
Capacité statique | 1000pf ± 200pf |
Impédance parallèle minimale | 300Ω ± 30% |
Tension de fonctionnement maximale (Duty de pouls Ratio de cycle 2%) | <800V |
Température de fonctionnement | -20 ~ 80 ℃ |
Défendre la classe | IP65 |
Dimension (Diamètre * Hauteur mm) | φ25 × 25 |
installation | Cercle fixe |
Matériau de coquille | abdos ou coquille en alliage en aluminium |
Longueur de câble | 2m (selon l'exigence de l'utilisateur) |
Lester | 20g |
Photo:
Dimension de contour:
Circuit de test:
Caractéristiques des capteurs à ultrasons:
1. Taille et poids léger
2 Sensibilité élevée et pression sonore élevée
3. Consommation d'énergie
4. Fiabilité élevée
Caractéristique:
1. Package solide (coque en alliage ABS ou en aluminium)
2.Installation rapide (m20 * 1,5 vis)
Application:
1. emplacement de position
2. Mesure de l'approche
3. Mesure de la traction
4.Ansexation des obstacles
