PHA-200-01N
Piezohannas
PHA-200-01N

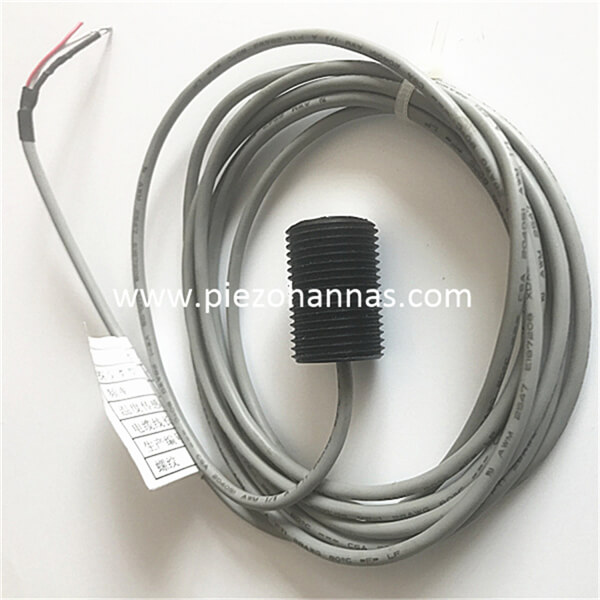

Capteur de proximité du transducteur ultrasonique de 200 kHz pour détecteur à double tôle
Image | |||
Nom | Transducteur ultrasonique (détection de papier) |
| |
Modèle | PHA-200-01N | ||
La fréquence | 200 kHz ± 6% | ||
Distance de détection | 0.10～1,5 m | ||
Le minimum Parallèle lMedance |
620Ω ± 20％ | ||
Capacitance | 870pf ± 20％@ 1khz | ||
Sensibilité | Tension de conduite：800vpp， Distance：0,3 m， Écho amplitude：30 mV | ||
en fonctionnement Tension | De pointe Tension＜1000 VPP | ||
en fonctionnement Température | -40～+ 80 ℃ | ||
Pression | ≤3 kilos ou 0,3 MPa | ||
Angle | (LWIDTH BEAM)Largeur du faisceau de demi-puissance @ -3db: 8 ° ± 2 ， Angle tranchant: 18 ° ± 4 | ||
Matériel de logement | Sous le environnement de faible acide et base faible （Pom） | ||
Usage | Capteur de détection simple et double， Capteur de distance， Comptage du capteur | ||
Installation Dimension | vis fil de discussion ：M18 * 1.5 | ||
Niveau de protection | IP68 | ||
Lester | 38g ± 5％ （longueur：2m） | ||
Instructions de câblage | Intégré Interface：Rouge:transducteur+，Jaune:transducteur-, Noir: fil blindé， （sans pour autant capteur de température) | ||
Courbe d'admission | Pdiagramme de structure de roduct | ||
|
| ||
Schéma de bloc de transducteur à distance à ultrasons :
Schéma du capteur de température schématique (Modèle: MF58_502F3470):
La industrie de l'imprimerie est affecté par l'augmentation des demandes de flexibilité, de qualité et de vitesse. Divers travaux imprimés de petites à grandes éditions nécessitent haute flexibilité et le changement de machine rapide. En même temps, les demandes de qualité augmentent.
Dans les processus de presse et de post-pression fonctionner précisément Pour minimiser les déchets de matériaux et les temps d'arrêt de la machine:
Les capteurs à ultrasons détectent doubles draps et épisses Quel que soit le matériau ou la couleur.
