PHA-200-01KC
Piezohannas
PHA-200-01KC
Capteur de direction de la vitesse du vent du transducteur ultrasonique piézoélectrique pour capteur de vent à ultrasons
Articles | Paramètres techniques | Image | |
Nom | 200 kHz transducteur à ultrasons |
| |
Modèle | PHA-200-01KC | ||
La fréquence | 200 kHz ± 5% | ||
Distance de détection | 0.10～1,5 m | ||
Le minimum LMEDANCE parallèle | 2300Ω ± 20％ | ||
370pf ± 20％@ 1khz | |||
Sensibilité | Tension de conduite: 800vpp ， Distance: 0,3 m ， Echo Amplitude: 40 mV | ||
-40～+ 80 ℃ | |||
≤3Kilos ou 0,3 MPA | |||
| (Largeur de faisceau) Largeur du faisceau de demi-puissance @ -3db: 10 ° ± 2 ， Angle tranchant: 23 ° ± 4 | ||
Logement Matériel | Pom | ||
Usage | anemorumbomètre, débitmètre de gaz | ||
fil de discussion:M12 * 1.5 | |||
Niveau de protection | IP68 | ||
Lester | 8,7 g ± 5％ （ Longueur：10 cm） | ||
Instructions de câblage | Type intégré: Connecteur: Rouge + ， White- ， Black: Fil blindé ； Le capteur de température est facultatif | ||
Courbe d'admission | Diagramme de structure de produit | ||
| | ||
Diagramme schématique du capteur de température:
Intégré Type Instruction du câble:
1.Censeignement de violation du transducteur: Interface (3pin, terminal 2,54 mm)
Rouge: transducteur +
Blanc: transducteur -
Noir: protéger
2.Les instructions du capteur de température: Interface (3pin, terminal de 2,0 mm)
Le rouge et le noir sont le câblage du capteur de température
Application du capteur de vent à ultrasons:
Un anémomètre à ultrasons est un instrument commun dans une station météorologique. Il est utilisé pour mesurer la vitesse du vent et la direction du vent. Le type d'anémomètre le plus courant utilise des capteurs mécaniques composés de trois ou quatre tasses hémisphériques montées sur des bras horizontaux sur une tige verticale. Au fur et à mesure que le vent souffle, les tasses sont poussées, ce qui fait tourner les bras à un taux proportionnel à la vitesse du vent. De plus, une palette à vent connectée à l'anémomètre peut donner les mesures de direction. Bien que les anémomètres de tasse et de palette soient très populaires en raison de leur conception très simple, ils peuvent être sensibles dans des conditions froides et humides en raison de leurs pièces rotatives mécaniques, ce qui entraîne peut-être la turbine à fonctionner pendant des conditions extrêmes. Conçus sans aucune pièce mobile, les anémomètres à ultrasons sont plus fiables, sans entretien, durables et peuvent fonctionner dans des conditions météorologiques difficiles. Dans cet article, nous passerons en revue le principe de travail de base d'un anémomètre à ultrasons et discuterons de certaines versions d'anémomètres ultrasoniques rapportés par les fabricants sur Internet.

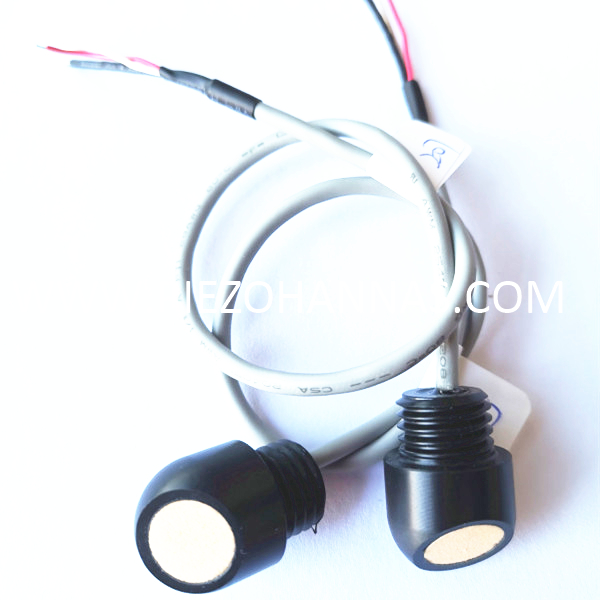

Image du produit:
