Ph-8
Piezohannas
PH-8

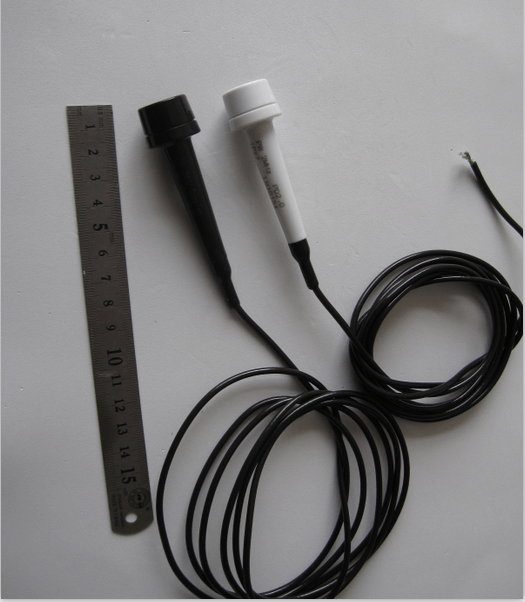

Capteur Doppler TCD Medical 8MHz pour Junction craniocervicale
Introduction:
Le dispositif de mesure du sang Doppler que nous avons développé peut équiper avec un capteur de flux sanguin de 2 MHz, 4 MHz, 8 MHz pour mesurer le débit sanguin de profondeur différent. L'interface de sortie est le port USB et l'alimentation est l'alimentation du PC standard. Il pourrait offrir une sorte de données brutes ou les données calculées comme VP; VM, VD, PI, RI, SD, HR. En outre, nous pourrions offrir la sortie sous forme de spectre Bitmap lors de la connexion directement avec votre ordinateur portable ou PC.
4MHz Craniocervical Doppler Probe:
La fréquence | 4 MHz |
Sensibilité | -10 dB |
Bande passante (-6db): | 30% |
Capacité statique: | 1300 pf |
Impédance: | 50Ω |
Niveau de protection: | IPX7 4000V（contre le terrain） |
Longueur du câble: | 2m |
Personnalisable: | Oui |
Paramètres technologiques:
Modèle | PH-2 | PH-4 | PH-8 |
Fréquence de travail | 2 MHz ± 10% | 4 MHz ± 10% | 8 MHz ± 10% |
Méthode de travail | Vague de pouls | Vague continue | Vague continue |
Capacité statique | 2900pf ± 20% | Envoyer: 1500pf ± 20% recevoir: 1500pf ± 20% | Envoyer: 500pf ± 20% recevoir: 500pf ± 20% |
sensibilité relative | > -9db | > -20 dB | > -15 dB |
Bande passante relative | ≥30% | ≥15% | ≥20% |
Mélangeur à la réception | --- | <-50 dB | <-50 dB |
Utilisation principale | Pour l'analyse du flux sanguin cérébral | Pour l'analyse du flux sanguin de l'artère carotide | Pour l'analyse superficielle du flux sanguin vasculaire |
1. Contenu et portée de l'application
Les exigences techniques stipulent les principales exigences techniques du type d'onde d'impulsion d'unité (PW) et des sondes Doppler ultrasoniques de type d'onde continu de séparation à double vague (CW), comme base d'inspection technique et d'évaluation.
2. Norme de référence:
Impulsion de l'unité ZBC41010 - Exigences techniques générales et méthodes de mesure pour les transducteurs à ultrasons d'écho.
GB6385 Équipement de diagnostic ultrasonique Exigences spécifiques à la sécurité.
3. Termes, symboles:
3.1 Fréquence de travail FO
La fréquence correspond à la valeur de crête de la courbe de réponse de fréquence du transducteur Doppler composé d'une unité ou d'une plaquette de réception de transmission, en MHz
3.2 Bande passante relative △ F / FO
Dans la courbe de réponse en fréquence mentionnée en 3,1, le rapport de la différence entre les fréquences élevées et basse FH et FL (ΔF) et FO correspondant à la chute de 6 dB sur la fréquence optimale FO:
À savoir: Δf / fo = (fh―fl) / fo╳100% unité :%
3.3 Sensibilité relative
Le nombre de décibels dans le rapport de la tension de signal VT appliquée à la tranche de transmission à la tension de sortie VR sur la tranche de réception sous la cible réfléchissante spécifiée
À savoir: mtr = 20logvr / vt unit db
(Pour un transducteur d'impulsion unitaire, le nombre de décibels dans le rapport de VT à VR sur la même plaquette)
3.4 Mélange de signal de réception d'envoi MC
Le nombre de décibels dans le rapport de la tension de signal VT appliquée à l'émetteur la tranche à la tension de sortie VR sur la plaquette de réception lorsque le transducteur est déchargé
C'est-à-dire: mc = 20logvr / vt unit db
