Application de l'amplificateur de puissance dans l'expérience de conversion en mode acousto-optique basée sur la céramique piézoélectrique

Nom de l'expérience: Conversion en mode acousto-optique Expérience basée sur la céramique piézoélectrique

Direction de la recherche: mode fibre

Contenu expérimental: utilisez un signal haute fréquence et haute tension pour conduireTransducteur de céramique piézoélectriquePour générer une conversion en mode

Objectif de test: Utilisez l'amplificateur de puissance pour amplifier la tension de conduite pour obtenir une vibration à haute efficacité de la céramique piézoélectriquetransducteur à disque piézoélectrique

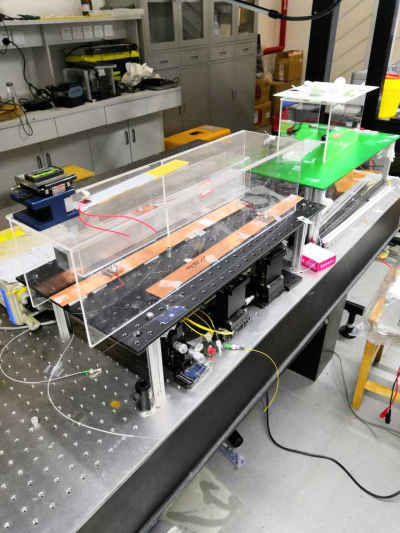

Équipement de test: céramique piézoélectrique

Procédure d'expérience:

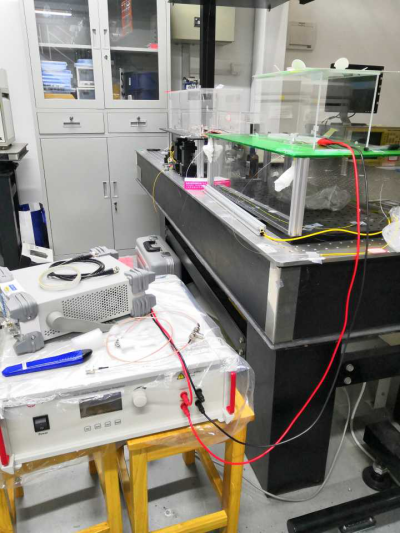

Une fois le signal sinusoïdal haute fréquence (près de 1 MHz) généré par le générateur de signal passe à travers l'amplificateur de tension haute fréquence, l'amplitude (valeur de crête à crête) est amplifiée à environ 100 volts, ce qui peut conduire le transducteur en céramique piézoélectrique pour bien vibrer et produire ce dont nous avons besoin. Vibration efficace à haute fréquence pour réaliser une expérience de conversion en mode.

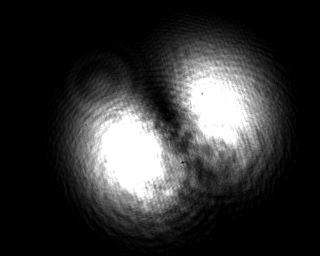

Résultats de test:

L'amplitude de la sortie de tension de signal par le générateur de signal est très faible, et la capacité de conduite de la feuille de céramique piézoélectriquedisques piézoélectriques transducteurs piézoélectriquesest faible, et son efficacité de vibration est très faible, ce qui ne peut pas répondre à la vibration à haute efficacité à haute fréquence dont nous avons besoin pour la conversion de mode. Une fois l'amplificateur de puissance haute tension ajouté, la tension de conduite est considérablement augmentée, ce qui rend la feuille de céramique piézoélectrique a une forte force de vibration, et l'effet acousto-optique généré est fort. Le résultat de l'expérience de couplage de mode est idéal.
