QDA49
QDA49
Actionneur de céramique piézoélectrique Actionneur de bande piézoélectrique pour les appareils en braille

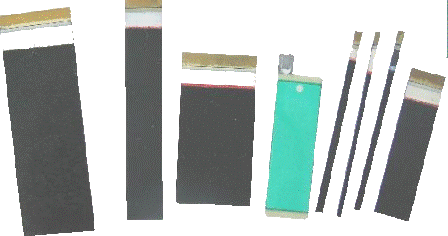

Actionneurs bimorphes
Les actionneurs bimorphes sont fabriqués à partir d'une paire d'éléments piézoélectriques en sandwich qui peuvent se développer et se contracter en longueur. Lorsqu'elle est utilisée comme capteur, la flexion fait passer un côté à la tension et l'autre en compression, et avoir une fréquence de réponse dans la plage audible permet à l'élément bimorphe d'être utilisé comme capteur sonore de haute sensibilité. Lorsqu'il est utilisé comme actionneur, une entrée électrique entraîne une force de flexion qui peut être utilisée comme élément de commutation dans une large gamme d'applications (optacon, pompes à dose, contrôle de la vanne, etc.)

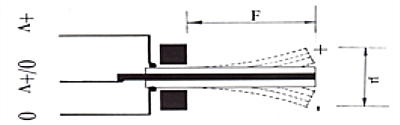

CA

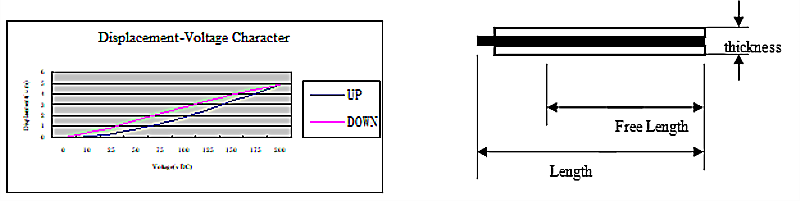

Courbe de caractère: (échantillon de référence: QDA60-20-0.6)
Modèle normal:
Modèle | Longueur | Largeur | Épaisseur | Longueur libre | Tension | Déplacement | Force |
QDA60-20-0.6 | 60 mm | 20 mm | 0,60 mm | 53 mm | 150 VDC | ≥2,6 MM | ≥0,40 N |
QDA60-10-0.6 | 60 mm | 10 mm | 0,60 mm | 53 mm | 150 VDC | ≥2,6 MM | ≥0,20 N |
QDA49-2.3-0.75 | 49 mm | 2,3 mm | 0,75 mm | 38 mm | 200 VDC | ≥1,5 MM | ≥0,10 N |
QDA45-10-0.6 | 45 mm | 10 mm | 0,60 mm | 38 mm | 150 VDC | ≥1,3 MM | ≥0,20 N |
QDA45-6.5-0.6 | 45 mm | 6,5 mm | 0,60 mm | 38 mm | 150 VDC | ≥1,3 MM | ≥0,15 N |
QDA40-20-0.6 | 40 mm | 20 mm | 0,60 mm | 33 mm | 150 VDC | ≥1,1 MM | ≥0,50 N |
QDA40-10-0.6 | 40 mm | 10 mm | 0,60 mm | 33 mm | 150 VDC | ≥1,1 MM | ≥0,18 N |
QDA35-2.5-0.6 | 35 mm | 2,5 mm | 0,60 mm | 28 mm | 150 VDC | ≥0,7 MM | ≥0,11 N |
Noter: Dimensions spéciales personnalisées.
Les articles ci-dessous peuvent être utilisés dans les appareils braille:
Taper | Longueur | Largeur | Épaisseur | Longueur libre | Tension | Déviation | Force |
(MM) | (MM) | (MM) | (MM) | (DC V) | (MM) | (MN) | |
QDA49 × 2,1 × 0,8 | 49 | 2.1 | 0.8 | 38 | 200 | ≥1,6 | ≥110 |
QDA 47,4 × 2,0 × 0,78 | 47.4 | 2 | 0.78 | 37 | 200 | ≥1,5 | ≥120 |
QDA35 × 2,5 × 0,7 | 35 | 2.5 | 0.7 | 25 | 200 | ≥1,1 | ≥160 |
QDA 36 × 2,1 × 0,7 | 36 | 2.1 | 0.7 | 25 | 200 | ≥1,1 | ≥ 140 |

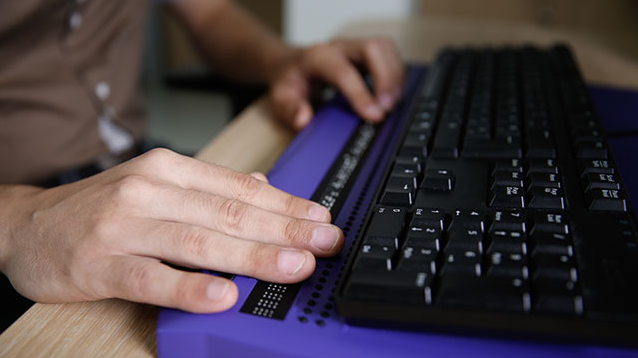

Image d'application:
