Analyse de l'application du transducteur à ultrasons dans le cylindre à air

Il est essentiel de détecter la position du piston dans le cylindre pour surveiller et contrôler avec précision diverses machines et systèmes de contrôle pneumatique sur la ligne de production vers des cylindres hydrauliques sur les excavateurs, pour déverser des pièces sur les camions. Les solutions traditionnelles modifient généralement le cylindre lui-même en ajoutant un anneau magnétique à la tige de cylindre. Installer un haut pression Capteur résistant dans la paroi du cylindre pour détecter la position d'extrémité. Les deux solutions nécessitent une modification et une réduction du cylindre.

Maintenant, vous n'avez pas besoin de modifier le cylindre lui-même pour détecter avec précision la position de piston detransducteur à distance à ultrasons. Dans le même temps, l'installation rapide et pratique et les données fiables sont également importantes quel que soit le matériau de piston, la conception et si le piston lui-même est pneumatique ou hydraulique.

La solution

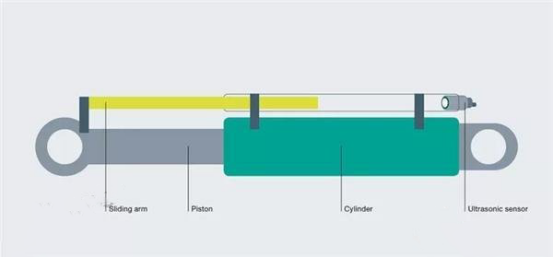

Les capteurs à ultrasons sont souvent utilisés pour détecter la position du piston. Pour cela, un tube doit être installé à côté du cylindre. Installez un bras coulissant dans le tuyau et connectez-le au piston. Installation d'uncapteur de proximité à ultrasonsà l'autre extrémité du tuyau pour détecter la distance de l'autre extrémité du bras coulissant. La tête du capteur à ultrasons et son transducteur à ultrasons s'étendent dans le pipeline. Une ouverture est fournie dans le tuyau pour permettre à l'air dans le bras coulissant d'être déchargé.

Selon la longueur du cylindre, les capteurs ultrasoniques de la série UC800-F77, M18 ou M30 peuvent être utilisés. Cette solution ne nécessite pas de modification et de redolution du cylindre lui-même, et il ne résistera pas à la pression car il est installé à l'extérieur du cylindre d'air. Les tuyaux utilisés doivent être en uniforme et exempts de coutures de soudage. Selon sa longueur, le diamètre du tuyau peut être de 30 mm à 65 mm. Les capteurs à ultrasons peuvent être facilement paramétrés au besoin.

Avantage unique

Des solutions de capteurs à ultrasons peuvent être installées dans des endroits appropriés autour du cylindre sans avoir besoin de modifier le cylindre lui-même. Il peut réaliser la détection de position des deux extrémités à travers la mesure continue de la sortie du commutateur et le mouvement du piston. Même dans des environnements extrêmement difficiles, la compensation de température intégrée dans le capteur à ultrasons assure un enregistrement de données fiable.

Caractéristiques en un coup d'œil

Détection précise de la position du piston

Ajustement simple de la limite du point de commutation ou de la valeur analogique via un logiciel d'enseignement ou de paramétrage

Performance fiable detransducteur d'air ultrasoniquen'est pas affecté par la pluie, la neige, la poussière ou le vent

Installation flexible sur le cylindre à air

Opération de capteur sans maintenance
