PHA-500F-01
Piezohannas
PHA-500F-01
Logement en alliage en titane 500 kHz Mesure du débit transducteur à ultrasons pour le débitmètre ultrasonique
Articles | Paramètres techniques | Image | |
Nom | Transducteur de 500 kHz |
| |
Modèle | PHA-500F-01 | ||
La fréquence | 500 kHz ± 25 kHz | ||
Distance de détection | 0.3～30m | ||
LMEDANCE PARALLEMENT | 220Ω ± 20％ | ||
1200pf ± 20％@ 1khz | |||
Sensibilité | Tension de conduite：24 VPP、Distance：0,3 m、 Echo Amplitude:500 mV | ||
-40～+ 80 ℃ | |||
≤3Kilos ou0,3 MPA | |||
(Largeur de faisceau) Largeur du faisceau de demi-puissance@ -3db: 7,5 ° ± 1， Angle aigu：18 ° ± 2 | |||
Matériel de logement | Alliage de titane | ||
Usage | Débitmètre ultrasonique, recherche de sous-marins | ||

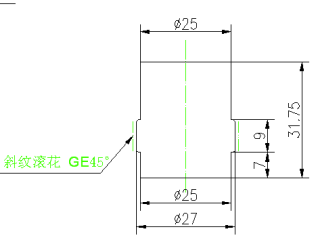

Vérification PRODUCTstructurediagramme dessous | |||
Niveau de protection | IP68 | ||
Lester | 90g ± 5％ （Longueur：1m） | ||
Instructions de câblage | Rouge:transducteur+，Blanc:transducteur-, noir: fil blindé（sans températurecapteur ）） | ||

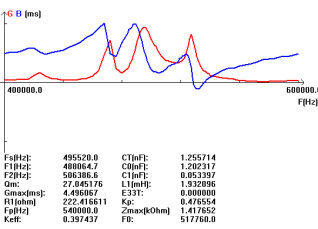

Courbe d'admission | PRODUCTStructureDiagramme | ||
|
| ||
Application de débitmètre ultrasonique:
Un débitmètre ultrasonique peut être défini comme un mètre qui est utilisé pour mesurer la vitesse du liquide avec échographie pour analyser le volume de l'écoulement liquide. Il s'agit d'un débitmètre volumétrique qui a besoin de particules de bulles ou de minutes dans l'écoulement liquide. Ces compteurs conviennent dans les applications des eaux usées, mais elles ne fonctionneront pas avec de l'eau potable / distillante. Ainsi, ce type de débitmètre est idéal pour les applications partout où la compatibilité chimique, le faible entretien et la baisse de basse pression sont nécessaires.
