PZB100028
Piezohannas
PZB100028
Éléments piézoélectriques Diaphragme Piezo pour le tweeter à ultrasons
Wuhan Piézohannas Tech.co ., Ltd est un fabricant de céramiques piézoélectriques, de transducteurs à ultrasons avec une forte force technologique. Avec un système de gestion de la qualité et un secteur de recherche et développement, nos produits sont largement utilisés dans la plupart des applications.
Spécification de l'élément piézo
一 、Configuration | ||||||

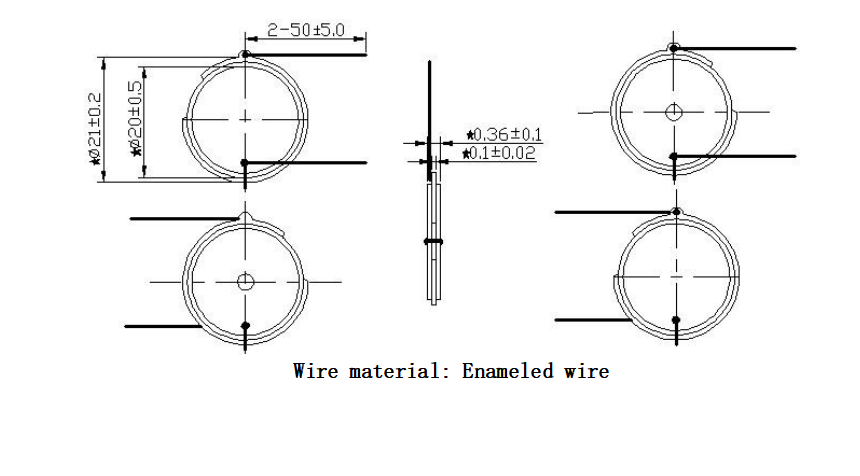

Apparence et dimension: voir le dessin | ||||||
Matériel | Piézoélectrique | |||||
Configuration | 1: plan√ 2: discal | |||||
Forme d'électrode | UN: plénitude √ B: retour d'information | |||||
Matériau métallique | B: laiton √S: inoxydable acier N: Nickel | |||||
二 ，Spécification électrique | ||||||
Fréquence de résonance (kHz) | Fs = 4.0±0.5 | |||||
Résonnant impédance (Ω) | Rr≤800 | |||||
Capacité à 120 Hz (NF) | CO = 100±30% | |||||
Conditions de test standard | Température：25±1℃Humidité：45%～75% Pression de l'air：86～106 kpa | |||||
Température de fonctionnement (℃) | -20～+60 | |||||
Température de stockage (℃) | -30～+70 | |||||
Éléments piézoélectriques Processus de soudage manuel | Soudure Paramètre | |||||
Temp. (℃) | Temps (Sec.) | Fois | ||||
Sans plomb | ★ | Electrode d'argent | 300 ± 10 | 2 secondes ou moins. | 1 ~ 2 | |
★ | plaque de métal | 320 ± 10 | 3 secondes ou moins. | 1 ~ 2 | ||
Souder Point: Diamètre Max 3,0 mm, Max élevé 1,5 mm, Soudure séquence: 1、 argent électrode 2、 plaque de métal | ||||||
Remarque: ★Représenter important paramètreAPPARENCE UNIT：MM

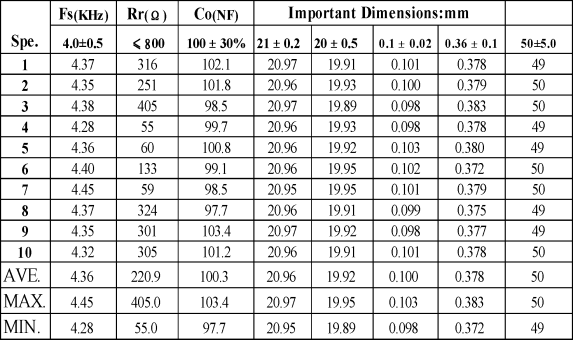

Données de spécification et de test
