PT1000K080
Piezohannas
PT1000K080
Transducteur de tube piézocéramique PZT pour les communications sous-marines
Wuhan Piézohannas Tech.co ., Ltd est un fabricant de céramiques piézoélectriques, de transducteurs à ultrasons et d'une autre deivce ultrasonique avec une force technologique forte. Avec un système de gestion de la qualité et un secteur de recherche et développement, nos produits sont largement utilisés dans la plupart des applications.
 Transducteur de tubes piézoélectriques |  tube piézoélectrique céramique |  tube piétiquecoût piézoélectrique |
Piezo Ceramics Tube Description:
Dimensions: 61,6 * 56 * 10 mm
Matériel: PZT -51
Diamètre: 5,0 - 100 mm
Épaisseur de paroi: 1 - 10 mm
Hauteur: 2,5 - 50 mm
Valeur typique des performances des matériaux \"Soft \" PZT:
\"Soft \" MATÉRIAUX PZT | Le type de matériau doux | ||||||||
Propriétés | PSNN-5 | PLIS-51 | PZT-51 | PZT-52 | PZT-53 | PZT-5H | PZT-5X | ||
Constante diélectrique | ɛtr3 | 1600 | 2000 | 2200 | 2400 | 2600 | 3200 | 4500 | |
Facteur de couplage | Kp | 0.6 | 0.62 | 0.62 | 0.63 | 0.64 | 0.68 | 0.7 | |
K31 | 0.35 | 0.35 | 0.35 | 0.35 | 0.36 | 0.38 | 0.4 | ||
K33 | 0.68 | 0.7 | 0.68 | 0.7 | 0.7 | 0.76 | 0.77 | ||
Kt | 0.5 | 0.52 | 0.5 | 0.5 | 0.5 | 0.52 | 0.53 | ||
Coefficient piézoélectrique | d31 | 10-12m / V | -170 | -197 | -186 | -204 | -227 | -275 | -300 |
d33 | 10-12m / V | 400 | 450 | 500 | 520 | 550 | 620 | 750 | |
G31 | 10-3VM / N | -12 | -11.1 | -9.6 | -9.8 | -9.9 | -9.7 | -7.5 | |
G33 | 10-3VM / N | 28 | 25.4 | 25.6 | 24.5 | 23.9 | 22 | 18.8 | |
Coefficients de fréquence | NP | 2000 | 1920 | 1980 | 1980 | 1960 | 1900 | 1960 | |
N1 | 1466 | 1407 | 1451 | 1451 | 1437 | 1393 | 1437 | ||
N3 | 1825 | 1925 | 1900 | 1900 | 1755 | 1550 | 1800 | ||
NT | 2100 | 2100 | 2150 | 2150 | 2150 | 2100 | 2200 | ||
Coefficient de conformité élastique | SE11 | 10-12m2 / n | 16.6 | 18 | 16.7 | 17 | 17.4 | 18 | 19 |
Facteur de qualité machanique | QM | 85 | 80 | 80 | 75 | 75 | 70 | 65 | |
Facteur de perte diélectrique | Tg Δ | % | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
Densité | ρ | g / cm3 | 7.5 | 7.5 | 7.6 | 7.6 | 7.6 | 7.5 | 7.5 |
Température de Curie | TC | ° C | 350 | 345 | 270 | 270 | 270 | 230 | 165 |
Module d'Young | Ye11 | <109n / m2 | 60 | 56 | 60 | 59 | 57.5 | 56 | 53 |
Rapport empoisonné | 0.36 | 0.36 | 0.36 | 0.36 | 0.36 | 0.36 | 0.39 | ||
Les caractéristiques typiques de PZT doux comprennent:
· Large gamme de fréquences en transmission et en réception (sous-audible, audible, ultrasons)
· Sortie élevée, matériau à faible entraînement
· Temps de réponse rapide et rapide
· Sensibilité élevée pour une utilisation active ou passive
· Capacité à utiliser avec des circuits d'entraînement basse tension ou haute tension
· Bon couplage mécanique et acoustique
· Grande variété de formes et de tailles qui peuvent être personnalisées pour répondre aux exigences et applications spécifiques
· Grande variété de compositions qui peuvent être sélectionnées pour répondre aux exigences et applications spécifiques
· La qualité de chaque composant PZT est assurée par un régime de test rigoureux. Des caractéristiques telles que la fréquence, la capacité, la dissipation, le couplage, le D33 et les propriétés mécaniques sont mesurées et vérifiées par rapport à nos spécifications fournies par le client.
Applications de communication sous-marine:
Les modems acoustiques sous-marins sont constitués de trois composants principaux: 1. L'indice frontal analogique composé d'un transducteur sous-marin et de pré-amplificateur et d'amplificateur correspondant pour la communication acoustique, 2. une plate-forme matérielle (microcontrôleur, processeur de signal numérique (DSP), ou porte programmable sur le terrain Array (FPGA)) pour le contrôle et le traitement du signal, et 3. Interfaces pour les capteurs océanographiques. Bien que cela ne constitue pas un transducteur idéal, il est capable de répondre à toutes les spécifications de conception en personnalisant soigneusement la conception analogique et numérique du modem. Ce transducteur personnalisé fonctionne efficacement dans quelques bandes kHz autour de 35 kHz et peut transmettre en toute sécurité au moins 50 W de puissance d'une manière omnidirectionnelle. Des tests fonctionnels préliminaires ont montré qu'il est facilement capable de transmettre et de recevoir des données sur Mission Bay (350 mètres).

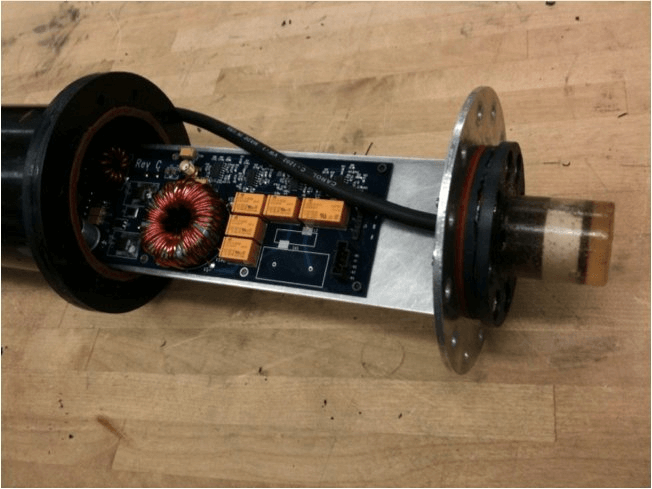

Image des communications sous-marines:
