plaque de céramique piézoélectrique utilisée pour le ramassage de la guitare

Principe expérimental
Cette expérience utilise l'effet piézoélectrique positif decéramique piézoélectrique. En utilisant la céramique piézoélectrique installée dans la boîte de résonance de guitare, les sept sons du centre C à B (y compris B) dans l'échelle principale C sont cueillis par le joueur, et le signal électrique de la céramique piézoélectrique est mesuré par un oscilloscope. La forme d'onde, et la fréquence correspondant à chaque ton est mesurée par un oscilloscope, et comparée à la fréquence d'échelle du tableau de conversion de fréquence de hauteur standard international. En analysant le degré de coïncidence et la plage d'erreurs admissible, il est jugé si la céramique piézoélectrique peut réaliser la reconnaissance des instruments communs. Le ton de la fonction de ton dans le dispositif expérimental. LaPlaques de céramique piézoLa feuille de céramique piézoélectrique est divisée en trois couches, la couche externe blanche des deux côtés est une électrode positive et la couche intermédiaire est une électrode négative. Deux des fils sont d'environ 30 cm et les deux autres sont d'environ 70 cm.

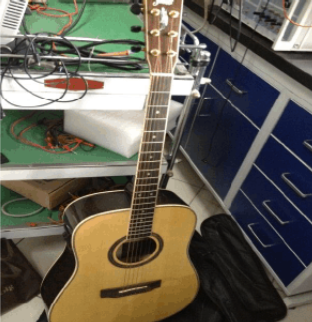

Dans cette expérience, six cordes sur la guitare acoustique sont utilisées comme source sonore des tons, et le joueur obtient les tons de différents tons en pliant les cordes. La source sonore sélectionnée a été précisément réglée pour émettre avec précision sept tons du centre C à B (y compris B) dans l'échelle principale C.

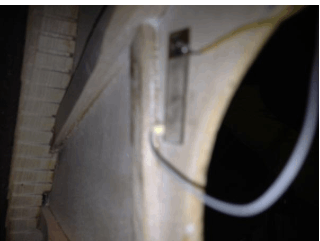

Deux fils d'environ 30 cm de longueur sont soudés aux deux pôles duPlaques de céramique piézoélectrique Transducteuret la céramique piézoélectrique est collée dans la boîte de résonance de la guitare avec la colle \"bonne frère \" pour établir un contact complet avec la boîte de résonance, en attendant un jour environ. La colle sèche. (La raison pour laquelle le son est collecté dans la boîte de résonance est que si vous souhaitez utiliser la pièce en céramique piézoélectrique pour obtenir une forme d'onde claire qui peut être utilisée pour l'analyse, le son à collecter a une certaine volume. La boîte de résonance utilise le Principe de résonance pour faire la phase sonore avec la même fréquence. superposée pour améliorer le son d'origine)

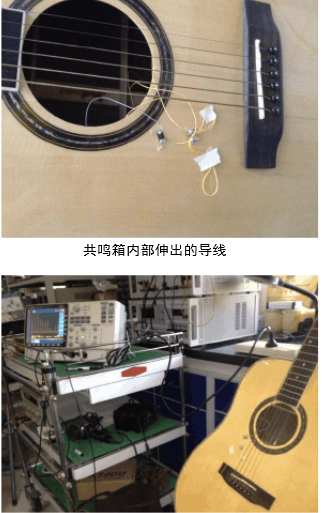

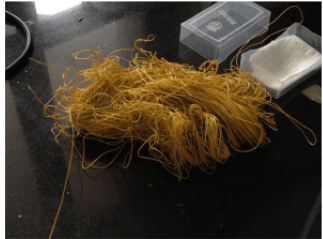

Deux fils de 30 cm sur la céramique piézoélectrique sont étendus du résonateur, respectivement soudés à une extrémité des deux petits morceaux de fer, puis les deux longs fils de 70 cm sont respectivement soudés aux autres extrémités des deux petits morceaux de fer, et se connectent L'oscilloscope. (Les deux fils internes sont connectés auPickup de plaques en céramique piézo. S'il est trop long, il s'enroulera et tombera facilement lors du transport de la guitare. Une fois qu'il tombe, il est très difficile de refaire la céramique piézoélectrique à l'intérieur de la boîte de résonance pour éviter cela. Dans cette expérience, deux longs fils sont utilisés pour étendre les deux pièces intérieures.

Acquisition de forme d'onde

Aperçu des formes d'onde d'acquisition
Cette expérience recueille la forme d'onde de signal électrique en céramique piézoélectrique affichée par l'oscilloscope lors de la lecture de l'échelle principale C (CDEFGAB) sur une chaîne. Pendant l'expérience, chaque ton est joué deux fois et l'oscilloscope est gelé immédiatement après chaque jeu. Dans le processus de collecte de la forme d'onde du signal électrique, chaque forme d'onde présente une régularité ou une périodicité, et l'observateur sélectionne un cycle pour enregistrer les données de fréquence.

Analyse de collecte de données

Les images et annotations suivantes deplaques piézoélectriques capteur piézoélectriquesont les formes d'onde acquises par l'oscilloscope lorsque la guitare joue sept des échelles principales. Chacun des tons de cette expérience a été joué trois fois, et chaque fois que le jeu était joué, deux cycles différents ont été mesurés, donc deux images de forme d'onde ont été prises pour chaque jeu. Dans cette section, chaque ton ne montre que l'image de forme d'onde jouée deux fois, une image à la fois. Chaque forme d'onde a deux lignes jaunes verticales, le début et la fin de la période sélectionnée par l'observateur. La quatrième ligne de données jaune (1 / ΔT) dans le coin supérieur droit de l'oscilloscope est la fréquence de ce cycle.
