PR1000K052
Piezohannas
PR1000K052

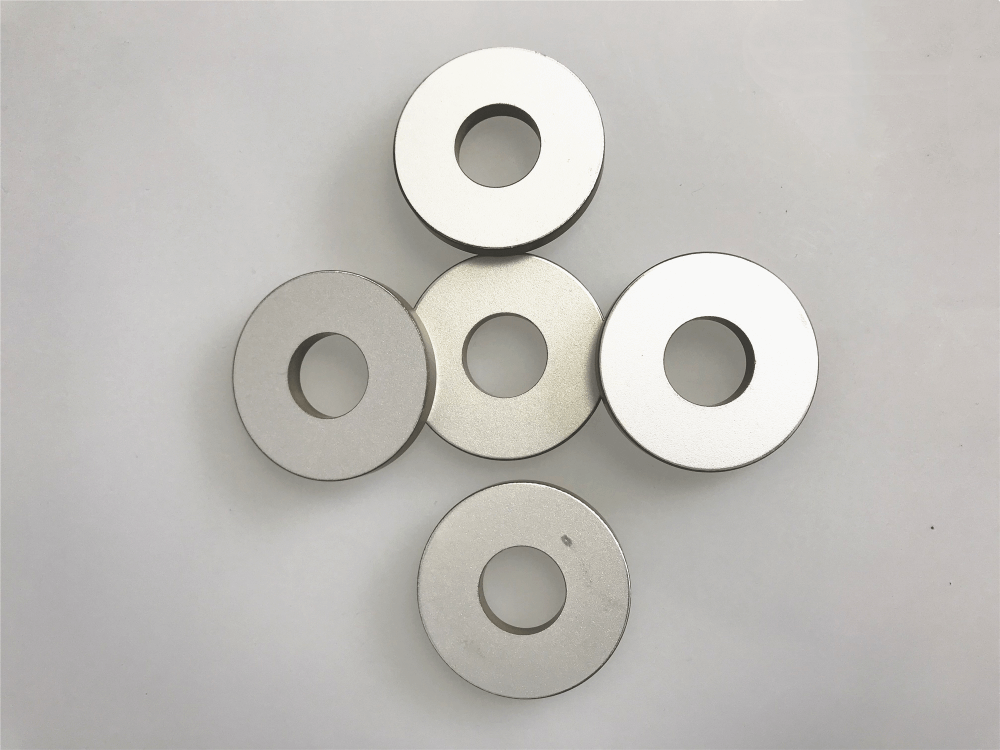

Crystal anneau piézoélectrique bon marché pour soudage textile à ultrasons
Wuhan Piezohannas Tech.co., Ltd est un fabricant de céramiques piézoélectriques, de transducteurs ultrasoniques avec une force technologique forte.
1. Description du produit
Dimension: OD60mm XID30MM x THI10MM
Matériel: Pzt4 ou pzt8
Gamme de bague en céramique piézo
Diamètre externe: 5,0 - 100 mm
Diamètre interne: (2,0 - 35 mm)
Épaisseur : (0,2 - 15 mm)
Dimension (mm) | Capacité C (PF) | Faible Champ Dissipationn TgΔ (12v) | Fort Fied Dissipation TgΔ (400v) | Radial La fréquence FR (khz) | Résonance Impédance | Épais La fréquence Ft (khz) | Couplage Module KR (%) | |
Φ10ｘΦ5ｘ2 | 240±dix% | ≤0,5% | ≤1,0% | 153±5% | ≤15 | 1020 | ≥45 | |
Φ16ｘΦ8ｘ4 | 340±dix% | ≤0,5% | ≤1,0% | 95.8±5% | ≤20 | 512 | ≥45 | |
Φ25ｘΦ10ｘ4 | 935±dix% | ≤0,5% | ≤1,0% | 65.5±5% | ≤15 | 512 | ≥45 | |
Φ30ｘΦ10ｘ5 | 1150±dix% | ≤0,5% | ≤1,0% | 58.4±5% | ≤15 | 410 | ≥45 | |
Φ32ｘΦ15ｘ5 | 1080±dix% | ≤0,5% | ≤1,0% | 49.2±5% | ≤15 | 410 | ≥45 | |
Φ35ｘΦ15ｘ5 | 1430±dix% | ≤0,5% | ≤1,0% | 45.5±5% | ≤15 | 410 | ≥45 | |
Φ38ｘΦ15ｘ5 | 1750±dix% | ≤0,5% | ≤1,0% | 43.4±5% | ≤15 | 410 | ≥46 | |
Φ40 × φ12 × 5 | 2070 ± 12.5% | ≤0.5% | ≤1,0% | 45.9 | ≤15 | ≥46 | ||
Φ40ｘΦ15ｘ5 | 1970±dix% | ≤0,5% | ≤1,0% | 42.8±5% | ≤15 | 410 | ≥45 | |
Φ40 × φ20 × 5 | 1700 ± 12,5% | ≤0,3 | ≤1,0% | 37.9 | ≤15 | ≥45 | ||
Φ40× φ17×6 | 1555 ± 12,5% | ≤0,3 | ≤1,0% | 40.5 | ≤15 | ≥45 | ||
Φ42ｘΦ15ｘ5 | 2200±dix% | ≤0,5% | ≤1,0% | 40±5% | ≤15 | 410 | ≥45 | |
Φ42ｘΦ17ｘ5 | 2110±dix% | ≤0,5% | ≤1,0% | 38.8±5% | ≤15 | 410 | ≥45 | |
Φ45ｘΦ15ｘ5 | 2580±dix% | ≤0,5% | ≤1,0% | 38.1±5% | ≤15 | 410 | ≥46 | |
Φ50ｘΦ17ｘ5 | 3160±dix% | ≤0,5% | ≤1,0% | 34.8±5% | ≤15 | 410 | ≥45 | |
Φ50ｘΦ17ｘ6 | 2430±dix% | ≤0,5% | ≤1,0% | 34.8±5% | ≤15 | 315 | ≥45 | |
Φ50 × φ20 × 6 | 2490 ± 12,5% | ≤0,3 | ≤1,0% | 33.2 | ≤15 | ≥45 | ||
Φ50 × φ27 × 6 | 2100 ± 12,5% | ≤0,3 | ≤1,0% | 29.3 | ≤15 | ≥45 | ||
Φ60 × φ30 × 10 | 1922 ± 12,5% | ≤0,3 | ≤1,0% | 25.3 | ≤15 | ≥45 | ||
4. Soudage à ultrasons APPLICATIONS:
Le soudage à ultrasons se trouve partout où les thermoplastiques sont utilisés et des exigences strictes sont imposées à la méthode de jointure. Par rapport aux autres méthodes de soudage, le soudage à ultrasons est particulièrement approprié lorsque des temps de processus rapides, associés à une bonne fiabilité du processus, sont demandés ou si aucun autre remplissage ou solvant ne doit être utilisé. Le soudage à ultrasons est également caractérisé par la qualité, la force et la reproductibilité précise des soudures. Le processus lui-même est très spécial. Selon l'application, les résultats de soudage dépendent de divers paramètres. Dans le soudage à ultrasons, les oscillations mécaniques à haute fréquence provoquent un frottement moléculaire et d'interface dans la zone de jonction. Cela crée la chaleur requise pour le soudage et le matériau est plastifié. Après l'effet de l'échographie, la stabilisation homogène de la zone d'adhésion est obtenue à la suite de brefs temps de refroidissement, tout en maintenant la pression de soudage. De plus, la géométrie des sonotrodes et l'enclume, ainsi que la forme dans la zone de soudage elle-même, affectent le résultat de soudage.
Les soudures ultrasoniques accueillent des applications très différentes dans diverses secteurs. Par exemple, dans le l'industrie automobile, ce sont principalement des composants intérieurs ou extérieurs, qui sont soudés, tandis que dans le L'industrie des emballages, l'emballage est scellé par échographie. Dans le L'industrie textile, les textiles fabriqués à partir de tissus thermoplastiques peuvent être joints à des coutures absolument serrées en fusionnant les matériaux, autres Les industries en plastique, telles que les appareils électroménagers, l'électronique et le génie électrique ou le génie médical, utilisent les avantages du soudage à ultrasons pour les applications appropriées.

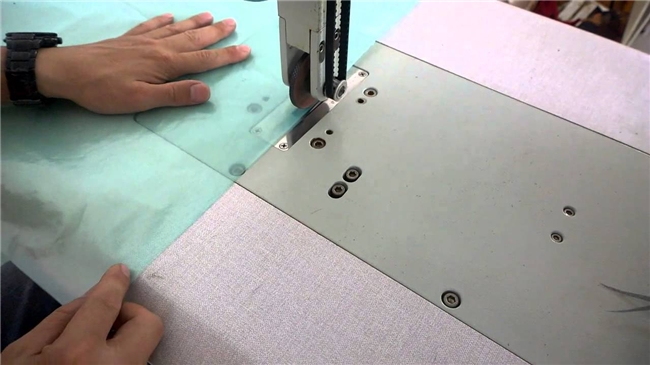

5. Image des applications:
