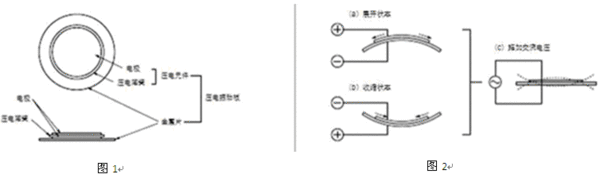

La source sonore de l'élément sonore du buzzer piézoélectrique provient principalement du diaphragme piézoélectrique. La plaque de vibration piézoélectrique est composée d'une plaque en céramique piézoélectrique sur laquelle les électrodes sont imprimées des deux côtés et une plaque métallique (laiton ou acier inoxydable, etc.). L'adhésif est utilisé pour lier la plaque vibrante piézoélectrique à la feuille métallique.
La figure montre le système d'oscillation dubimorphe en céramique piézo. Lorsqu'une tension de courant direct est appliquée entre les deux électrodes du diaphragme piézoélectrique, la déformation mécanique est causée à l'effet piézoélectrique. Pour un élément piézoélectrique ayant une distorsion de forme, sa déformation est étendue dans la direction du rayonnement.
La plaque de vibration piézoélectrique est pliée dans la direction montrée sur la figure 2 (a), et la céramique piézo-métallique est liée à la plaque de vibration piézoélectrique ne s'étire pas. Au contraire, lorsque l'élément piézoélectrique se contracte, le diaphragme piézoélectrique est plié dans la direction montrée sur la figure 2 (b). Par conséquent, lorsque la tension alternée est passée à travers l'électrode, comme le montre la figure 2 (c), la flexion illustrée sur les Fig. 2 (a) et 2 (b) sont répétés alternativement.

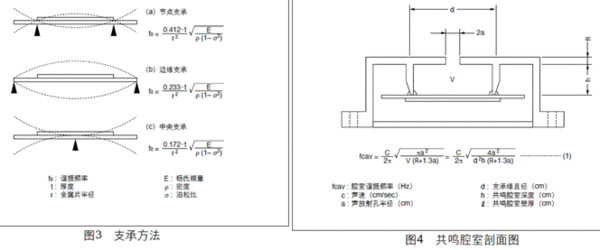

Normalement, unbourdonnement à diaphragme piézoélectriqueest installé dans la chambre de résonance pour générer une pression acoustique élevée (Fig. 4). En utilisant l'équation (1) (formule Hermholtz), la fréquence de résonance (FCAV) de la chambre de résonance de la figure 4 peut être calculée. Étant donné que le diaphragme piézoélectrique et la chambre de résonance ont des fréquences de résonance appropriées, respectivement (F0) et (FCAV), il est possible d'augmenter la pression saine à une fréquence spécifique et d'obtenir une bande passante spécifique en contrôlant les positions des deux.
