Le titanate de baryum (BATIO3) a une constante diélectrique élevée et un grand coefficient piézoélectrique (environ 50 fois celui d'un cristal de quartz). L'inconvénient est que la température de Curie est basse (120 ° C), la stabilité de la température et la résistance mécanique ne sont pas aussi bonnes que le cristal de quartz.
Le titanate de zirconate de plomb est une solution solide Pb (Zr, Ti) O3 qui est composée de PBTIO3 et PBZRO3. Par rapport au titanate de baryum, le coefficient de tube en céramique PZT est plus grand et la température de Curie est supérieure à 300 ° C. Les paramètres électromécaniques sont moins affectés par la température et la stabilité du temps est bonne. De plus, l'ajout d'un ou deux autres oligo-éléments (tels que le ruthénium, l'osmium, l'étain, le manganèse, le tungstène, etc.) au titanate de zirconium peut également obtenir des matériaux PZT avec différentes propriétés. Par conséquent, la céramique piézoélectrique titanate de zirconate de plomb est les matériaux piézoélectriques les plus utilisés dans les capteurs piézoélectriques.

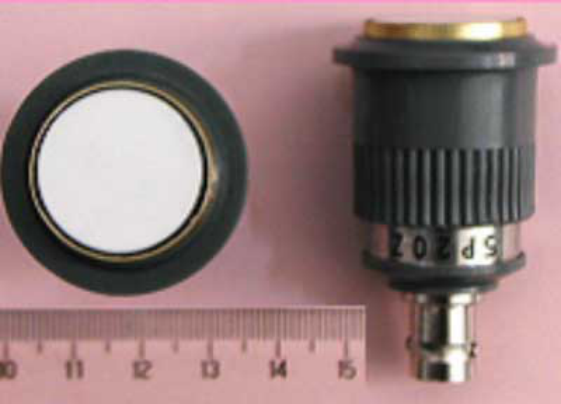

Céramique piézoélectrique sans plomb et leurs formes de transducteur
(3) polymère piézoélectrique Le polytétrafluoroéthylène (PVF2) est un film polymère avec un effet piézoélectrique fort. Le film en polymère synthétique n'a aucun effet piézoélectrique en termes de sa symétrie, mais ils ont une structure \"planaire de Sawtooth \". Un dipôle qui ne peut pas être compensé. Après étirement et étirement, les axes de la chaîne moléculaire peuvent être régulièrement disposés et des dipôles spontanément polarisés sont générés dans une direction perpendiculaire à l'axe moléculaire. Lorsqu'un champ électrique à haute tension DC est polarisé dans la direction de l'épaisseur du film, il peut s'agir d'un film polymère ayant des propriétés piézoélectriques. Ce film est flexible et facilement fabriqué dans un tranducer ultrasononique piézoélectrique de grande région. Ce type de composant résiste à l'impact, il n'est pas facilement cassé, il a une bonne stabilité et a une large bande de fréquences. Afin d'améliorer ses propriétés piézoélectriques, il est également possible d'incorporer une poudre de céramique piézoélectrique pour former un matériau composite hybride (PVF2-PZT).
(4) Matériaux semi-conducteurs piézoélectriques Comme ZnO, CDS, ZnO, CDTE, un tel dispositif sensible à la force présente les avantages d'une sensibilité élevée et d'un court temps de réponse. De plus, le ZnO est utilisé comme matériau piézoélectrique de l'oscillateur d'onde acoustique de surface, et des paramètres tels que la force et la température peuvent être mesurés.
Circuit de mesure du capteur piézoélectrique

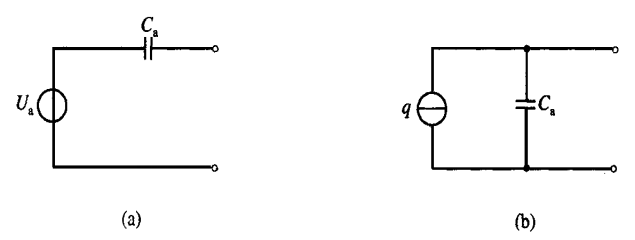

Le capteur piézoélectrique peut être équivalent à une source de tension comme indiqué en (a) ou équivalent à une source de charge, comme le montre la figure (b).
Source de tension et source de charge Circuit équivalent de capteur piézoélectrique
Lorsque le capteur piézoélectrique est connecté au circuit de mesure, la capacité CC de la ligne de connexion, la résistance d'entrée RI du circuit d'amplification, le CI de capacité d'entrée et le RA de résistance interne du capteur piézoélectrique doivent également être considérés.
Amplificateur de tension
Le capteur piézoélectrique des plaques piézoélectriques PZT MATÉRIELS a une impédance interne élevée et une petite énergie de sortie, de sorte que son circuit de mesure doit généralement être connecté à un préamplificateur d'impédance d'entrée élevé.
1 amplificateur de tension (convertisseur d'impédance) 2 amplificateur de charge, l'amplificateur de charge est un amplificateur dont la tension de sortie est proportionnelle à la quantité de charge d'entrée.
