PT1000K200
Piezohannas
PT1000K200
Tuyau de cylindre piézo matériau PZT5X pour capteurs acoustiques sous-marins
Wuhan Piézohannas Tech.co ., Ltd est un fabricant de céramiques piézoélectriques, de transducteurs à ultrasons avec une forte force technologique. Avec un système de gestion de la qualité et un secteur de recherche et développement, nos produits sont largement utilisés dans la plupart des applications.
Piezo Ceramics Tube Description:
-Dimensions: Ø76,2 × Ø66 × 40 mm
-Material: PZT-5X
Paramètre de performance:
-Fs (Hz): 13068
-FP (HZ): 13870
- Coefficient de couplage électromécanique K31: 0,353
-Délectrique Perte TG Δ: <2,00%
-C: (PF): 75800pf

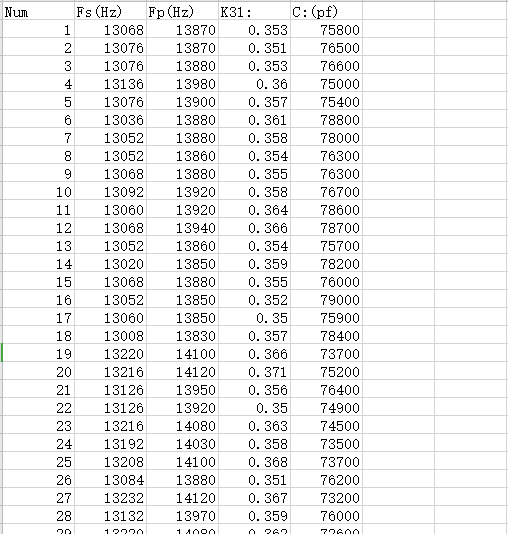

Rapport de test de Ø76,2 × Ø66 × 40 mm:
Diamètre: 5,0 - 100 mm
Épaisseur de paroi: 1 - 10 mm
Hauteur: 2,5 - 50 mm
Matériau PZT doux:
\"Soft \" MATÉRIAUX PZT | Le type de matériau doux | ||||||||
Propriétés | PSNN-5 | PLIS-51 | PZT-51 | PZT-52 | PZT-53 | PZT-5H | PZT-5X | ||
Constante diélectrique | ɛtr3 | 1600 | 2000 | 2200 | 2400 | 2600 | 3200 | 4500 | |
Facteur de couplage | Kp | 0.6 | 0.62 | 0.62 | 0.63 | 0.64 | 0.68 | 0.7 | |
K31 | 0.35 | 0.35 | 0.35 | 0.35 | 0.36 | 0.38 | 0.4 | ||
K33 | 0.68 | 0.7 | 0.68 | 0.7 | 0.7 | 0.76 | 0.77 | ||
Kt | 0.5 | 0.52 | 0.5 | 0.5 | 0.5 | 0.52 | 0.53 | ||
Coefficient piézoélectrique | d31 | 10-12m / V | -170 | -197 | -186 | -204 | -227 | -275 | -300 |
d33 | 10-12m / V | 400 | 450 | 500 | 520 | 550 | 620 | 750 | |
G31 | 10-3VM / N | -12 | -11.1 | -9.6 | -9.8 | -9.9 | -9.7 | -7.5 | |
G33 | 10-3VM / N | 28 | 25.4 | 25.6 | 24.5 | 23.9 | 22 | 18.8 | |
Coefficients de fréquence | NP | 2000 | 1920 | 1980 | 1980 | 1960 | 1900 | 1960 | |
N1 | 1466 | 1407 | 1451 | 1451 | 1437 | 1393 | 1437 | ||
N3 | 1825 | 1925 | 1900 | 1900 | 1755 | 1550 | 1800 | ||
NT | 2100 | 2100 | 2150 | 2150 | 2150 | 2100 | 2200 | ||
Coefficient de conformité élastique | SE11 | 10-12m2 / n | 16.6 | 18 | 16.7 | 17 | 17.4 | 18 | 19 |
Facteur de qualité machanique | QM | 85 | 80 | 80 | 75 | 75 | 70 | 65 | |
Facteur de perte diélectrique | Tg Δ | % | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
Densité | ρ | g / cm3 | 7.5 | 7.5 | 7.6 | 7.6 | 7.6 | 7.5 | 7.5 |
Température de Curie | TC | ° C | 350 | 345 | 270 | 270 | 270 | 230 | 165 |
Module d'Young | Ye11 | <109n / m2 | 60 | 56 | 60 | 59 | 57.5 | 56 | 53 |
Rapport empoisonné | 0.36 | 0.36 | 0.36 | 0.36 | 0.36 | 0.36 | 0.39 | ||
Capteurs acoustiques sous-marins Application:
La piézoélectricité fait référence à la production de charges électriques par l'imposition d'une contrainte mécanique. Le phénomène est réciproque. L'application d'un champ électrique approprié à un matériau piézoélectrique crée une contrainte mécanique. Les capteurs d'ondes acoustiques piézoélectriques appliquent un champ électrique oscillant pour créer une onde mécanique, qui se propage à travers le substrat et est ensuite converti en champ électrique pour la mesure.Pratiquement tous les dispositifs et capteurs d'ondes acoustiques utilisent un matériau piézoélectrique pour générer l'onde acoustique. La piézoélectricité a été découverte par les frères Pierre et Paul-Jacques Curie en 1880, a reçu son nom en 1881 de Wilhelm Hankel, et est resté en grande partie une curiosité jusqu'en 1921, lorsque Walter Cady a découvert le résonateur de quartz pour stabiliser les oscillateurs électroniques.
Comme l'onde acoustique se propage à travers ou à la surface du matériau,Les capteurs d'ondes acoustiques sont ainsi nommés parce que leur mécanisme de détection est une vague mécanique ou acoustique.Toute modification des caractéristiques du chemin de propagation affecte la vitesse et / ou l'amplitude de l'onde. Les changements de vitesse peuvent être surveillés en mesurant la fréquence ou les caractéristiques de phase du capteur et peuvent ensuite être corrélés à la quantité physique correspondante mesurée.
Images d'application:
