PT1000K0110
Piezohannas
PT1000K0110

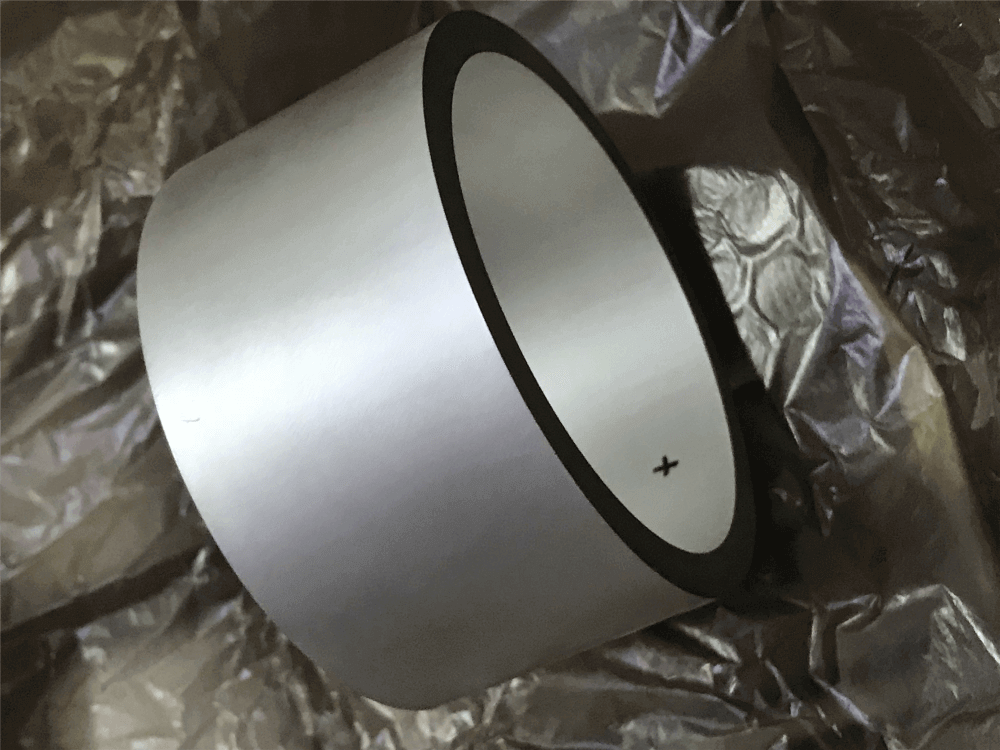

Tube piézocéramique du cylindre piézo-cylindre personnalisé
Wuhan Piézohannas Tech.co ., Ltd est un fabricant de céramiques piézoélectriques, de transducteurs à ultrasons avec une forte force technologique. Avec un système de gestion de la qualité et un secteur de recherche et développement, nos produits sont largement utilisés dans la plupart des applications.
Piezo Ceramics Tube Description:
Matériel: P-51 Navy Type V
Éléments piézoélectriques données techniques: | |
Dimensions: | Diamètre extérieur 3,2 mm, diamter intérieur2.2 mm, hauteur 12,7 mm |
Fréquence de résonance | 120 kHz ± 10% |
| ≥ 0.34 |
| Perte diélectrique tg δ | ≤2% |
Capacité statique (PF): | 3800pf ± 20% |
Acoustique sous-marineApplication:
L'acoustique sous-marine est l'étude de la propagation du son dans l'eau et l'interaction des ondes mécaniques qui constituent le son avec l'eau, son contenu et ses limites. L'eau peut être dans l'océan, un lac, une rivière ou un réservoir. Les fréquences typiques associées à l'acoustique sous-marine sont comprises entre 10 Hz et 1 MHz. La propagation du son dans l'océan à des fréquences inférieures à 10 Hz n'est généralement pas possible sans pénétrer profondément dans le fond marin, tandis que les fréquences supérieures à 1 MHz sont rarement utilisées car elles sont absorbées très rapidement. L'acoustique sous-marine est parfois connue sous le nom d'hydroacoustique.
Forme des conceptions: Hémisphère, bol, segment, tube, bloc
Conception de coupe: Autres types et formes (hémisphère, bol, balle) Les pièces piézocéramiques pourraient être OEM comme conception et demande d'application du client.
Diamètre: 5,0 - 100 mm
Épaisseur de paroi: 1 - 10 mm
Hauteur: 2,5 - 50 mm
Matériel PZT:
- PZT-4 est recommandé pour une acoustique à haute puissance transducteurs rayonnants en raison de sa forte résistance à dépolarisation et faibles pertes diélectriques sous lecteur électrique. Sa haute résistance à la dépolarisation sous la contrainte mécanique le rend adapté à une utilisation dans Transducteurs acoustiques en sous-submersion et comme le Élément actif dans les systèmes de production électrique.
- PZT-5A est recommandé pour les hydrophones ou l'instrument applications en raison de sa résistivité élevée à températures élevées, sensibilité élevée et temps élevé la stabilité.
- PZT-5H a une sensibilité et une permittivité encore plus élevées que PZT-5A, et est à la plupart des autres égards similaire à PZT-5A. Son point de Curie nettement inférieur, cependant, limite la plage de température de travail et conduit à Stabilité de la température plus faible. Le PZT-8 est similaire à PZT-4, mais a encore plus bas Dielectricand Pertes mécaniques sous haute électrique Drive.Il est recommandé pour les applications nécessitant Capacité de gestion de puissance plus élevée que ce qui convient à PZT-4.
- PZT-8 est similaire à PZT-4, mais a encore plus bas Dielectricand Pertes mécaniques sous haute électrique
Drive.Il est recommandé pour les applications nécessitant Capacité de gestion de puissance plus élevée que ce qui convient à PZT-4.
Disques en céramique piézo | Diamètre | Pzt-4 | PZT-5 | PZT-8 |
3-100 | 3-100 | 3-100 | ||
Épaisseur | 0,3-10 | 0,25-15 | 0,4-8 | |
Anneaux de céramique piézo | Diamètre extérieur | 3-100 | 3-100 | 3-100 |
Diamètre interieur | ≥ 2 | ≥ 2 | ≥ 2 | |
Épaisseur | 0,3-10 | 0,25-15 | 0,4-8 | |
Tubes en céramique piézo | Diamètre extérieur | 3-108 | 3-108 | 3-105 |
Diamètre interieur | ≥ 2 | ≥ 2 | ≥ 2 | |
Longueur | ≤50 | ≤50 | ≤50 | |
Plaques de céramique piézo | Longueur | ≤ 50 | ≤ 50 | ≤ 50 |
Largeur | ≥ 1 | ≥ 1 | ≥ 1 | |
Épaisseur | 0,3-10 | 0,25-15 | 0,3-8 |
Images d'application:
Tube piézocéramique du cylindre piézo-cylindre personnalisé
Wuhan Piézohannas Tech.co ., Ltd est un fabricant de céramiques piézoélectriques, de transducteurs à ultrasons avec une forte force technologique. Avec un système de gestion de la qualité et un secteur de recherche et développement, nos produits sont largement utilisés dans la plupart des applications.
Piezo Ceramics Tube Description:
Matériel: P-51 Navy Type V
Éléments piézoélectriques données techniques: | |
Dimensions: | Diamètre extérieur 3,2 mm, diamter intérieur2.2 mm, hauteur 12,7 mm |
Fréquence de résonance | 120 kHz ± 10% |
| ≥ 0.34 |
| Perte diélectrique tg δ | ≤2% |
Capacité statique (PF): | 3800pf ± 20% |
Acoustique sous-marineApplication:
L'acoustique sous-marine est l'étude de la propagation du son dans l'eau et l'interaction des ondes mécaniques qui constituent le son avec l'eau, son contenu et ses limites. L'eau peut être dans l'océan, un lac, une rivière ou un réservoir. Les fréquences typiques associées à l'acoustique sous-marine sont comprises entre 10 Hz et 1 MHz. La propagation du son dans l'océan à des fréquences inférieures à 10 Hz n'est généralement pas possible sans pénétrer profondément dans le fond marin, tandis que les fréquences supérieures à 1 MHz sont rarement utilisées car elles sont absorbées très rapidement. L'acoustique sous-marine est parfois connue sous le nom d'hydroacoustique.
Forme des conceptions: Hémisphère, bol, segment, tube, bloc
Conception de coupe: Autres types et formes (hémisphère, bol, balle) Les pièces piézocéramiques pourraient être OEM comme conception et demande d'application du client.
Diamètre: 5,0 - 100 mm
Épaisseur de paroi: 1 - 10 mm
Hauteur: 2,5 - 50 mm
Matériel PZT:
- PZT-4 est recommandé pour une acoustique à haute puissance transducteurs rayonnants en raison de sa forte résistance à dépolarisation et faibles pertes diélectriques sous lecteur électrique. Sa haute résistance à la dépolarisation sous la contrainte mécanique le rend adapté à une utilisation dans Transducteurs acoustiques en sous-submersion et comme le Élément actif dans les systèmes de production électrique.
- PZT-5A est recommandé pour les hydrophones ou l'instrument applications en raison de sa résistivité élevée à températures élevées, sensibilité élevée et temps élevé la stabilité.
- PZT-5H a une sensibilité et une permittivité encore plus élevées que PZT-5A, et est à la plupart des autres égards similaire à PZT-5A. Son point de Curie nettement inférieur, cependant, limite la plage de température de travail et conduit à Stabilité de la température plus faible. Le PZT-8 est similaire à PZT-4, mais a encore plus bas Dielectricand Pertes mécaniques sous haute électrique Drive.Il est recommandé pour les applications nécessitant Capacité de gestion de puissance plus élevée que ce qui convient à PZT-4.
- PZT-8 est similaire à PZT-4, mais a encore plus bas Dielectricand Pertes mécaniques sous haute électrique
Drive.Il est recommandé pour les applications nécessitant Capacité de gestion de puissance plus élevée que ce qui convient à PZT-4.
Disques en céramique piézo | Diamètre | Pzt-4 | PZT-5 | PZT-8 |
3-100 | 3-100 | 3-100 | ||
Épaisseur | 0,3-10 | 0,25-15 | 0,4-8 | |
Anneaux de céramique piézo | Diamètre extérieur | 3-100 | 3-100 | 3-100 |
Diamètre interieur | ≥ 2 | ≥ 2 | ≥ 2 | |
Épaisseur | 0,3-10 | 0,25-15 | 0,4-8 | |
Tubes en céramique piézo | Diamètre extérieur | 3-108 | 3-108 | 3-105 |
Diamètre interieur | ≥ 2 | ≥ 2 | ≥ 2 | |
Longueur | ≤50 | ≤50 | ≤50 | |
Plaques de céramique piézo | Longueur | ≤ 50 | ≤ 50 | ≤ 50 |
Largeur | ≥ 1 | ≥ 1 | ≥ 1 | |
Épaisseur | 0,3-10 | 0,25-15 | 0,3-8 |
Images d'application:
